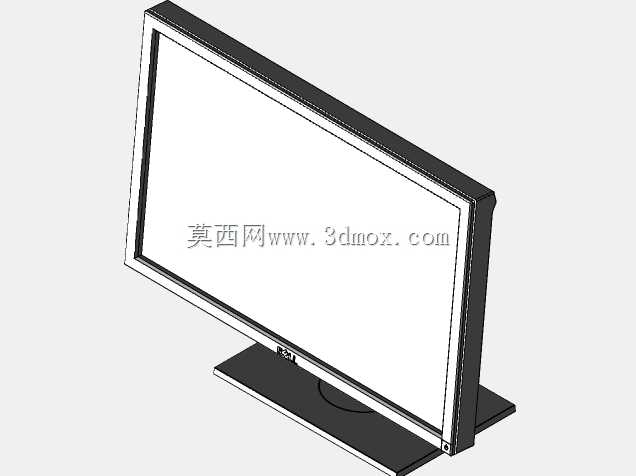

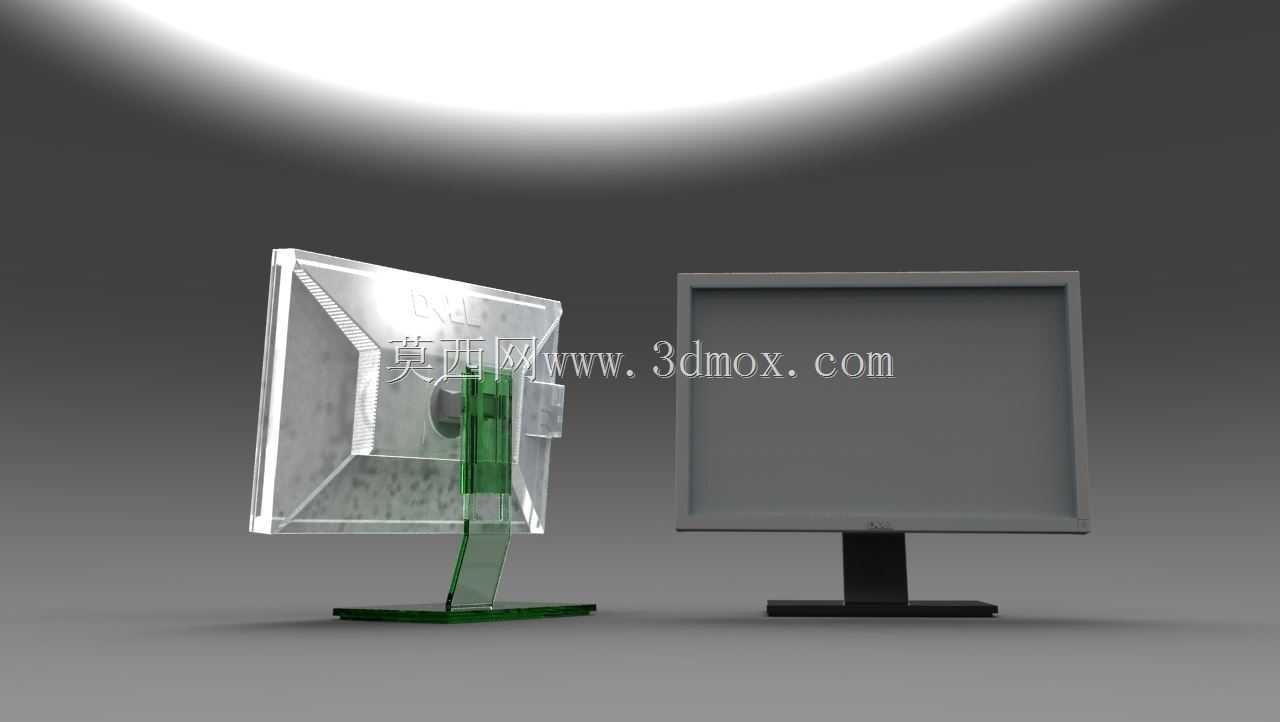

戴尔商用台式液晶显示器外观结构建模

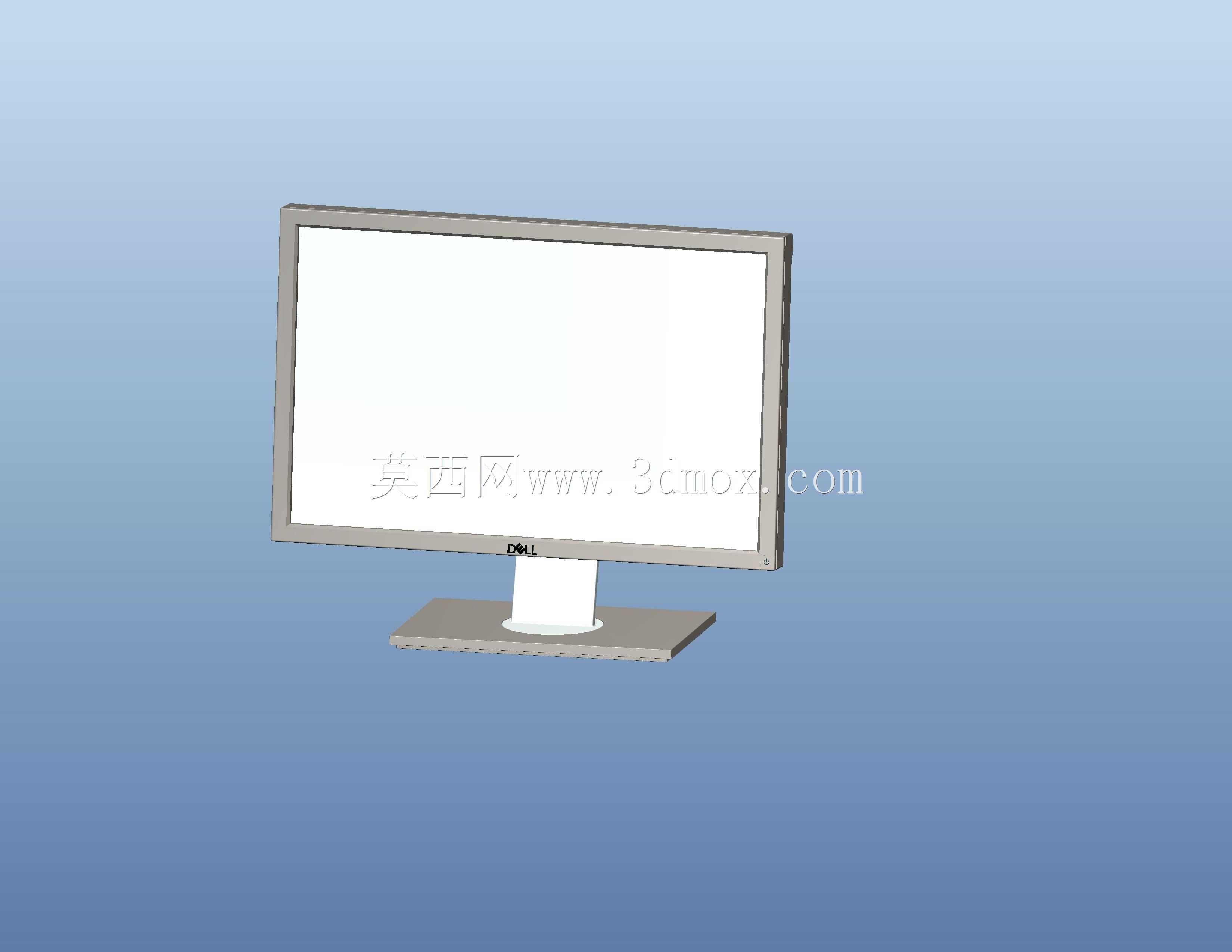

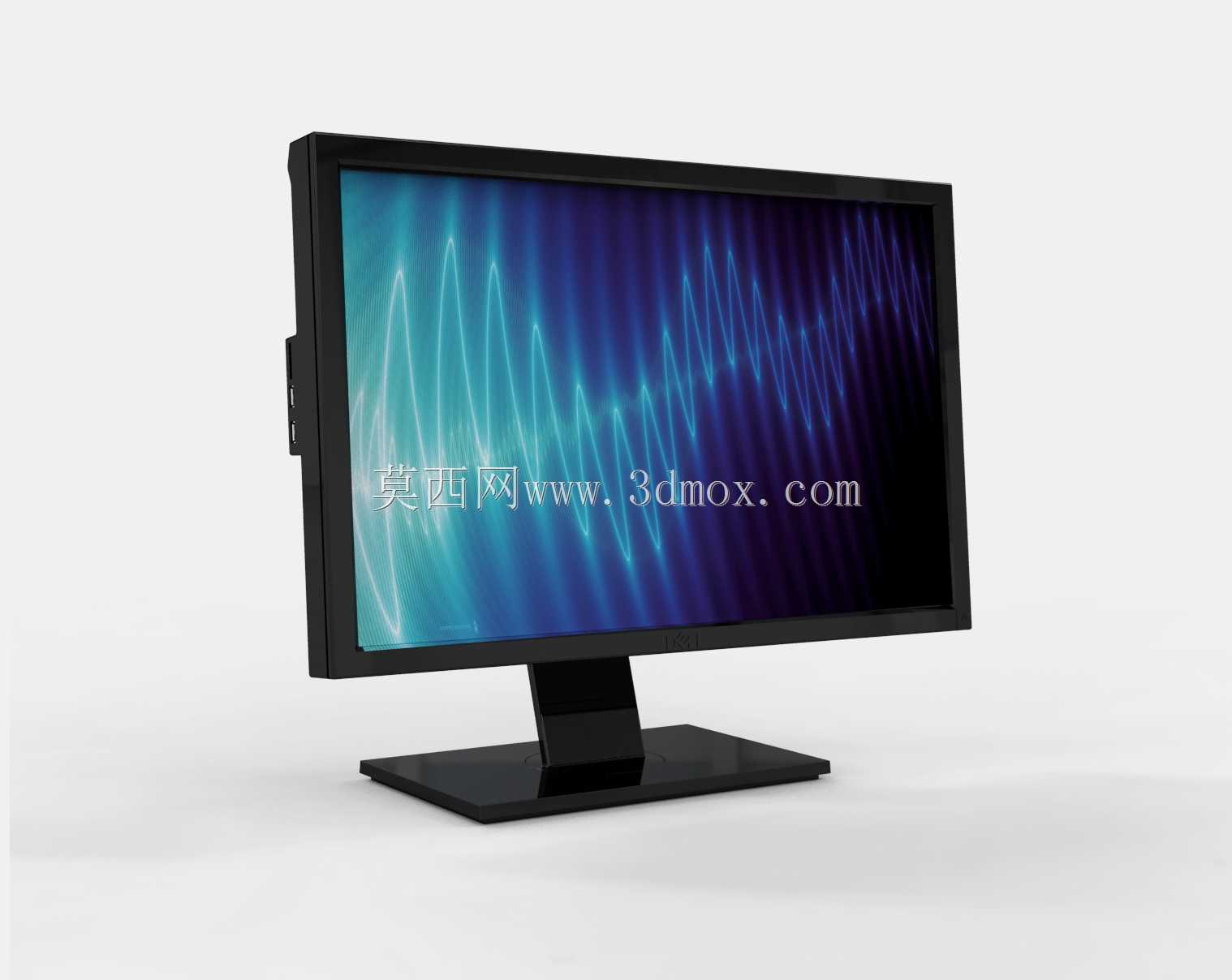

日常办公场景中，桌面显示终端的结构合理性直接影响工位布局效率与长期使用体验，这款显示器的建模过程，首先从实际安装边界的尺寸约束入手，先确定屏幕显示区域的对角线尺寸对应的长宽比例，按照主流4:3方屏的商用显示规格，先锁定屏幕面板的外轮廓尺寸，再向后推导背部壳体的包裹余量，预留出面板驱动板、供电模块的内置安装空间，避免壳体与内部元器件出现干涉。

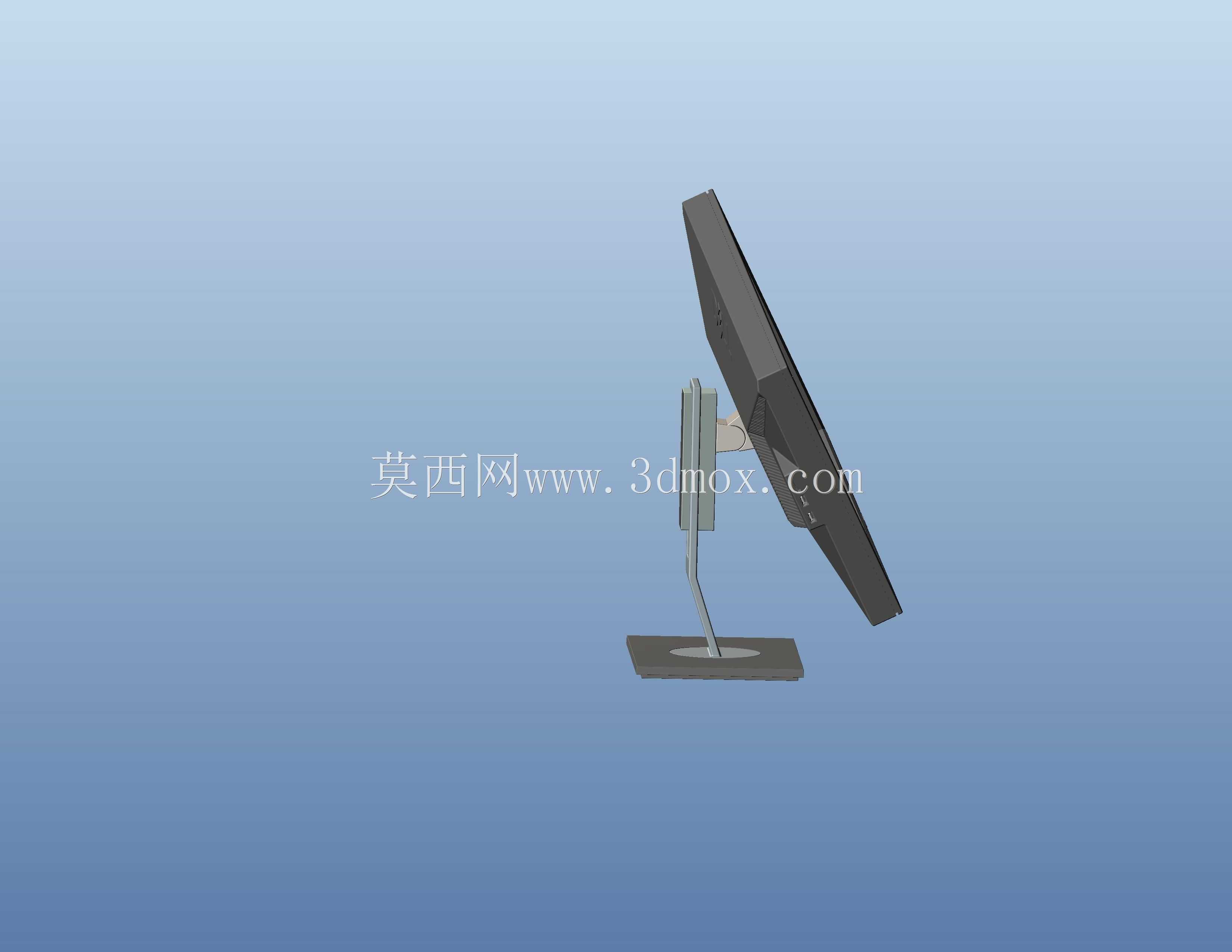

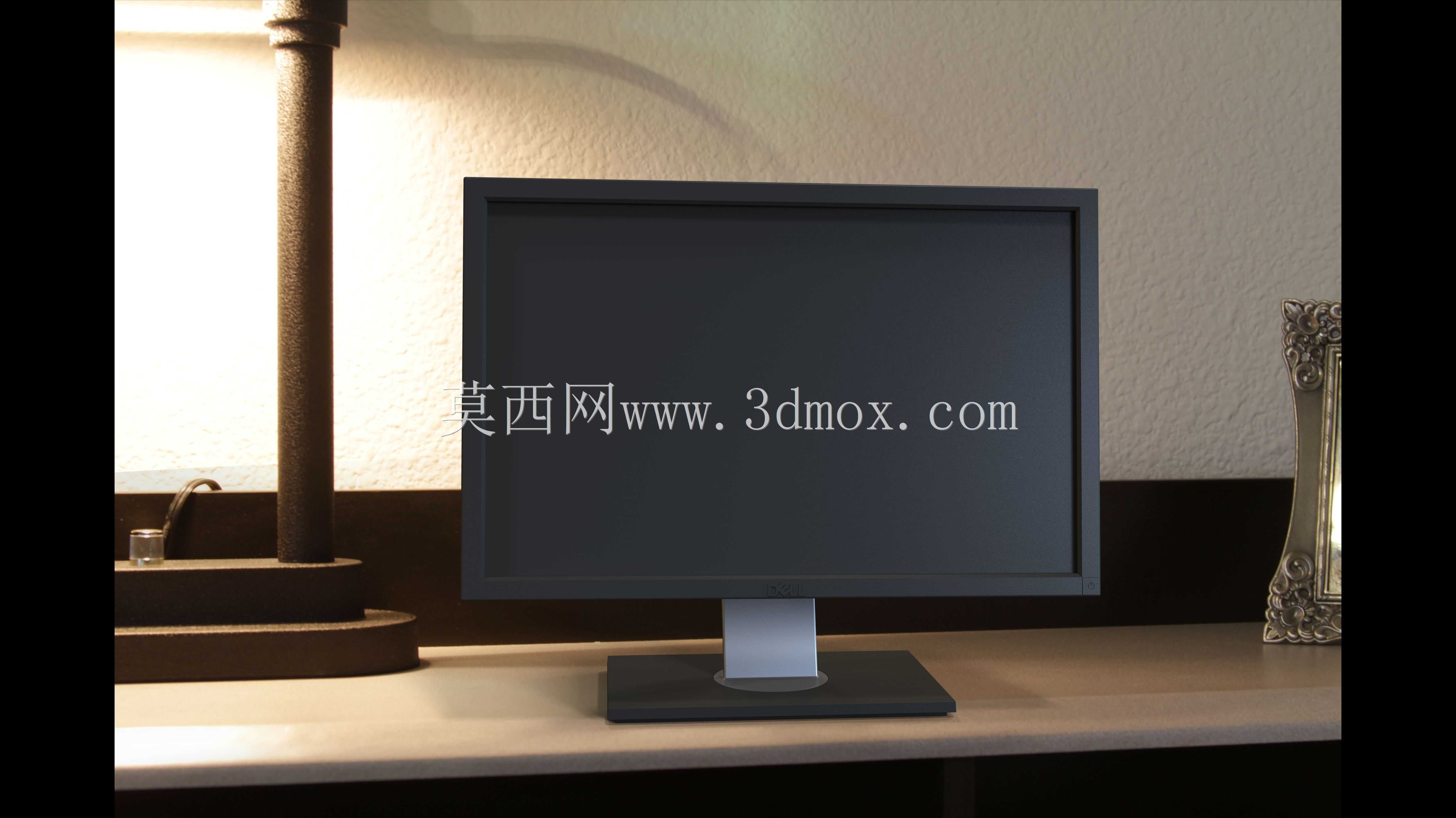

底座部分的设计优先考虑桌面放置的稳定性，方形底座的配重区域做了下沉式结构处理，支撑立柱与屏幕背部的连接位置设置在屏幕整体重心的垂直投影线上，保证屏幕在俯仰角度调节时不会出现前倾倾覆的问题，立柱与底座的连接位置做了圆角过渡处理，既避免尖锐边角的磕碰风险，也能优化注塑成型时的料流填充效率，减少壳体生产时的应力集中问题。

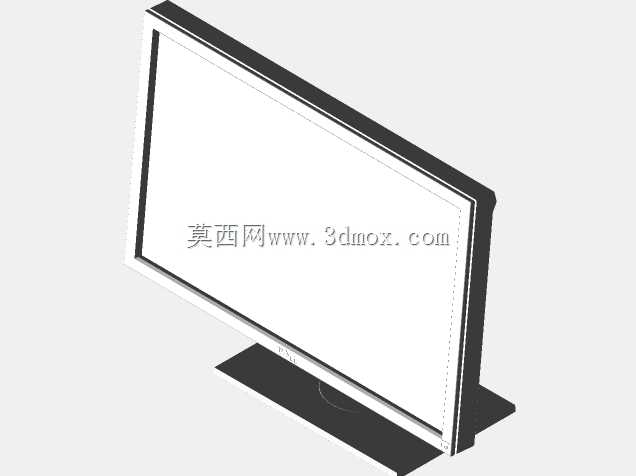

屏幕前框的窄边设计并非单纯追求视觉效果，建模时特意在前框与液晶面板的贴合位置预留了0.3mm的装配公差带，配合周圈均匀分布的卡扣位，能保证面板装配后不会出现漏光、前框翘起的问题，背部壳体的散热格栅排布避开了内部驱动板的发热核心区域正上方，而是顺着热空气上升的流向设置在壳体上沿，既保证散热效率，也能避免灰尘直接落到电路板表面。

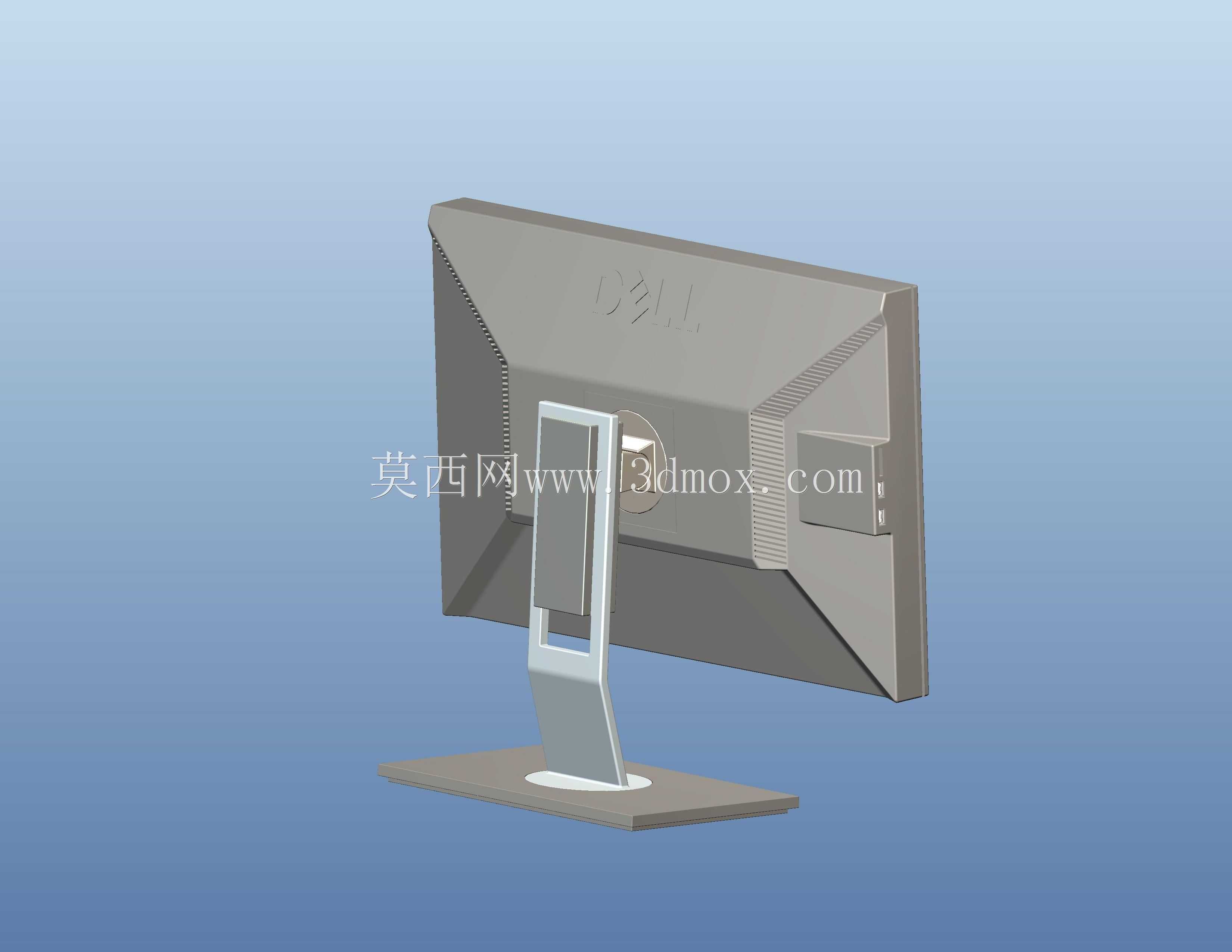

从实际应用场景来看，这类商用显示器多用于企业办公工位、工业控制操作台、监控室值守工位，所以建模时特意考虑了VESA壁挂安装的兼容结构，在背部预留了标准壁挂孔位的安装凸台，凸台内部做了加强筋结构，保证壁挂安装时的承重能力，不需要额外加装转换支架就能适配标准壁挂架、桌面悬臂支架的安装需求。屏幕俯仰调节的转轴位置做了阻尼结构的预留空间，能保证角度调整后屏幕可以稳定停在预设角度，不会出现自行下坠的问题，屏幕下沿的操作按键区域做了内凹处理，既方便用户盲操作时的触感定位，也不会突出前框平面影响整体外观的整洁度。

建模过程中对所有外漏的拼接缝都做了0.15mm的均匀断差处理，符合消费电子类产品的外观装配精度要求，底座底部预留了防滑胶垫的安装槽位，胶垫高度设置为1.2mm，既能保证桌面放置时的摩擦力，也能在桌面不平时通过胶垫的压缩量补偿微小的平整度误差，避免屏幕放置出现晃动。整个模型的结构拆分完全按照实际量产的装配逻辑划分，前框、后壳、支撑立柱、底座四个主要部件的拆分线都设置在外观非视觉核心区域，兼顾装配便利性与外观整体性。
