经典十字手柄冷热通用水龙头三维建模设计

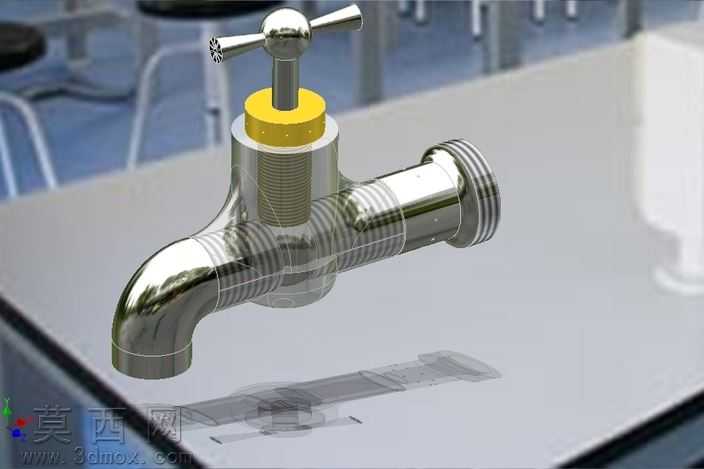

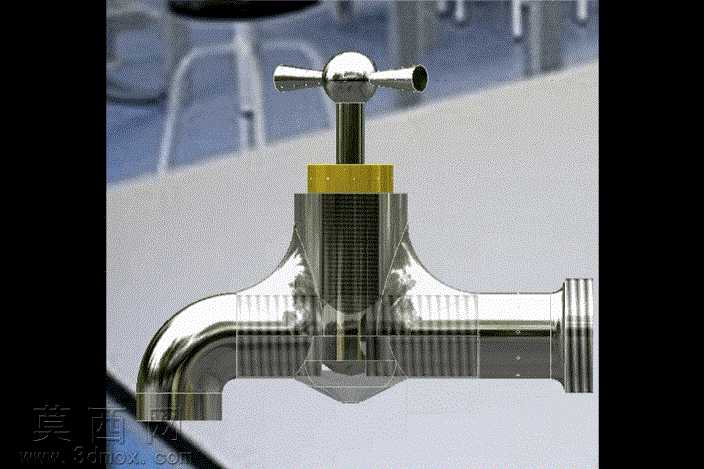

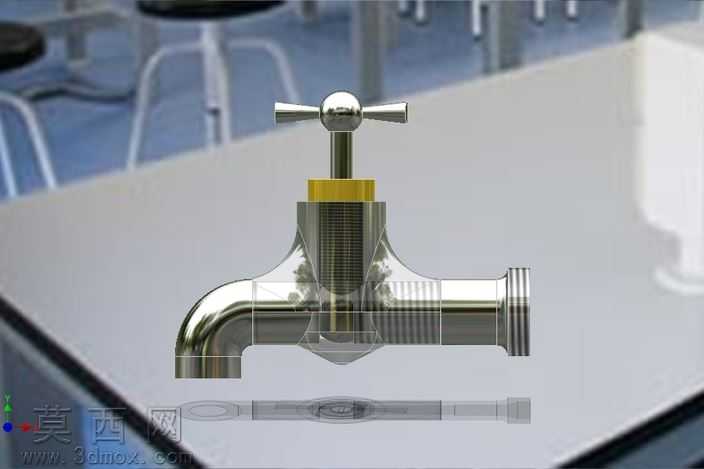

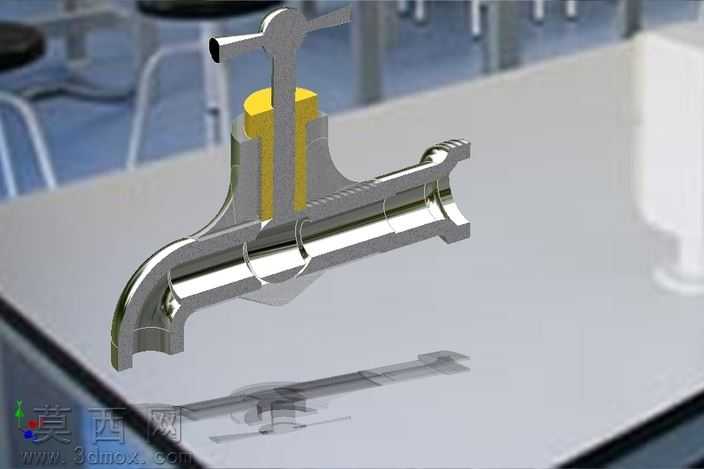

本作品为经典款十字手柄式水龙头的三维参数化建模成果，建模过程严格遵循民用厨卫五金件的通用尺寸规范，从基础特征搭建到细节结构还原均保持严谨的工程精度。建模初始阶段首先绘制阀体主体的二维截面草图，以中心对称轴线为基准勾勒进水端、出水端与阀芯安装腔的轮廓线，通过旋转凸台特征生成阀体的基础基体，保证主体壁厚均匀一致，符合铸造工艺的成型要求。针对阀体表面的外螺纹连接结构，采用螺旋线扫描切除的方式生成标准管螺纹特征，螺纹牙型、螺距与牙深均匹配民用供水管道的通用连接标准，确保模型可直接用于后续的装配干涉校验。阀芯部分的建模还原了升降式启闭结构，包含阀杆、密封压盖、密封胶圈与底部止水塞的完整装配关系，阀杆与上部手轮的连接部位做了方榫定位结构设计，还原真实产品的扭矩传递逻辑，避免开关手柄时出现打滑问题。上部的十字手轮采用多实体建模方式完成，先绘制中心轮毂与四个对称握柄的放样路径，通过放样凸台生成手轮基体，边缘做圆角过渡处理还原金属铸件的圆润触感，手轮与阀杆的连接螺母单独建模后完成装配约束，还原真实产品的装配层级。材质渲染阶段针对不同部件匹配对应材质属性：阀体主体赋予抛光镀铬金属材质，调整反射粗糙度参数模拟亮面铬层的镜面反射效果，还原卫浴五金光洁易清洁的表面特质；手轮下方的压紧螺母赋予黄铜材质，调整金属色泽与轻微做旧质感，区分不同金属部件的视觉差异；密封胶圈部位赋予哑光黑色橡胶材质，调整漫反射参数模拟橡胶的哑光质感，与金属部件形成鲜明的视觉对比。渲染场景采用柔和的室内顶光搭配侧方补光，避免金属表面出现过曝的高光死白区域，同时开启环境闭塞效果，清晰呈现阀体内部流道、螺纹缝隙、部件衔接处的结构细节，让模型既具备工程参考价值，也拥有逼真的视觉展示效果。整个建模过程保留了完整的参数化特征树，所有尺寸均关联全局参数变量，可通过调整核心参数快速衍生出不同通径、不同高度的同系列水龙头模型，适配不同的厨卫安装场景需求，模型的结构设计充分考虑实际生产的工艺可行性，无倒扣、无壁厚突变等不利于铸造加工的不合理结构，可作为卫浴产品设计、五金结构教学的参考案例使用。
