双接口便携U盘结构设计方案

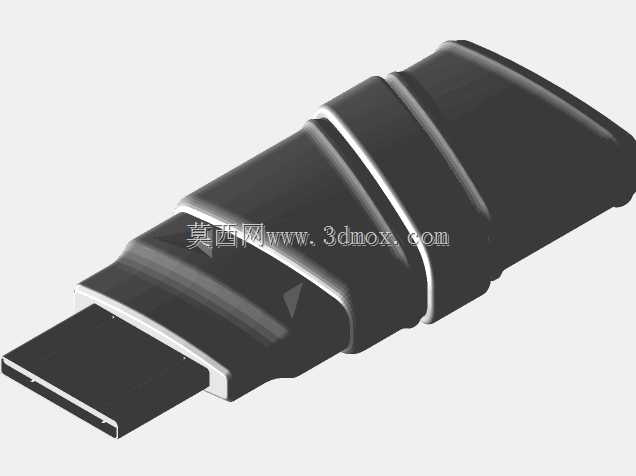

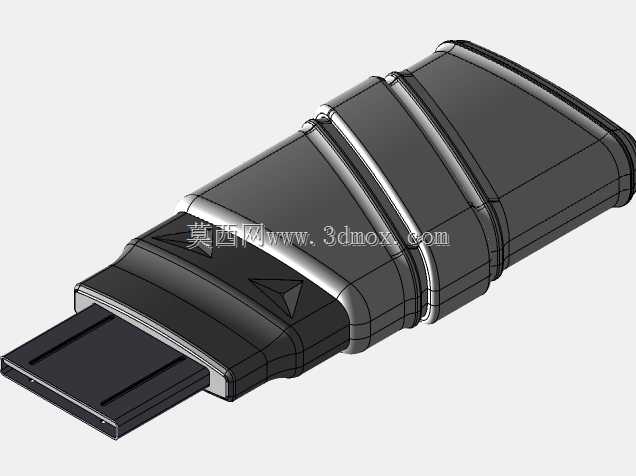

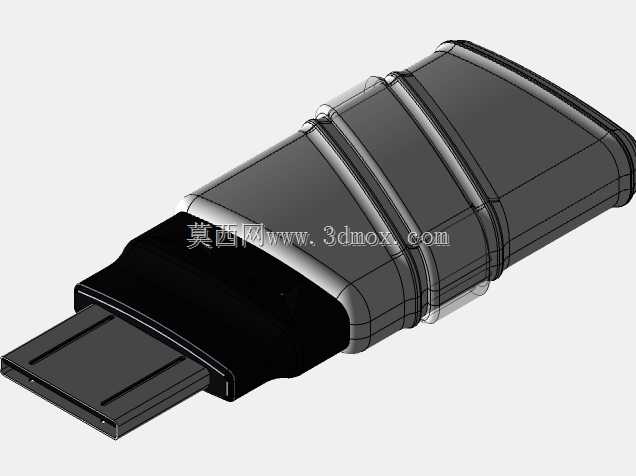

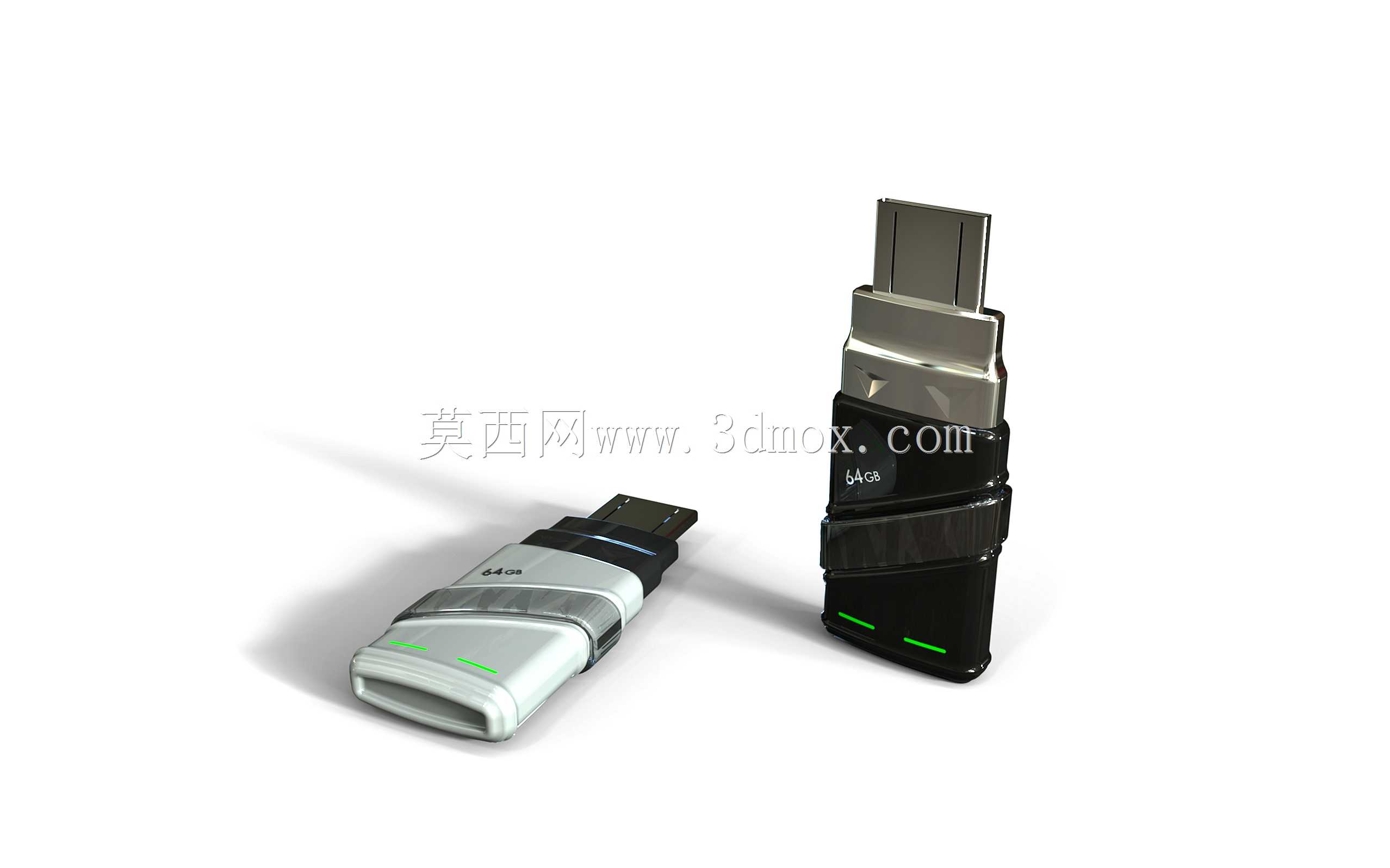

日常办公场景中，跨设备数据传输的痛点始终存在，传统单接口U盘无法同时适配常规USB-A接口的台式机、笔记本，以及带Type-C接口的手机、平板设备，这款双接口U盘的设计正是瞄准这一实际使用需求，在紧凑的机身内整合两种接口，省去额外转接头的携带麻烦，适配办公文件拷贝、影音资料转存、移动设备扩容等多类使用场景。从结构设计层面看，这款U盘采用旋转式接口切换结构，无需额外插拔保护帽，避免了日常使用中保护帽遗失的常见问题，旋转转轴处做了限位阻尼设计，接口切换到位后有明确的卡位反馈，既不会在携带过程中自行转动磨损接口金属触点，也能保证使用时接口连接的稳定性。机身外壳采用分段式造型，握持区域做了细微的防滑纹理处理，插拔设备时能提供足够的摩擦力，即便手部有少量汗渍也能顺利施力，不会出现打滑难以插拔的情况。机身尺寸控制在常规便携存储设备的合理区间，长度不超过70mm，最大宽度控制在20mm以内，厚度不超过10mm，可轻松放入牛仔裤口袋、通勤卡包甚至钱包夹层中，不会给日常携带增加额外负担。接口部分的金属接触片采用加厚镀金处理，反复插拔的耐磨性能更优，能有效降低长期使用后接触不良的故障概率，接口边缘做了圆弧导角处理，插入设备接口时不会刮伤设备接口的内壁镀层。机身尾部预留了挂绳孔位，可搭配钥匙扣、挂绳使用，进一步降低日常携带时的遗失概率。内部结构上，PCB板与外壳的配合预留了0.1mm的装配间隙，通过卡扣结构实现无螺丝固定，装配工序更简单，后期拆解维修也更方便，外壳内壁设置了多道定位筋，可牢牢固定内部PCB板，即便从1.2米高度自由落体到硬质地面，也不会出现PCB板移位导致的接口接触失效问题。外壳的分模线设置在机身侧面的棱线位置，注塑成型后不会在外观面留下明显的合模痕迹，外观质感更统一，机身表面的指示灯开孔位置做了遮光处理，工作状态下的光线不会从外壳缝隙漏出，仅从正面的指示区域透出柔和的光线，清晰提示设备的读写状态，不会因为光线过强在昏暗环境下造成刺眼的问题。
