SOLIDWORKS搭建的Iphone6plus整机结构模型

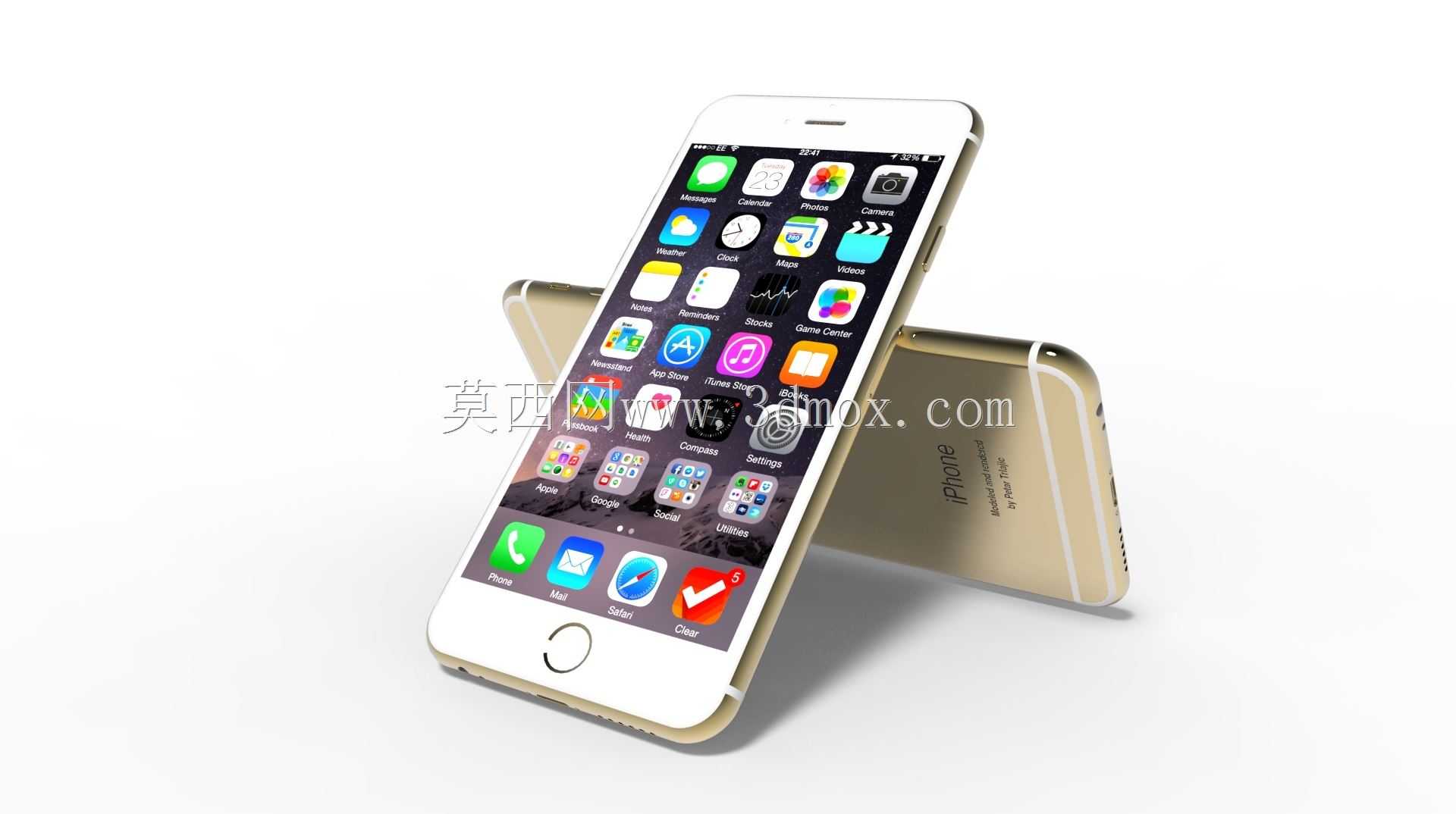

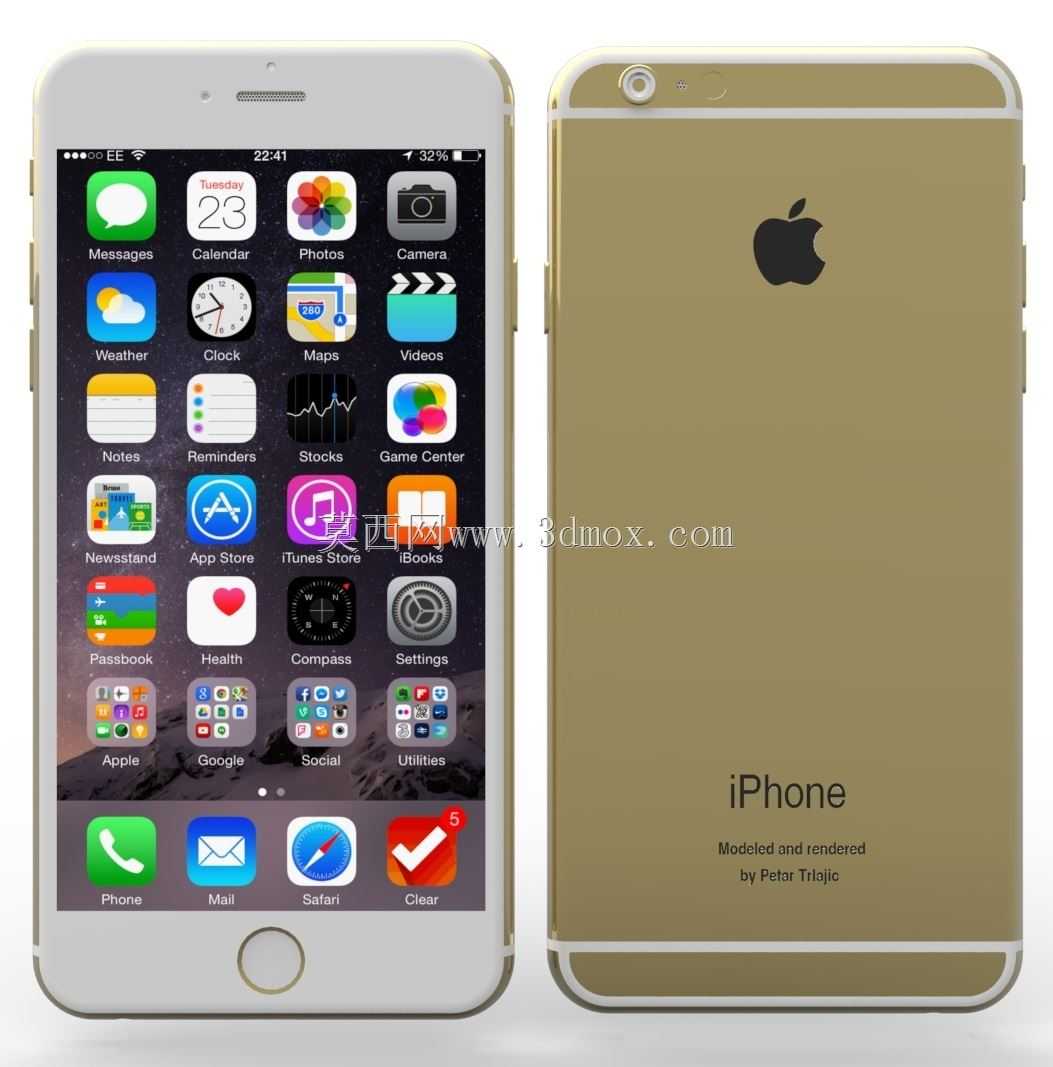

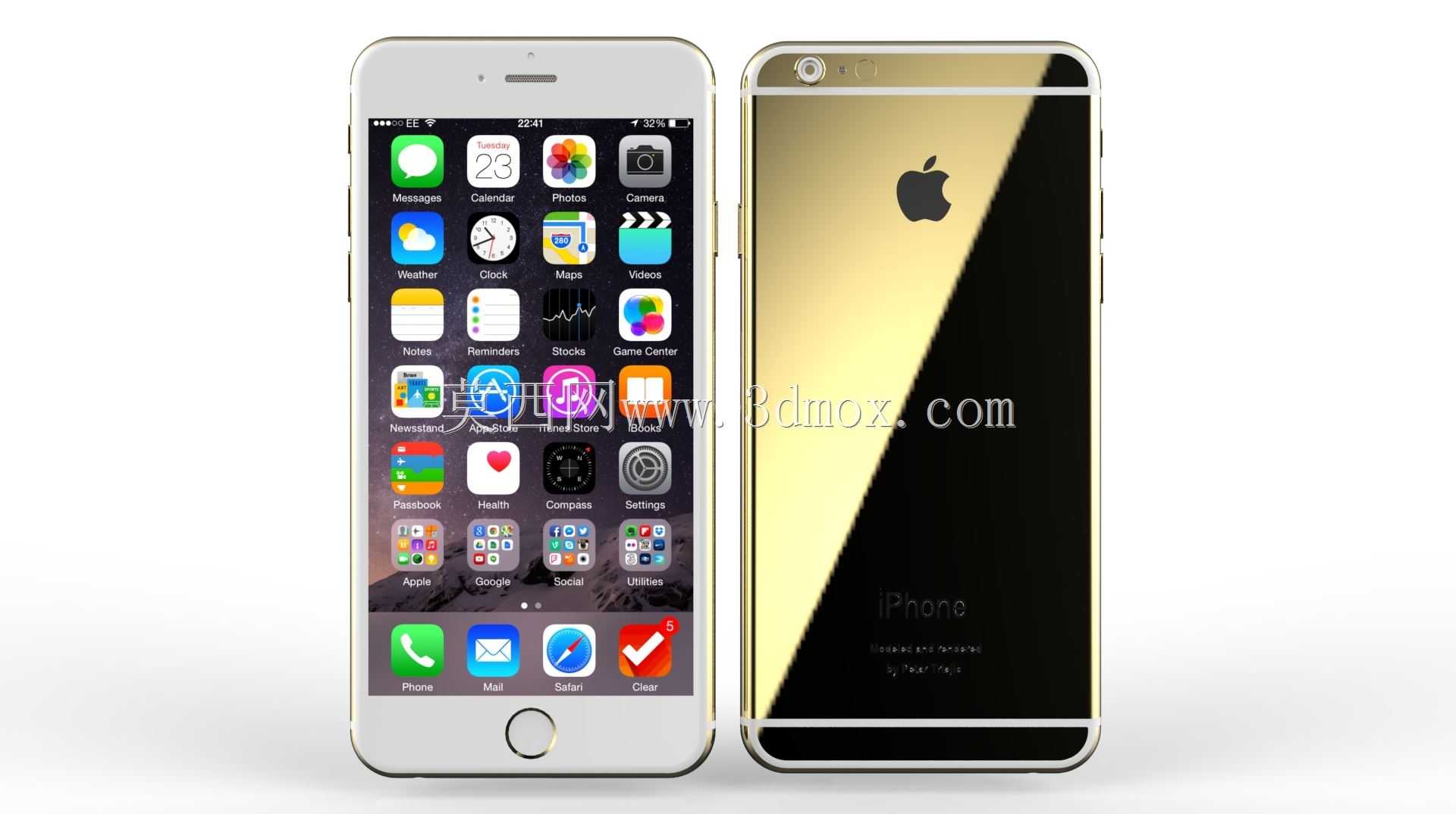

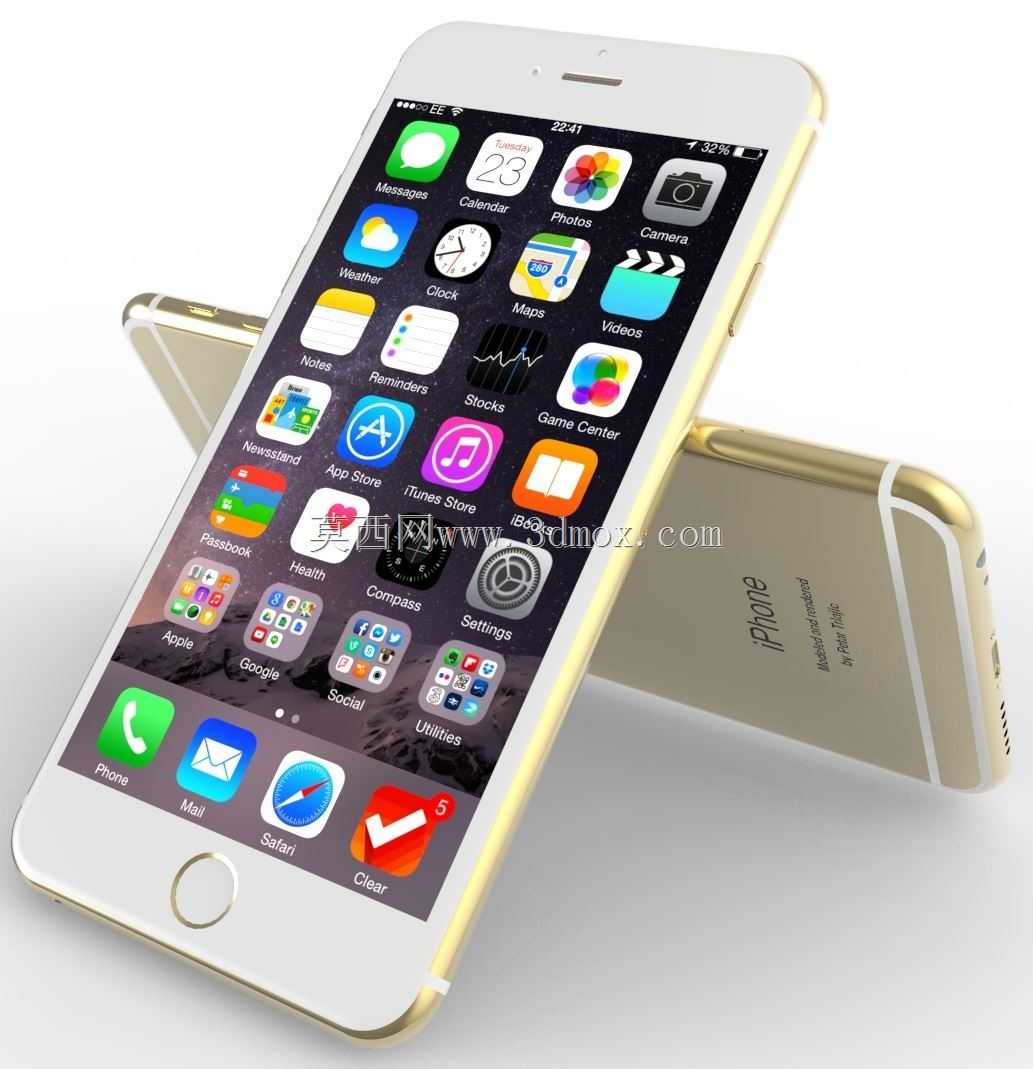

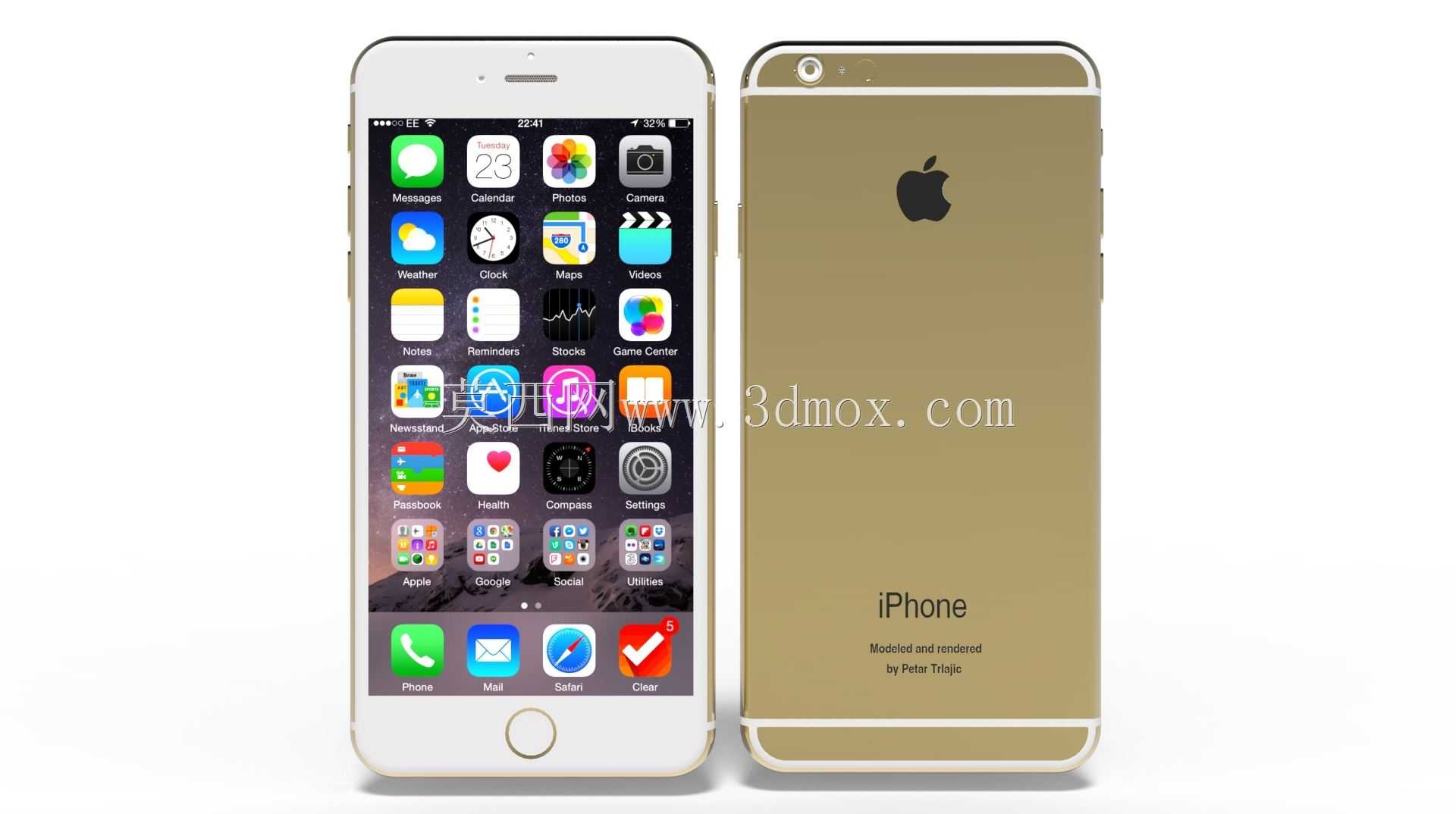

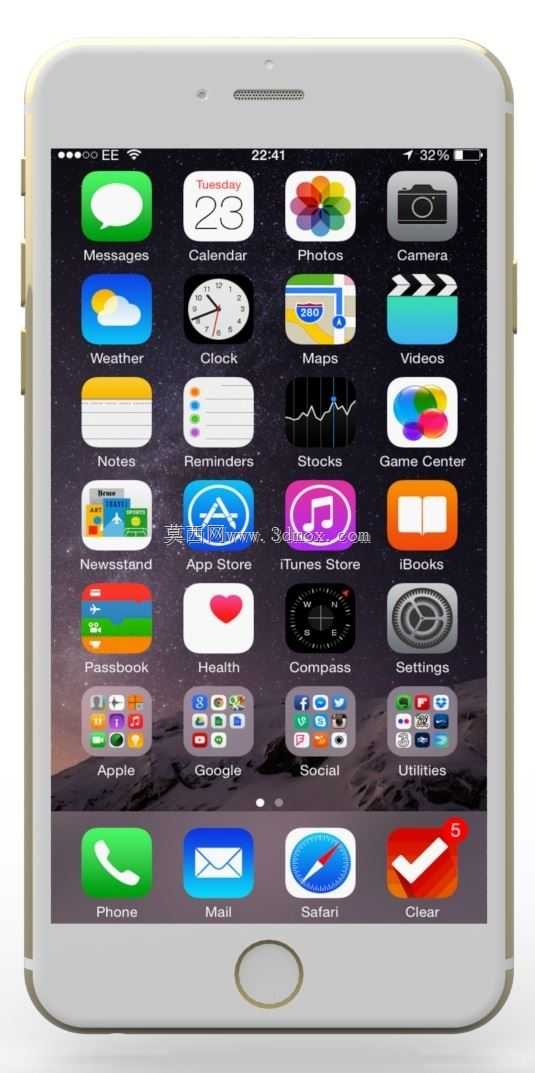

这款手持智能通讯终端的三维结构模型，完整还原了直板触控大屏手机的整机装配逻辑，建模过程中严格遵循消费电子行业的结构设计规范，覆盖从外饰件到内部安装边界的全层级结构搭建。日常结构设计工作中，这类消费电子整机模型常被用作数码配件开发的基准参照，比如配套保护壳的结构避让设计、外接功能配件的接口匹配校核、桌面固定支架的贴合度验证，都需要依托精准的整机外形数据完成前期方案推演，避免后期开模或打样阶段出现装配干涉问题。从产品功能特性来看，模型完整呈现了正面触控屏、底部实体Home按键、侧边功能按键、背部后置摄像头模组、底部扬声器开孔与数据接口的位置关系，所有外露特征的相对位置都按照实机的人机交互逻辑排布，比如侧边音量键与电源键的位置适配单手握持时的手指操作范围，底部麦克风与扬声器的开孔位置避开手持遮挡区域，这些细节在建模时都做了对应位置的尺寸约束，保证结构特征的相对位置符合实际使用需求。设计思路上，整机采用前后盖板夹中框的经典三明治结构，中框的金属倒角特征做了连续的曲面过渡处理，避免锐边带来的握持不适感，同时中框上预留的天线隔断条位置也做了结构示意，还原金属机身通讯设备的天线布局避让逻辑；屏幕模组与中框的配合面做了0.1mm的装配间隙预留，对应实际生产中的泡棉胶粘贴空间，背部盖板与中框的卡扣位也做了均匀排布，保证整机装配后的连接强度。外形尺寸方面，整机长宽高参数匹配5.5英寸大屏手机的单手握持边界，厚度控制在适配主流口袋收纳的尺寸范围内，屏幕的R角与整机四角的R角做了曲率匹配，保证正面视觉的整体性；安装边界上，内部主板的安装位、电池仓的空间预留、摄像头模组的下沉空间都做了对应区域的结构示意，能够为后续内部元器件的堆叠设计提供基准参照，也可用于教学场景中演示消费电子产品的整机结构拆分逻辑，帮助初学者理解直板智能手机的装配关系与结构设计要点。建模过程中对所有曲面做了连续性检查，保证外表面的光顺度符合外观件的渲染要求，各个按键的按压行程空间也做了对应的结构预留，还原实体按键的装配逻辑。
