飞利浦便携蓝牙音箱外观结构设计

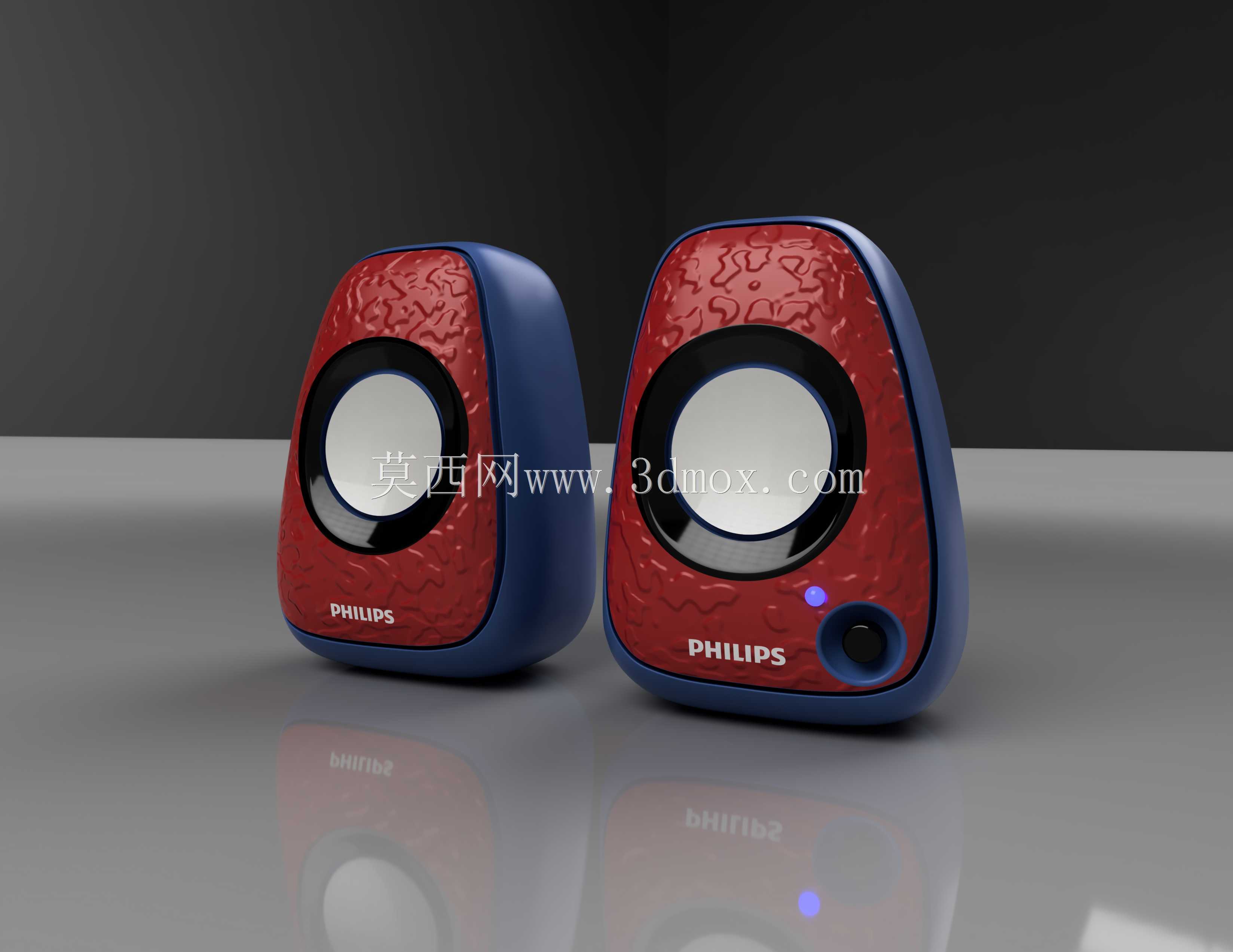

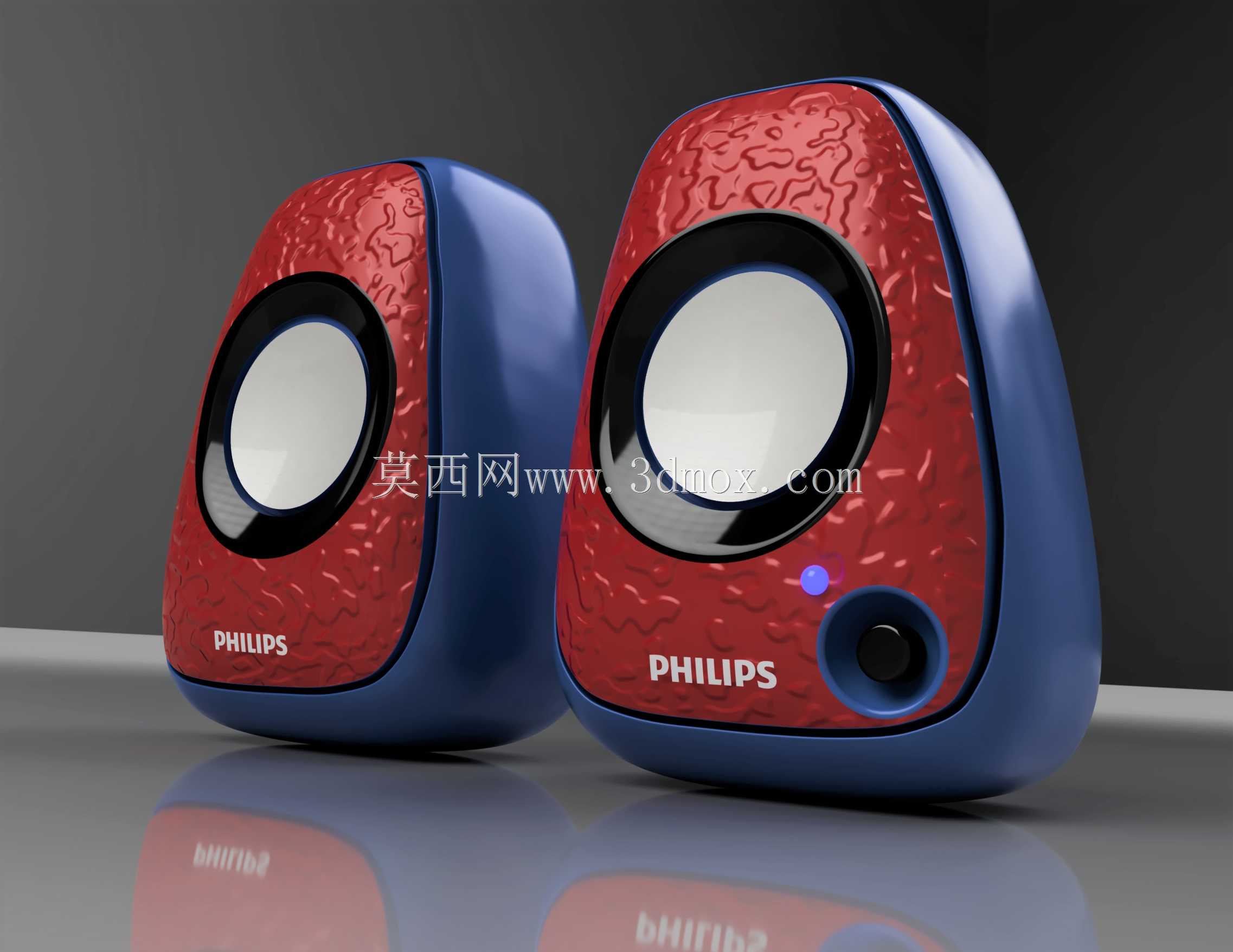

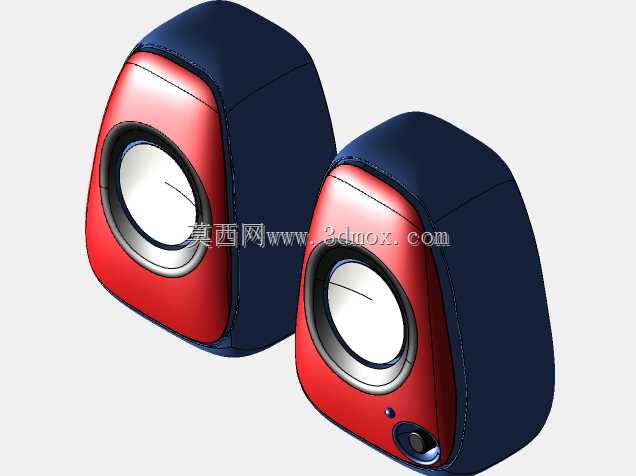

这款便携蓝牙音频播放设备，主要面向桌面近场聆听、户外随身使用场景，可搭配手机、平板、笔记本等各类带蓝牙输出的数码终端，满足日常休闲、小型聚会的音频外放需求，无需复杂布线，摆放位置不受音频接口限制。从结构设计层面看，整体采用非对称鹅卵石式的圆润曲面造型，外壳做双色分区处理，正面出声区域覆盖带纹理的红色装饰面板，侧边与背部采用深蓝色光滑壳体，两种材质的拼接边界做了圆弧过渡处理，既避免直角磕碰带来的使用损伤，也能在握持时贴合手掌弧度，提升单手握持携带的舒适度。出声单元采用圆形内嵌式安装结构，单元外圈设置黑色环形装饰圈，与红色面板形成视觉层次，出声网罩做内凹处理，可避免日常摆放时外物直接摩擦振膜造成损坏。设备侧面集成状态指示灯与功能按键，指示灯采用内嵌式柔光设计，避免光线直射刺眼，按键做下沉式处理，与壳体曲面齐平，既保证按压反馈清晰，也不会因为外凸在收纳时被误触。从安装边界来看，这类便携音箱单只尺寸适配常规桌面置物空间，底部做平整处理，可直接放置在水平台面无需额外固定支架，双机配对使用时可实现立体声输出，两台设备的摆放间距可根据使用空间灵活调整，没有硬性的安装孔位限制。设计过程中采用自由曲面建模思路，先通过草绘勾勒出整体轮廓的曲率控制线，再通过曲面放样、边界混合完成整体壳体的大面构建，之后对拼接位置做圆角过渡处理，保证曲面的G2连续，避免外观出现明显的拼接棱线；纹理区域采用纹理贴图贴合曲面的方式实现，既还原外观的肌理质感，也不会因为实体纹理增加壳体的注塑成型难度。内部腔体设计上，出声单元后方预留足够的共鸣空间，同时在壳体对应位置预留被动辐射器的安装位，在小体积腔体下提升低频表现，壳体的壁厚控制在均匀区间，避免注塑成型时出现缩痕、翘曲等缺陷，所有卡扣、螺丝柱的位置都做了加强筋处理，保证装配后的结构强度，日常跌落、挤压时不会出现壳体开裂的问题。
