剖分式滑动轴承座支撑结构设计

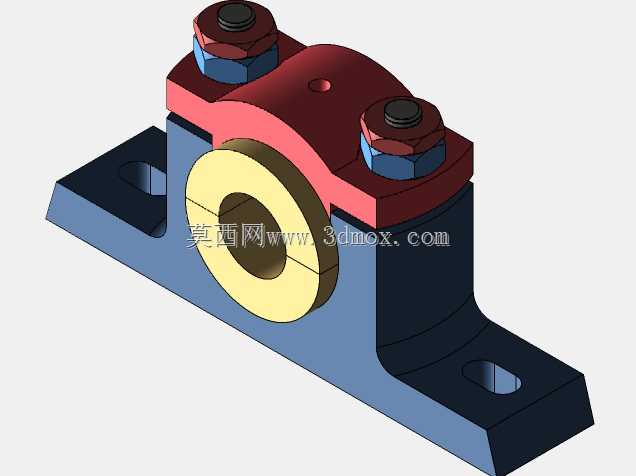

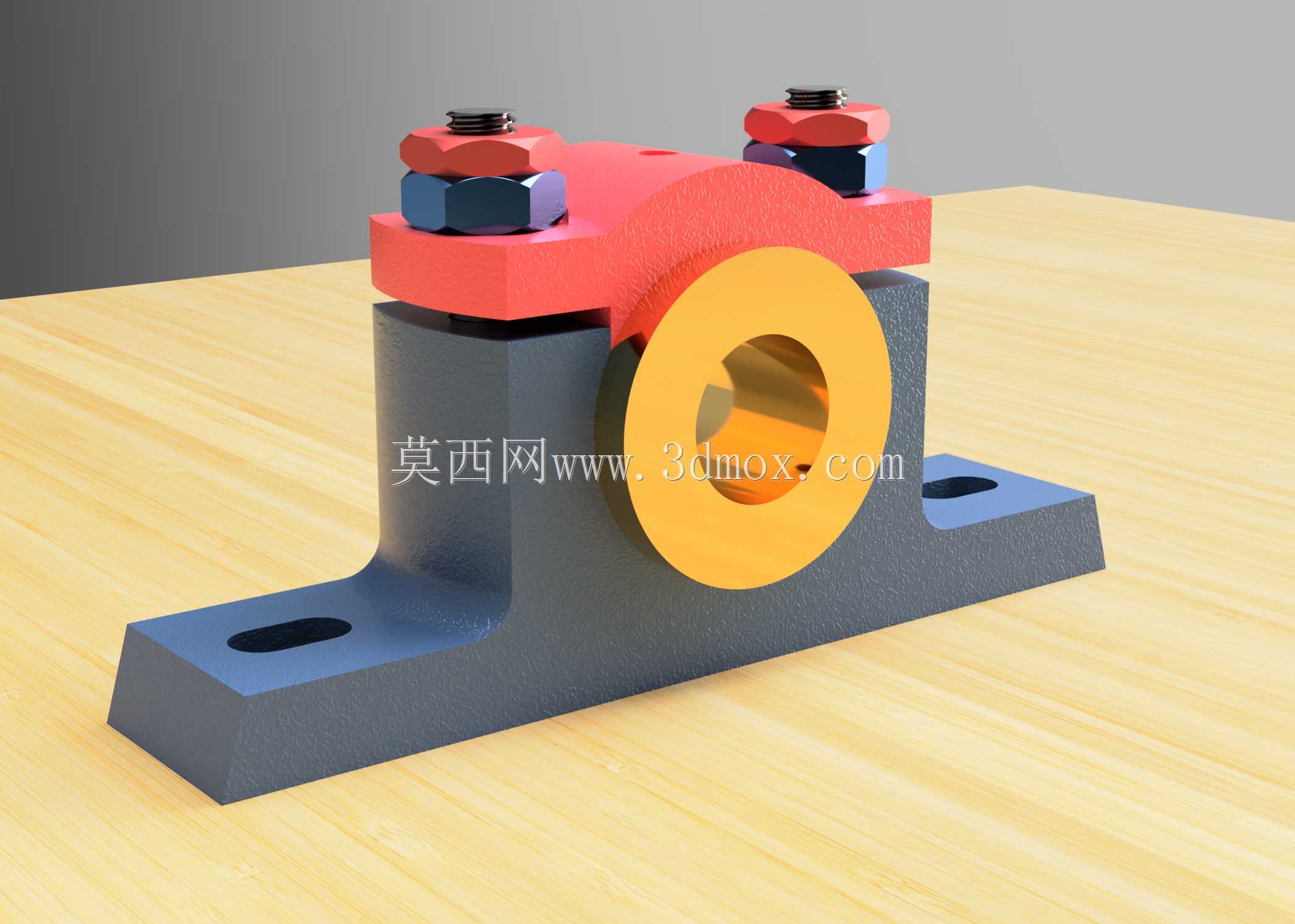

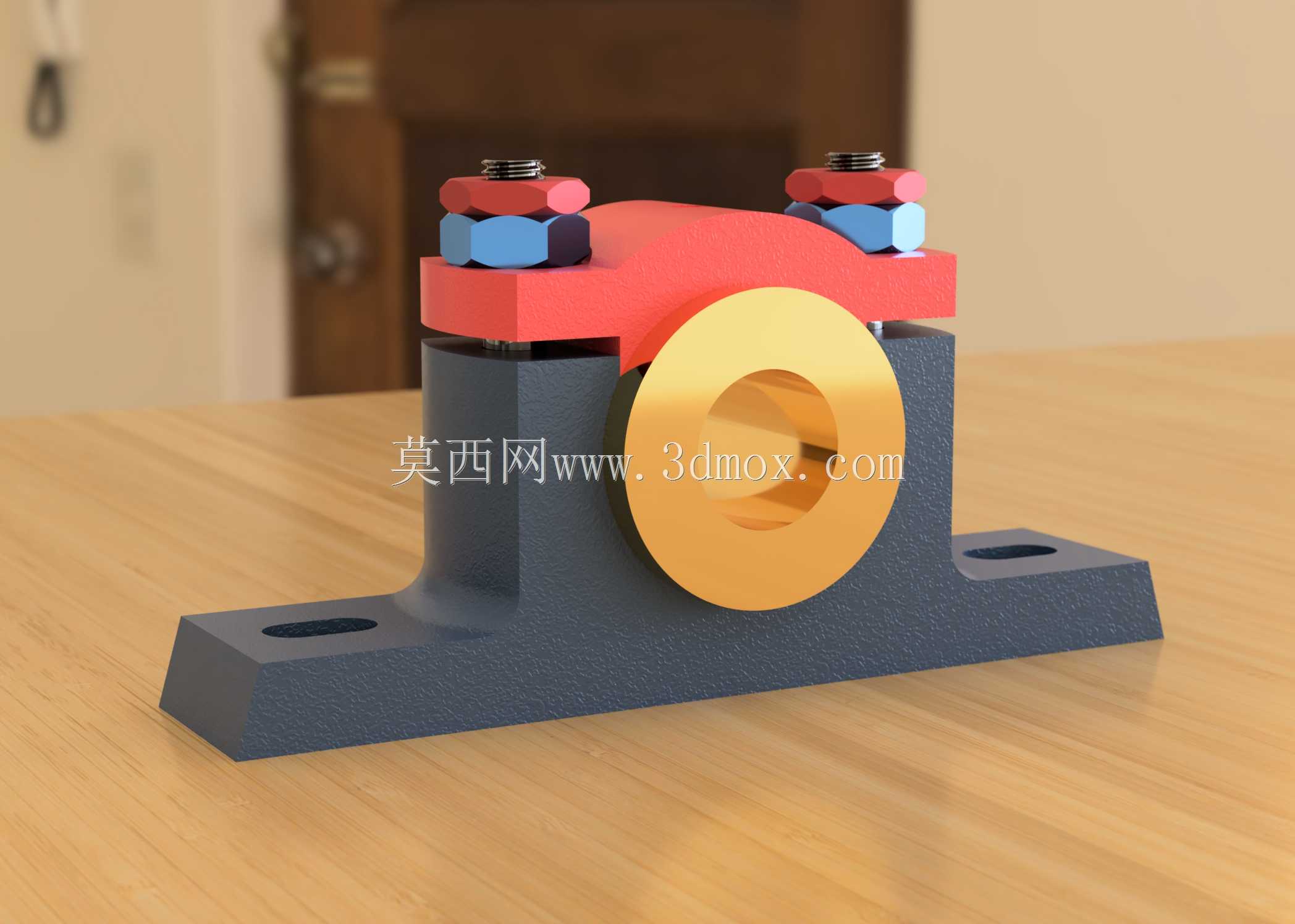

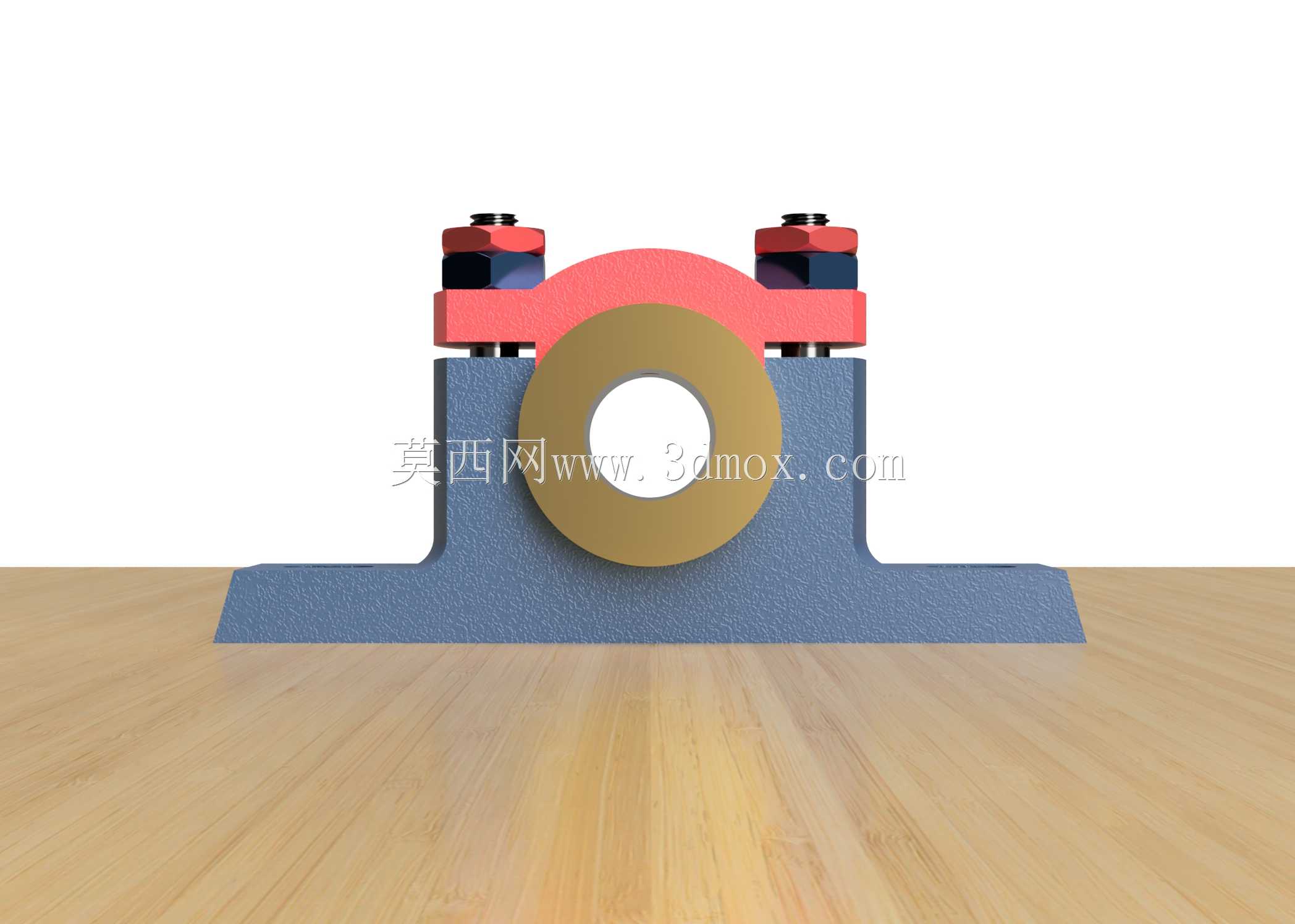

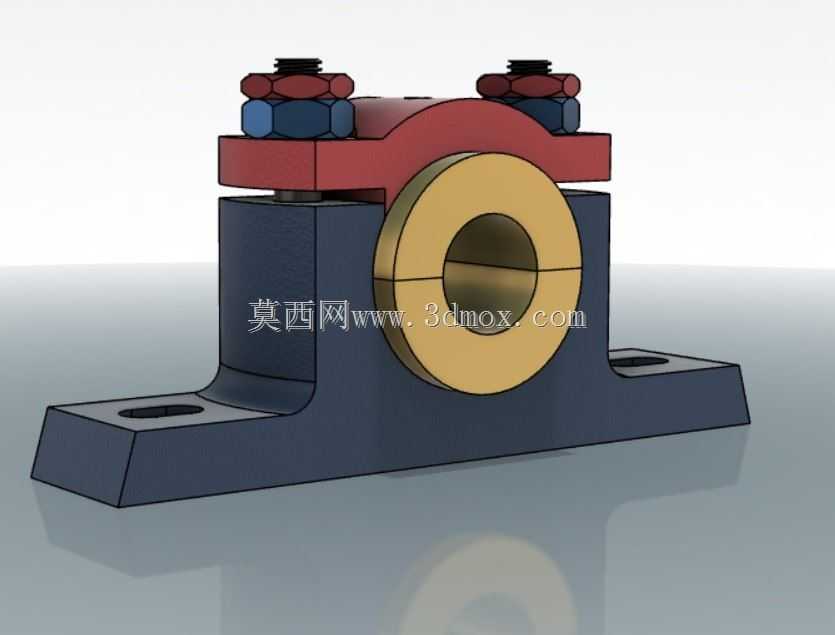

　　这类剖分式支撑结构常被应用在轻工输送、小型传动设备、实验台架搭建场景中，核心作用是为穿装在其内部的滑动轴承提供稳定安装基准，抵消旋转轴运行过程中产生的径向载荷，避免轴系运行出现挠曲变形。从实际使用场景来看，这类支撑件不需要复杂的安装预埋，仅需通过底座预留的两个长条形安装孔，配合螺栓即可固定在型材机架或者钢制安装平台上，长孔设计预留了一定的安装调整余量，能抵消机架加工时的孔位误差，降低现场安装的对位难度。结构设计上采用上下剖分的形式，上盖与底座通过两侧的螺栓螺母组件实现锁紧，这种结构的优势在于后期维护时不需要拆解整根轴系，仅需松开两侧紧固件、取下上盖即可完成内部轴瓦的更换或者轴系位置调整，相比整体式轴承座大幅降低了运维工作量。

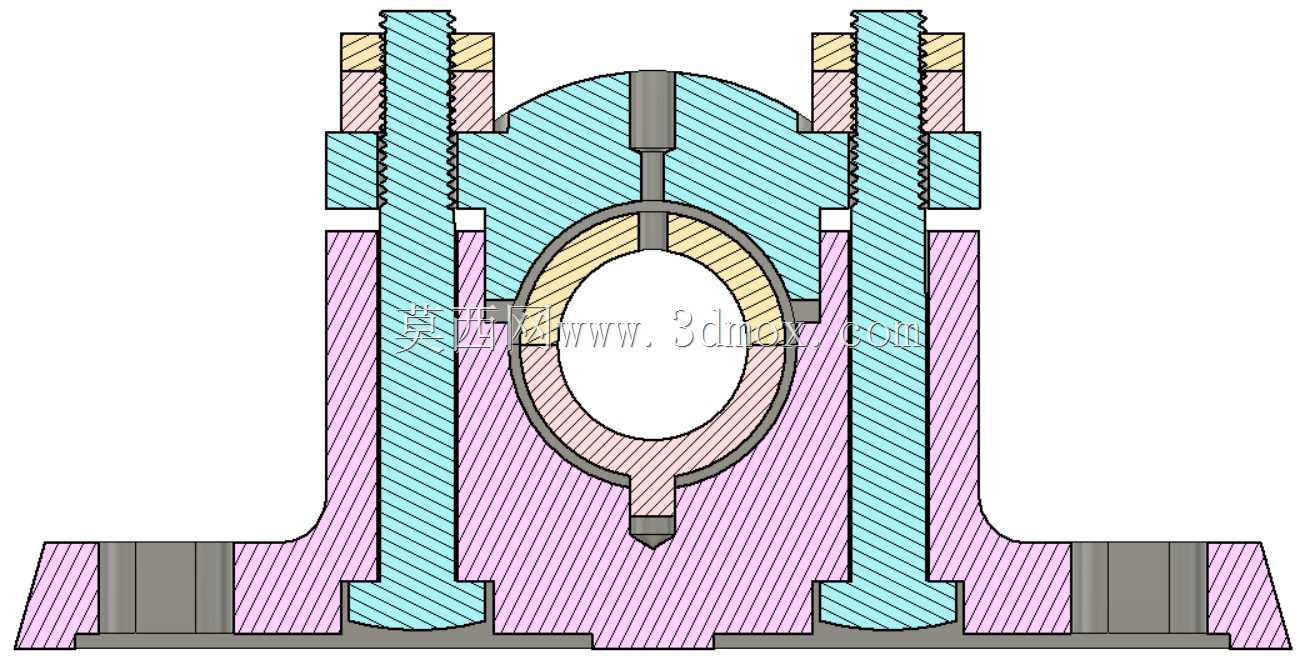

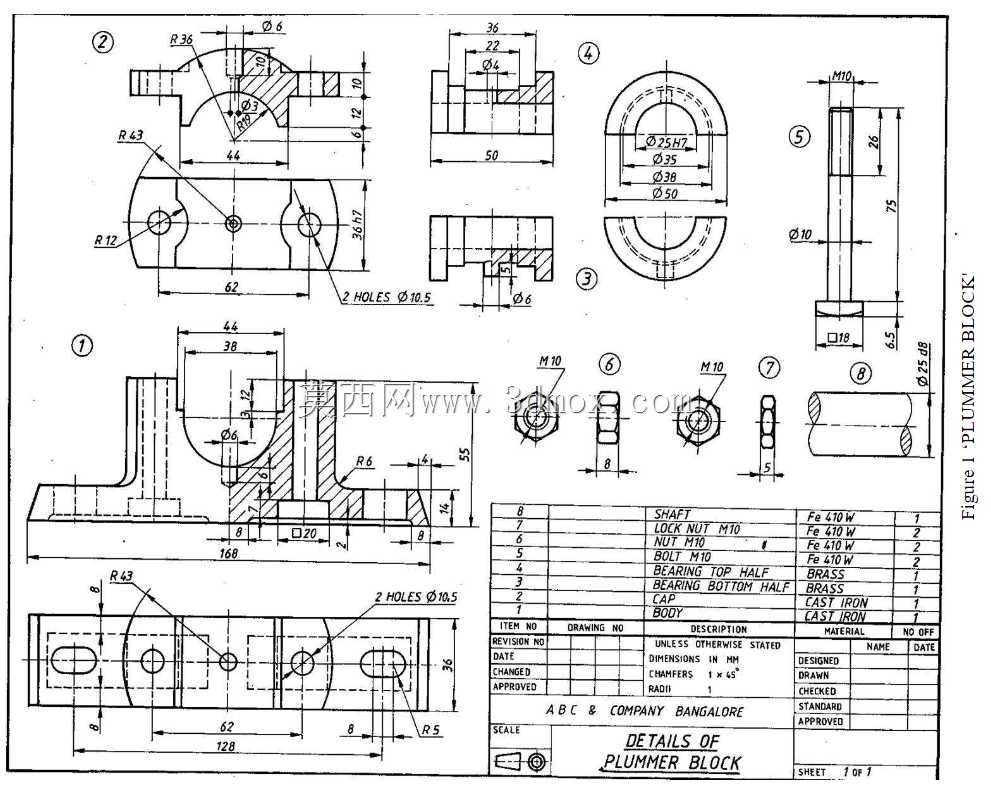

　　上盖的弧形轮廓与底座的轴承安装槽同轴度是设计核心，建模时需要保证两者拼合后内孔的圆度公差控制在合理范围，避免轴瓦安装后出现偏载，加剧运行过程中的磨损。两侧的紧固件采用六角头螺栓配合双螺母的防松结构，适配有小幅振动的运行工况，避免长时间运行后紧固件松动导致支撑间隙变大。底座的承力部分做了加厚过渡设计，从安装底板到轴承安装位采用圆弧过渡，避免应力集中在转角位置，提升整体结构的抗载荷能力。安装边界方面，底座的两个安装孔中心距需要匹配常用型材的安装孔距规格，整体高度控制在常规传动系统的轴系中心高范围内，不需要额外加装调整垫即可适配多数小型传动设备的轴高要求。轴孔的直径尺寸覆盖常用的小直径滑动轴承适配范围，能够兼容标准尺寸的铜基轴瓦，

　　不需要单独定制非标轴套，降低配件采购成本。实际选型时需要注意，这类结构适合中低转速、轻中载荷的传动场景，不能替代重载滚动轴承座用于高载荷、高转速的动力输出端，安装时需要保证两个配合使用的支撑座轴孔同轴度，避免轴系运行时出现别劲问题，导致轴瓦快速磨损或者轴件发热变形。建模过程中对各配合面的公差预留需要符合机械设计标准，轴承安装位与轴瓦采用过渡配合，上下盖的结合面需要预留合适的压紧余量，保证锁紧后轴瓦不会出现转动或者轴向窜动。
