指节式铰接传动连接接头结构设计

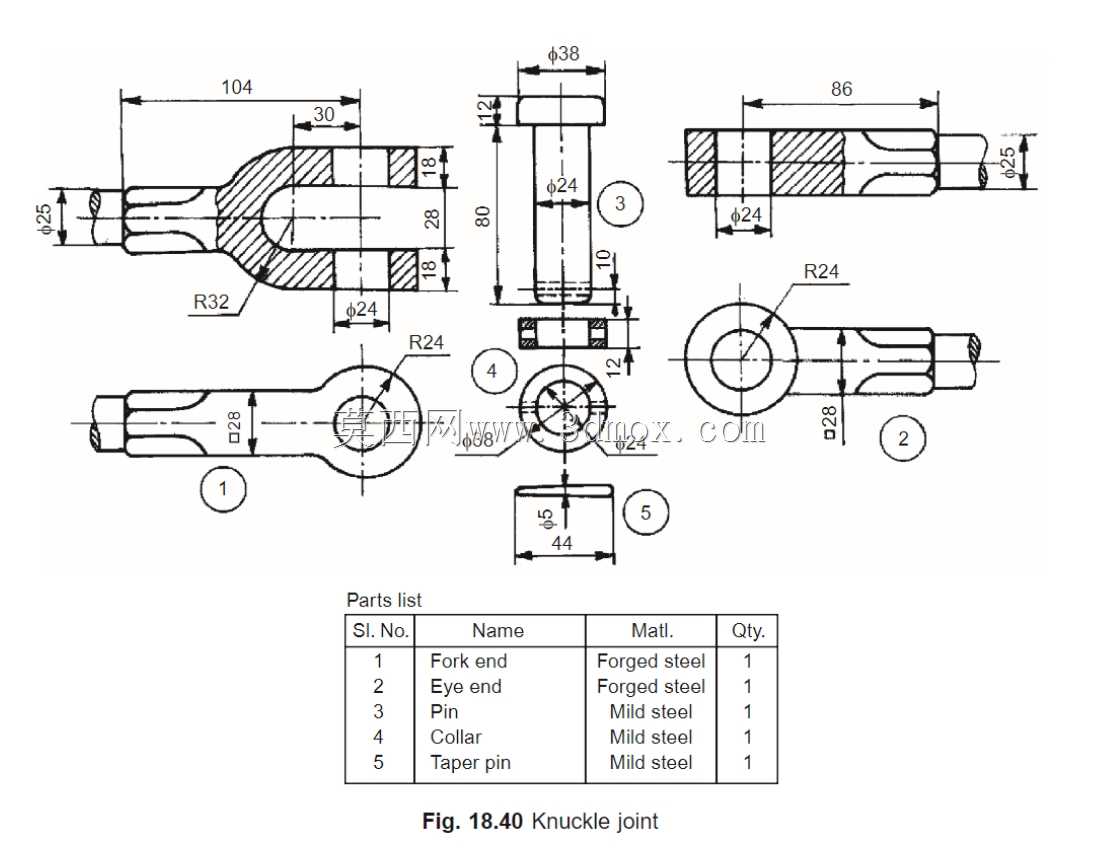

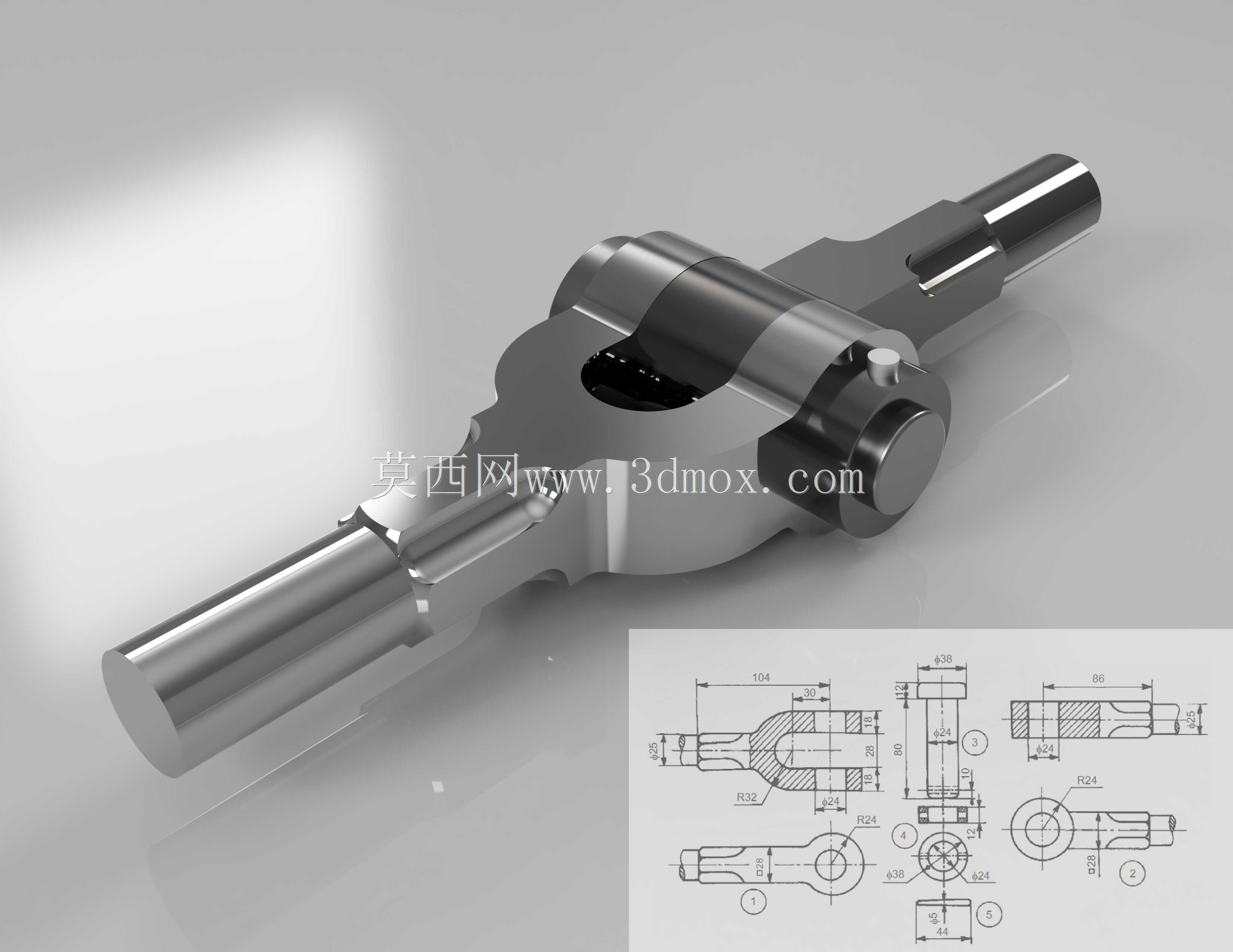

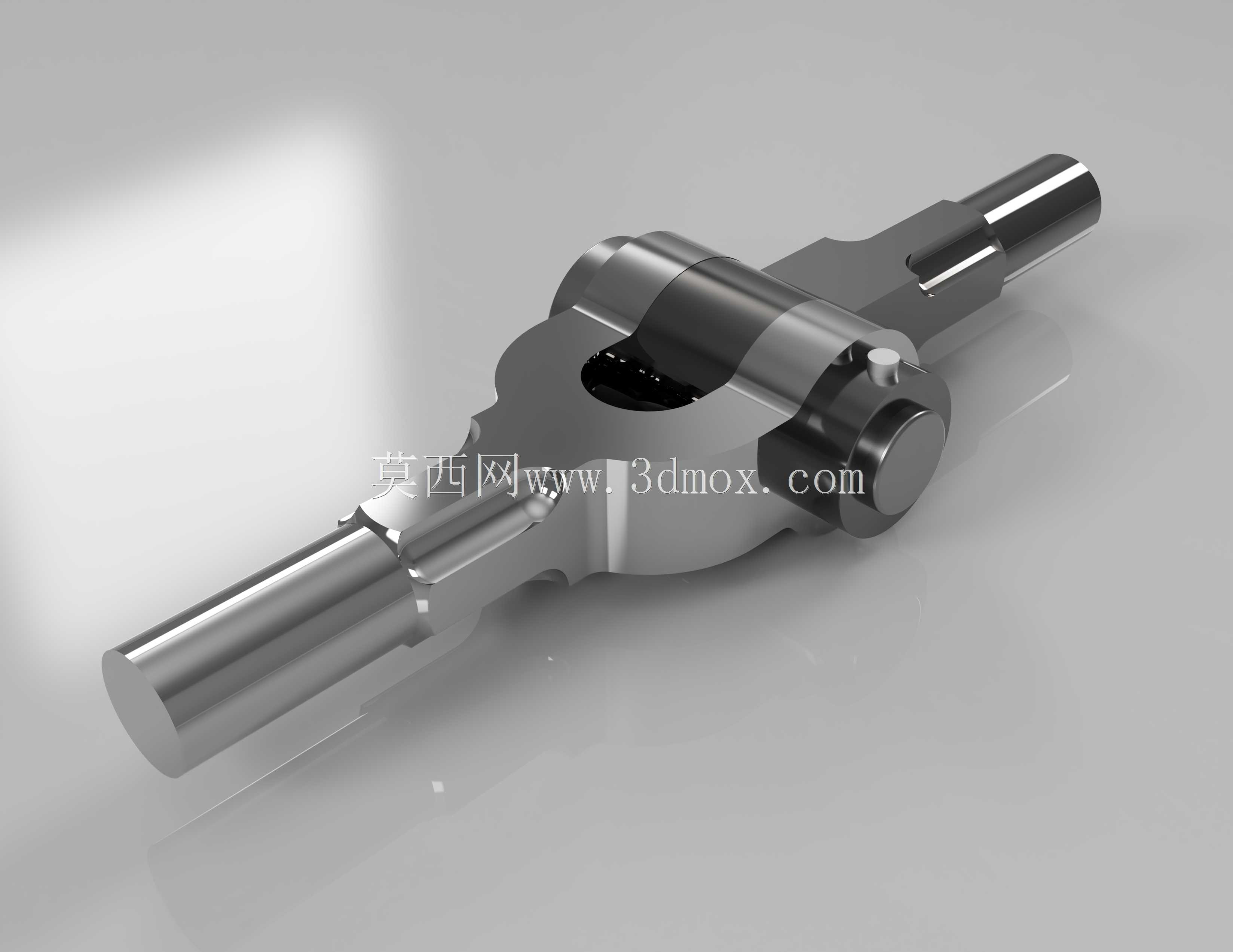

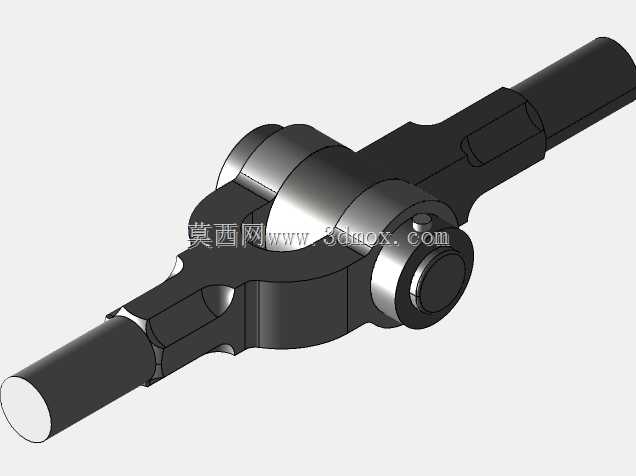

　　这类指节式铰接接头，核心应用场景集中在需要小角度摆动传动、往复载荷传递的机械结构中，常见于工业机械手的指节传动单元、自动化设备的连杆铰接部位、小型精密传动机构的活动连接节点，能够在有限安装空间内实现定角度范围内的扭矩传递与相对摆动，避免刚性连接在变向载荷下出现的应力集中断裂问题。从功能特性来看，该接头采用对称式双端轴伸结构，中间铰接部位通过销轴实现两部分的相对转动，铰接位置设置有限位结构，可将摆动角度控制在设计允许的范围内，防止超程运动导致的结构脱开或传动失效；两端轴伸部位做了阶梯轴设计，既可以通过轴肩实现安装时的轴向定位，也能适配不同孔径的连接构件，轴端的平面加工位可配合紧定螺钉实现周向固定，避免传动过程中出现轴孔相对滑动。

　　设计过程中首先要明确安装边界的尺寸限制，接头整体的径向最大轮廓需要匹配安装腔的内径，避免摆动过程中与周边构件发生运动干涉，两端轴伸的同轴度公差需要控制在合理范围内，保证装配后传动的平顺性，减少摆动过程中的卡滞问题；铰接部位的销轴与孔的配合选用间隙配合，既保证转动的灵活性，又控制配合间隙在允许范围内，避免间隙过大导致传动回程误差超差。从结构细节来看，接头主体采用一体化锻坯加工的结构形式，相比拼接式结构拥有更高的结构强度，能够承受更大的交变载荷，铰接部位的油槽设计可存储润滑脂，减少长期往复摆动过程中的磨损，延长构件的使用寿命；外形上的圆弧过渡设计，能够有效分散载荷传递过程中的应力集中点，避免在冲击载荷下出现应力开裂问题。

　　在实际选型应用时，需要根据传递的扭矩大小、摆动频率、工作环境的腐蚀等级匹配对应的表面处理工艺，常规工况下做发黑处理即可满足防锈需求，在潮湿或腐蚀环境中则需要选用镀镍或不锈钢材质加工；安装时需要注意铰接销轴的轴向固定方式，采用卡簧或端盖限位防止销轴脱出，两端轴伸与连接构件的装配需要保证轴向定位可靠，避免工作过程中出现轴向窜动影响传动精度。这类接头相比普通的万向节结构，拥有更小的安装体积，更适合安装空间受限、摆动角度不大的精密传动场景，在小型自动化执行机构、仿生机械结构、检测设备的活动连接部位都有广泛的应用，建模过程中需要重点关注铰接部位的运动间隙校核，通过运动仿真验证全摆动行程内不存在结构干涉，同时校核关键受力部位的结构强度，保证在额定载荷下的结构可靠性。
