管道夹持固定用重型管虎钳结构设计

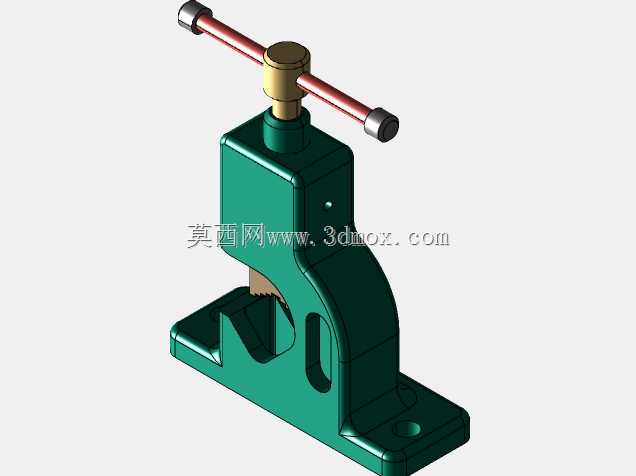

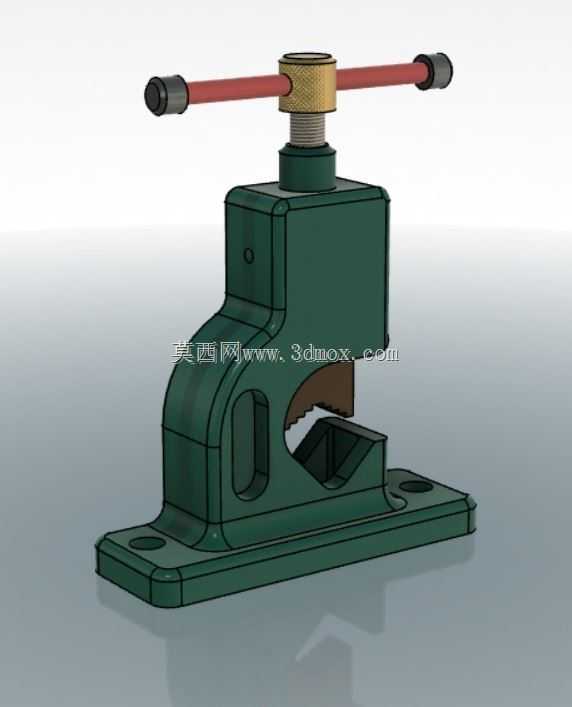

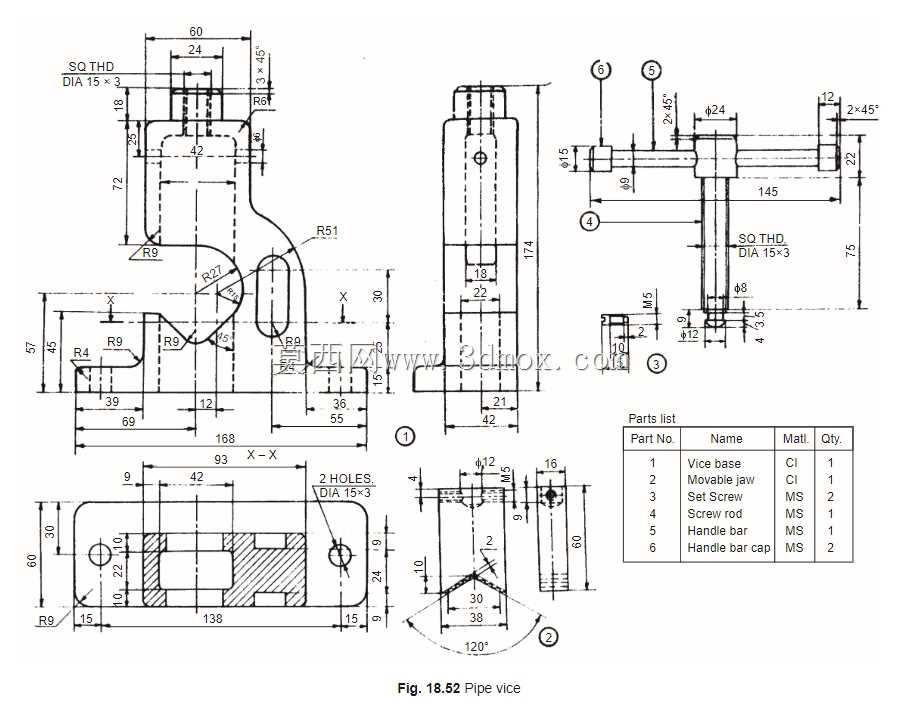

　　在管道安装、预制加工及现场维修作业场景中，管道的可靠夹持是开展套丝、切割、坡口加工、焊接组对等工序的核心前提，这款管虎钳的结构设计完全围绕管道类回转体工件的夹持需求展开，区别于普通平口钳的平面夹持逻辑，其钳口采用适配不同管径的弧形齿面结构，可在夹紧过程中与管道外壁形成多点咬合接触，避免管道在受扭矩或轴向力时出现打滑、转动甚至表面压溃变形的问题。从整体结构布局来看，钳体采用一体式铸造型腔结构，底部预留两个对称的安装通孔，可通过螺栓直接固定在工作台、预制工位架或移动作业台面上，安装边界需保证钳体前后预留至少150mm的操作空间，用于管道穿入、转动及工具操作，钳体侧面的减重孔并非单纯为了降低耗材，同时可作为长管道穿装时的避让通道，

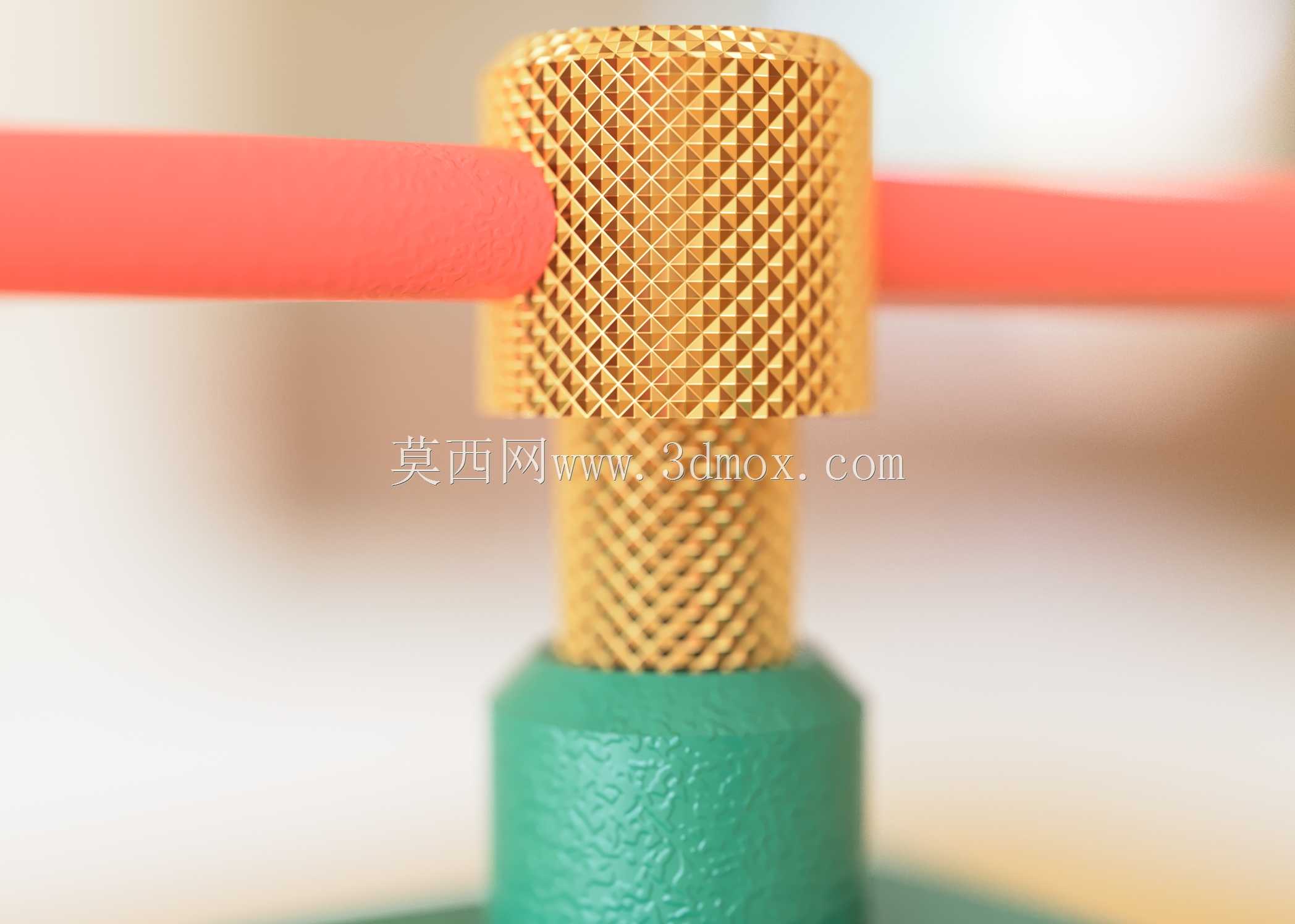

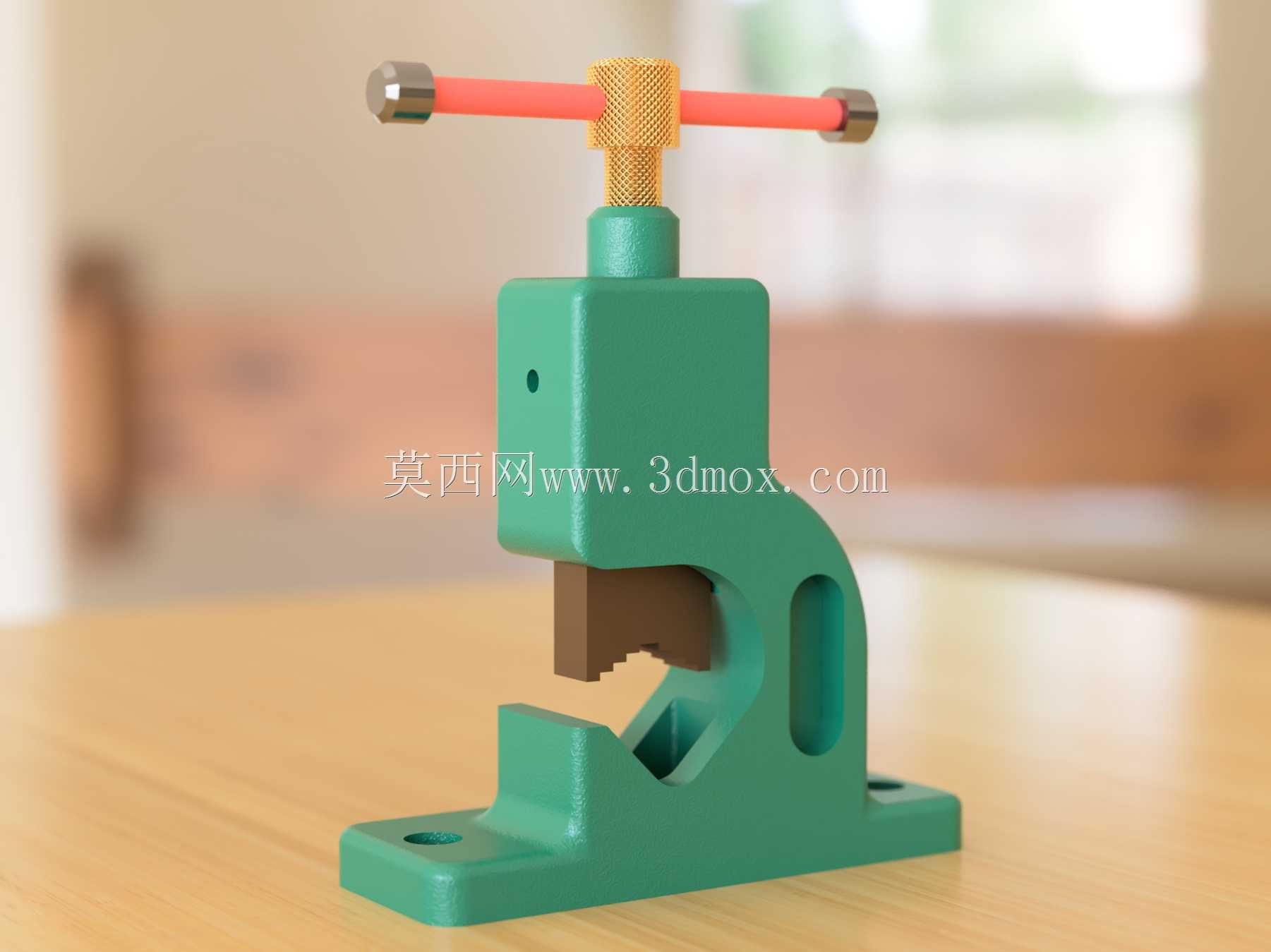

　　适配超出钳口开口范围的长直管段局部夹持需求。顶部的施压机构采用T型手柄配合梯形丝杆传动，梯形丝杆的自锁特性可保证夹紧后不会因作业振动出现松脱，手柄两端的防滑金属堵头可在施加较大夹紧力时避免手部滑脱，丝杆与活动钳身的连接采用浮动接头结构，可补偿钳身运动过程中的微小偏摆，保证钳口上下咬合面的平行度，避免出现局部应力集中夹伤薄壁管道。钳身主体的C型开口结构经过受力仿真优化，在最大开口状态下夹持额定管径的管道时，钳身开口处的变形量控制在0.1mm以内，可满足镀锌钢管、不锈钢管、PPR衬塑管等不同材质管道的夹持力度需求，钳口部位采用可拆卸式齿块设计，当齿面磨损后可单独更换齿块，无需整体更换钳体，降低现场运维成本。在实际作业适配性上，

　　这款管虎钳可覆盖DN15到DN80的常用管径夹持需求，夹紧行程通过丝杆的导程设计控制在合理范围，单次夹紧操作的手柄转动圈数不超过8圈，可减少无效操作时间，提升现场作业效率。钳体表面采用喷塑处理，可抵御管道加工过程中的切削液、锈蚀及磕碰损伤，适合在车间预制、户外安装、维修现场等多类复杂工况下长期使用，其结构设计完全符合管道作业的人机工程需求，施压手柄的安装高度距离工作台面约220mm，操作人员站立作业时无需过度弯腰即可完成夹紧与松脱操作，降低长时间作业的疲劳感。
