M5原子矩阵嵌入式智能控制模块结构

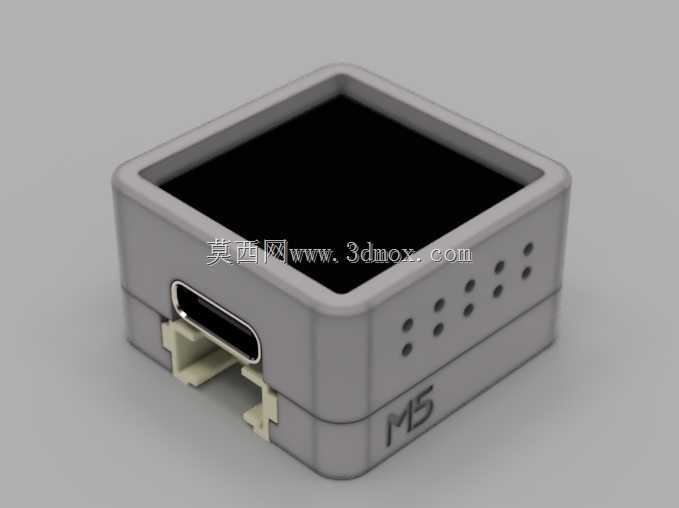

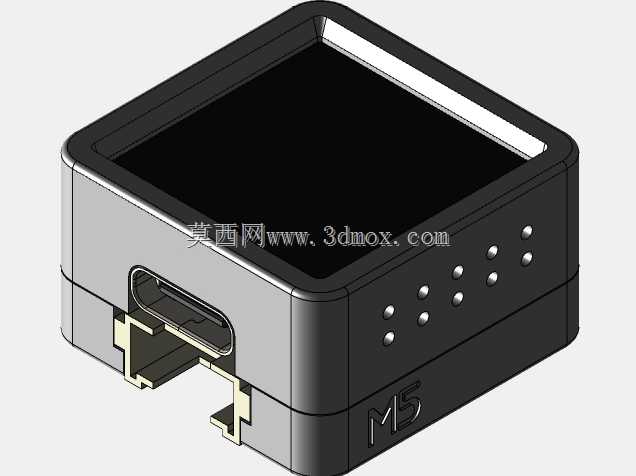

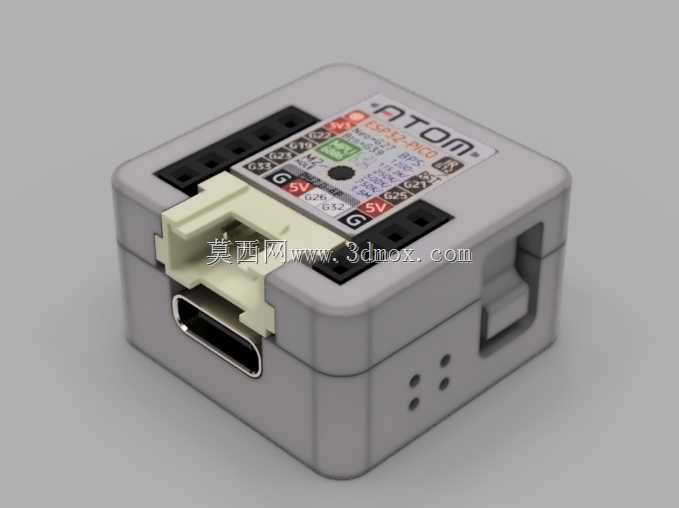

这款M5原子矩阵的结构设计，面向小型嵌入式智能控制场景打造，可适配桌面级智能交互、小型设备状态采集、嵌入式原型开发等多类工程场景，作为核心控制载体搭载传感采集、状态显示、数据传输功能，能直接嵌入小型终端设备内部完成逻辑控制与信号交互。从结构设计思路来看，整体采用方正的盒体堆叠式架构，外壳做了圆角过渡处理，既避免锐边在装配、使用过程中造成剐蹭，也能在紧凑空间内最大化利用内部容积，容纳核心控制板、显示模组、接口组件等内部零件。外壳侧面预留的矩阵式开孔，对应内部的状态指示点阵或者传感采集窗口，既保证内部元器件的通风散热需求，也能让光线或者传感信号顺利穿透，不会因为外壳遮挡影响功能实现。接口端的结构做了下沉式限位设计，Type-C通讯接口与扩展插接接口都做了周边的凸台防护，避免日常插拔过程中接口受力松动，同时接口周边的卡扣结构能直接与内部PCB板的定位孔配合，无需额外螺丝就能完成板件与外壳的预固定，减少装配工序。从安装边界来看，整体外形为规整立方体，边长适配标准嵌入式安装槽位，底部预留的定位凸点可以直接卡入配套底座或者设备安装面板的预留卡槽，不需要额外设计复杂的固定支架，侧面的M5标识区域做了微凹处理，既可以作为品牌识别区域，也能作为装配时的对位标识，方便操作人员快速识别安装方向。在实际设备集成场景中，这款模块可以直接作为小型智能设备的核心控制单元，比如桌面状态提示终端、小型环境监测节点、嵌入式交互按键模组，外壳的分体式堆叠结构方便后期拆开维护内部元器件，不需要破坏整体结构就能完成板件更换或者功能升级，外壳壁厚均匀，适配常规的注塑加工工艺，量产时不会出现缩痕、缺料等成型缺陷，各个接口的开孔位置公差控制在合理范围，能保证外接插头顺利插接，不会出现对位偏差无法插入的问题。
