M6螺纹孔25mm网格光学试验工作台

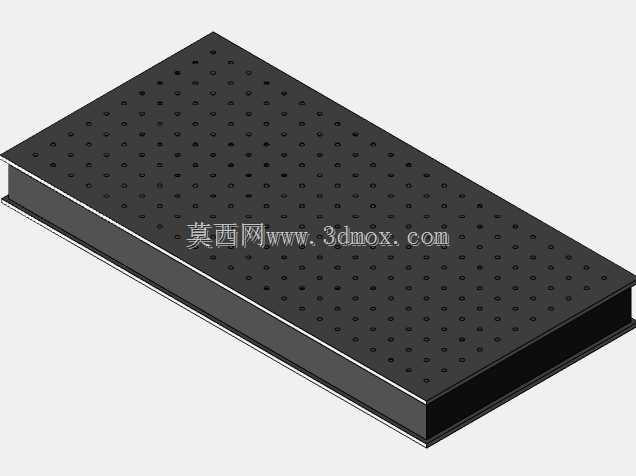

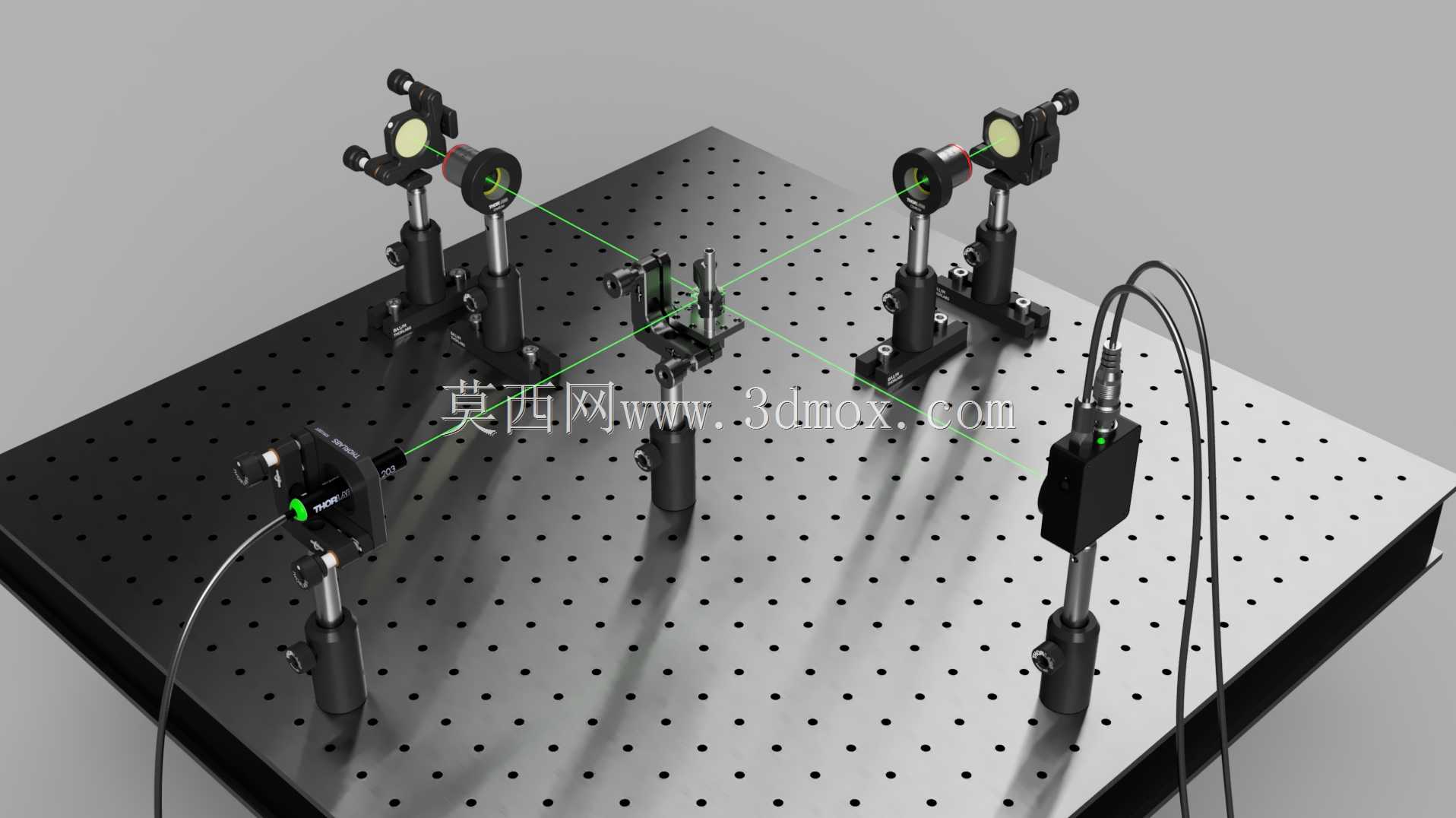

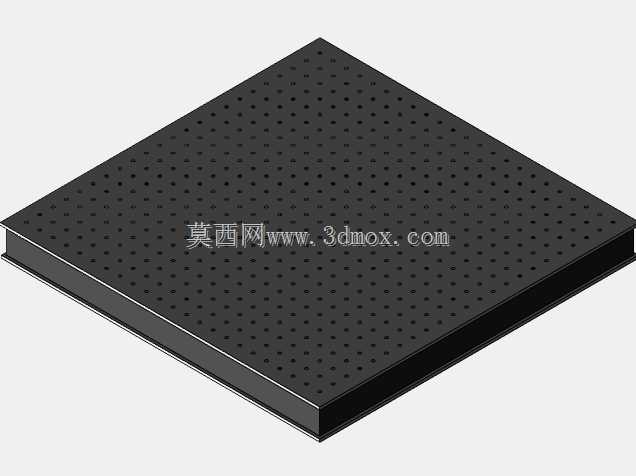

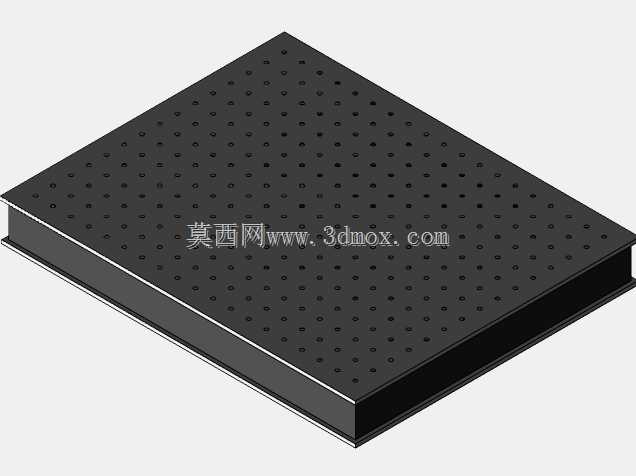

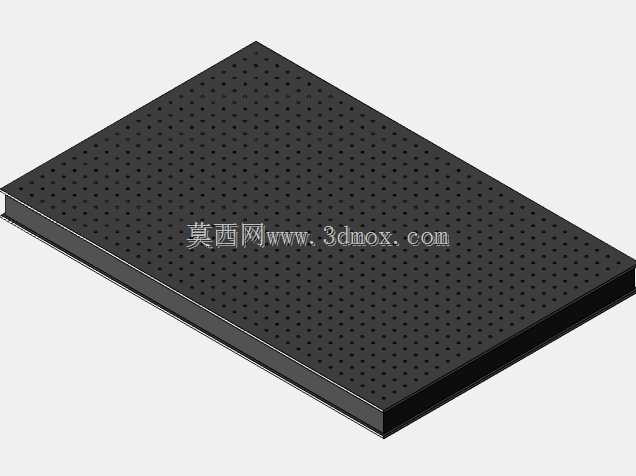

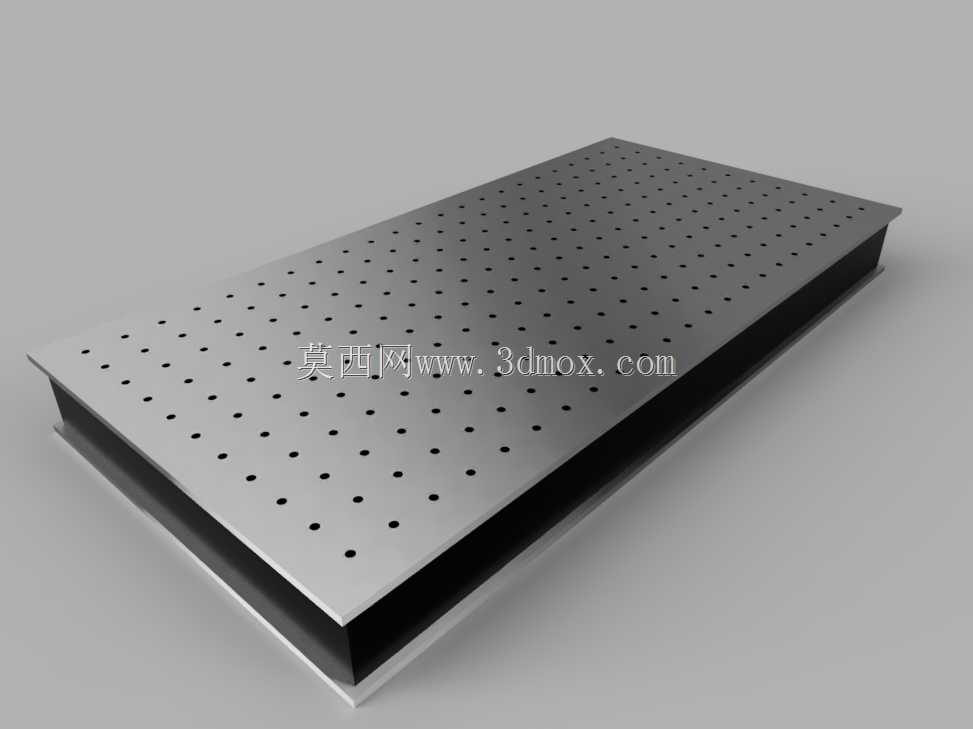

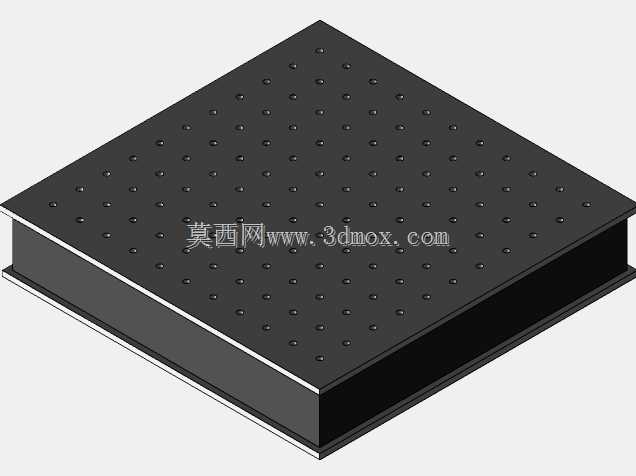

在光学实验、精密检测、激光加工这类对安装基准平面度、位置稳定性要求极高的场景里，这类带标准安装孔网格的光学试验板是搭建光路、固定光学元器件的核心基准载体。日常使用中，不管是调整反射镜架、固定透镜套筒，还是安装光电探测器、小型位移台，都需要依托台面上的标准孔位完成快速装夹，不需要额外打孔攻丝，能大幅缩短实验装置的搭建周期，也能避免临时加工破坏台面的平面精度。这款工作台的台面采用密集阵列排布的M6螺纹孔，孔位中心距严格控制为25mm，形成均匀的正交网格，不管是沿X轴还是Y轴方向调整元器件位置，都能找到对应的安装孔位，适配市面上绝大多数标准光学调整架、支撑棒、光具座的安装尺寸，不需要额外制作转接板就能完成装夹。台面整体做了加厚处理，边缘做了刚性加强结构，能有效降低自身形变，保证长期使用过程中台面的平面度维持在较高水平，减少因台面形变带来的光路偏移问题。从设计逻辑上看，这类光学台首先要保证的是基准面的刚性与平面稳定性，所以整体采用高刚性的金属材质制作，台面经过精密磨削处理，表面粗糙度控制在适合安装固定的区间，既不会因为过于光滑导致装夹打滑，也不会因为表面粗糙影响元器件安装的水平基准。孔位加工时严格保证每个螺纹孔的垂直度，避免螺丝拧入后出现倾斜，导致安装的光学元件出现角度偏差，影响光路同轴度。安装边界方面，这类光学台既可以直接放置在水平隔振桌面上独立使用，也可以通过底部的安装孔固定在定制的支架或者隔振腿上，适配不同高度的实验操作需求。台面的厚度经过力学核算，在满负载安装各类光学元器件的情况下，中部挠度控制在极小范围内，不会因为长期承重出现中部下凹的问题。日常使用时，只需要搭配对应的M6内六角螺丝、压块或者支撑杆，就能快速完成各类光学组件的固定，相邻孔位的25mm间距刚好匹配光学实验中常用的调整行程，不管是搭建马赫曾德尔干涉光路、激光打标定位工装，还是小型机器视觉检测平台，都能通过网格孔位快速完成元器件的定位与固定，不需要反复测量孔位距离，能有效降低装夹过程中的位置误差。台面的黑色氧化处理一方面可以减少环境杂散光的反射，避免杂光进入光路影响实验结果，另一方面也能提升台面的防锈耐磨性能，长期使用不容易出现锈蚀或者划痕，维持基准面的精度。
