抽拉式便携薄荷糖收纳盒结构设计

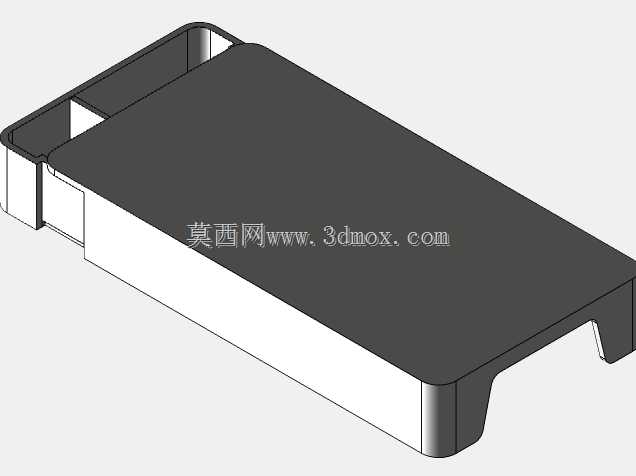

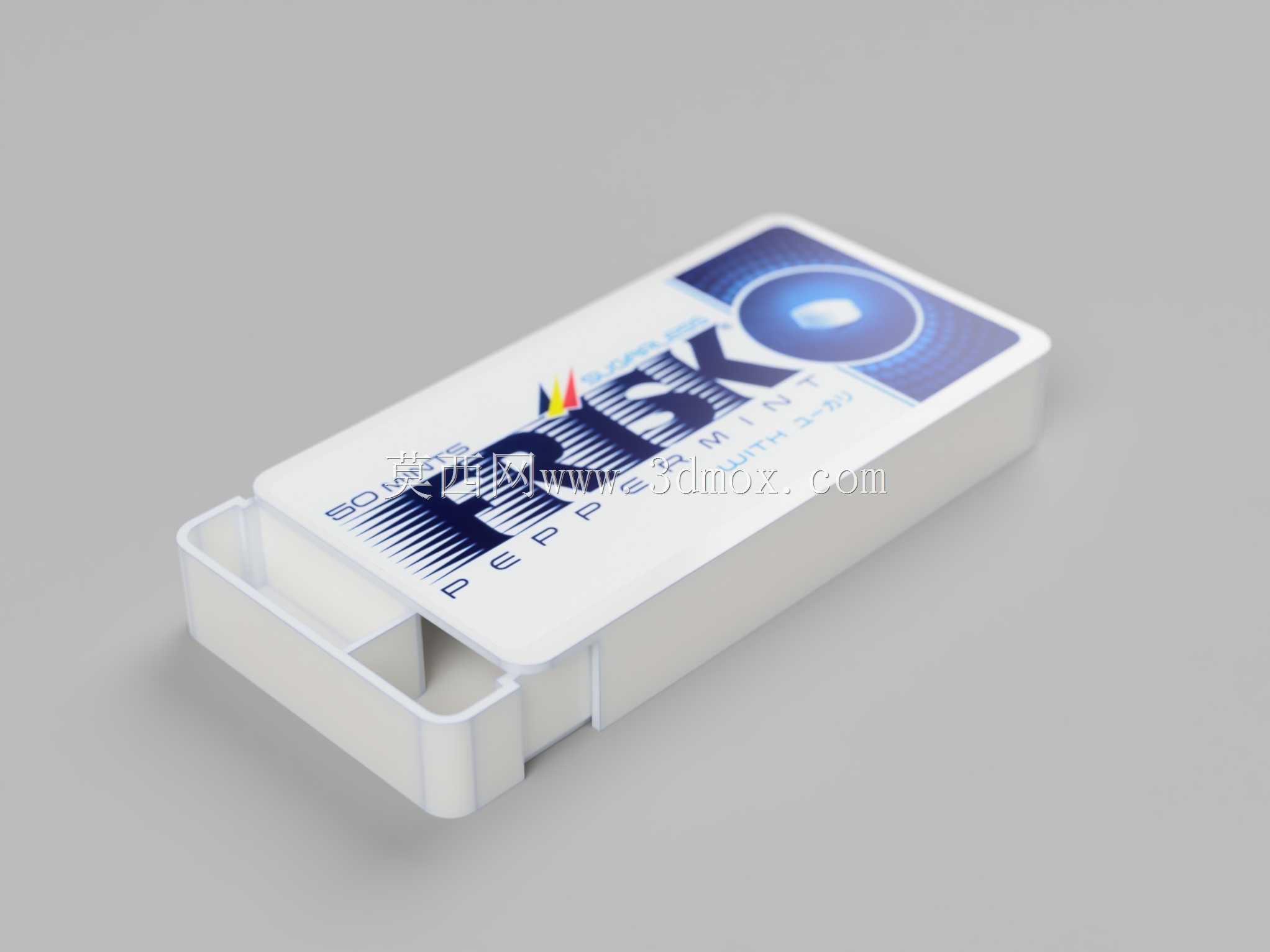

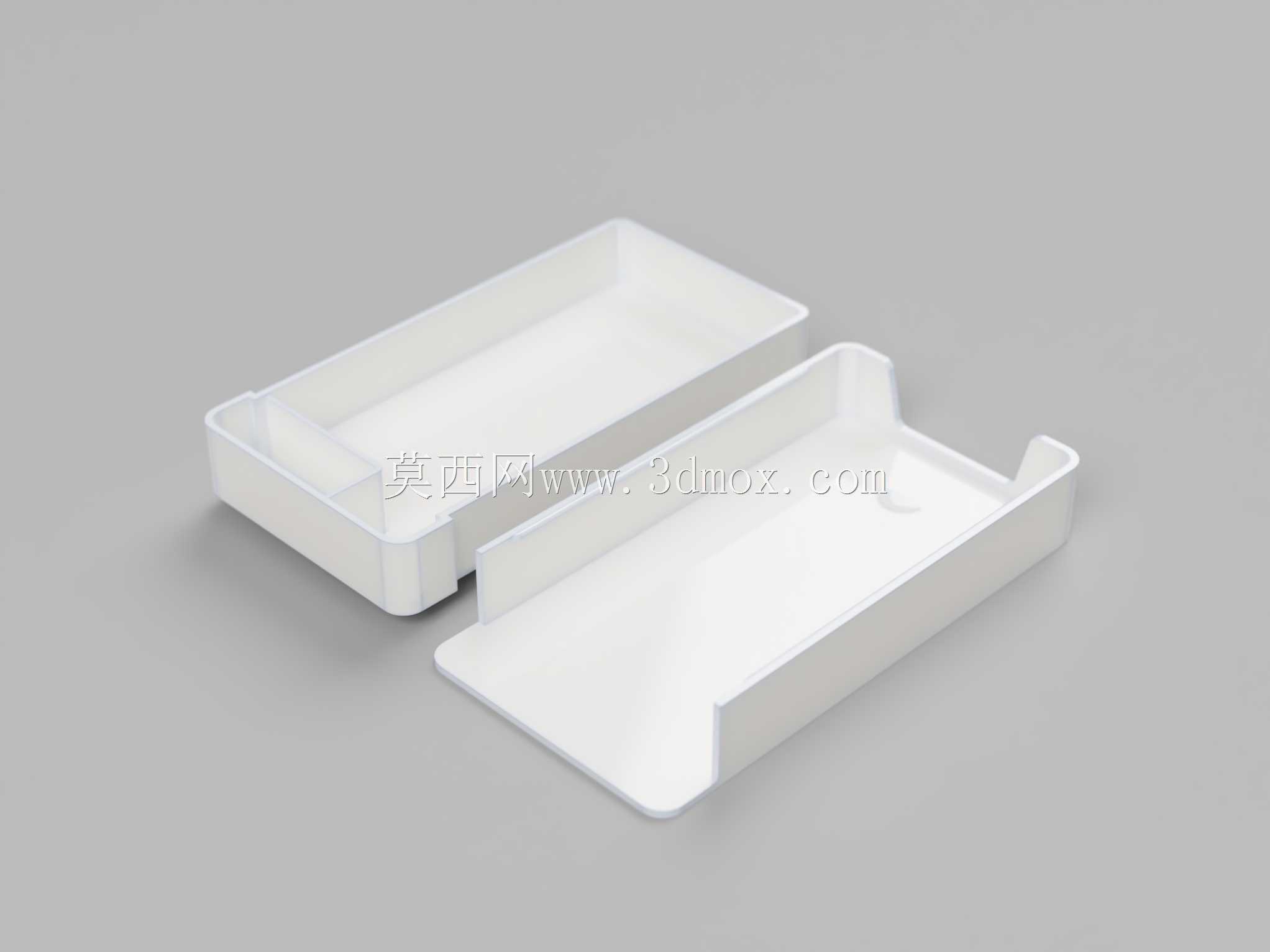

　　这款抽拉式薄型收纳容器最初的应用场景定位是随身便携的薄荷糖存储，在实际工程落地中，其规整的长方体外形、薄型抽拉结构与刚好适配小型电子模块的内部空腔，让它在DIY电子制作领域也获得了很高的复用价值，尤其是在小型开源硬件项目中，很多开发者会直接选用这类现成的薄型壳体作为控制板的防护外壳，省去了从零开模设计外壳的周期与成本。从结构功能来看，整个壳体分为外框与内抽盒两个核心部分，外框采用一体式围边结构，一侧预留抽拉开口，其余三边做了0.8mm的内止口，既可以限制内抽盒的最大抽出行程，避免抽拉过程中内盒完全脱出导致内容物洒落，也能在闭合状态下形成贴合的密封缝隙，减少日常携带时灰尘、潮气进入盒内。内抽盒做了分仓隔断设计，

　　将内部空间分隔为两个独立的储物区域，既可以分类存放不同口味的薄荷糖，在作为电子外壳使用时，也能将主控板与电池模块分开放置，避免元器件之间的挤压干涉。设计过程中优先考虑了随身便携的使用需求，整体厚度控制在12mm以内，刚好可以放入牛仔裤口袋、卡包或者小型随身包中，不会产生明显的硌触感。外框的边角全部做了R2的圆角过渡，一方面是避免尖锐边角在携带时勾刮衣物面料，另一方面也能降低塑料壳体边角处的应力集中，减少日常摔落、挤压时出现边角开裂的概率。抽拉阻尼的设计是整个结构的核心细节，外框开口处的上下内壁做了0.2mm的微凸筋条，与内抽盒的外壁形成过盈配合，既可以保证抽拉时的顺滑手感，又能在任意抽出位置保持稳定的阻尼感，

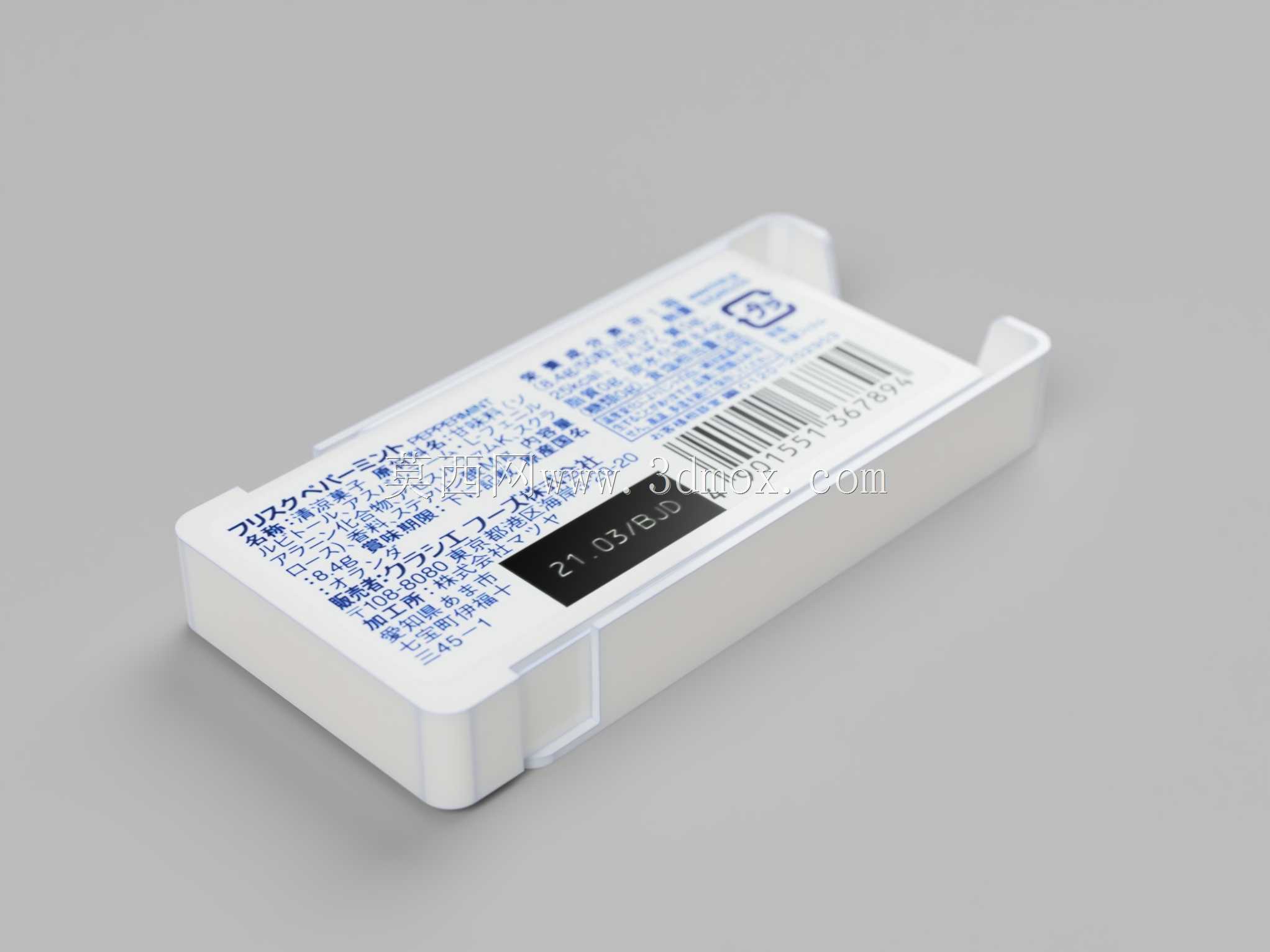

　　不会因为日常走动的晃动导致内盒自行滑出。作为电子外壳使用时，其内部净空尺寸刚好适配多数小型开源开发板的安装边界，不需要对壳体做大量的切削修改，只需要根据接口位置在对应侧壁开出对应的通孔即可完成外壳适配，相比专门定制的3D打印外壳，这类量产的塑料壳体表面质感更好，结构强度也更高，完全可以满足日常手持使用的强度需求。壳体的壁厚统一采用1.2mm的食品级PP材料厚度标准，既保证了足够的结构刚性，在受到单侧挤压时不会出现明显的形变凹陷，也不会因为壁厚过大导致整体重量超标，空盒重量控制在15g以内，随身携带几乎不会产生额外的负重感。盒盖表面预留了足够的平面区域，既可以印刷食品类的产品标识、成分信息，在作为DIY电子外壳时，也可以粘贴按键标签、

　　功能标识或者定制的外观贴纸，适配不同的使用场景需求。抽拉的施力位置做了内凹的抠手位，深度3mm，刚好可以容纳指尖发力，不需要额外在盒体外部增加突出的拉手结构，进一步保证了整体外形的简洁规整，也避免了突出结构在口袋中被意外勾挂导致盒体打开。在结构验证阶段，针对日常使用的常见工况做了对应的适配：闭合状态下从1.2m高度自由跌落至水泥地面，壳体不会出现开裂、抽盒自行脱出的情况；反复抽拉1000次后，筋条的磨损量控制在0.05mm以内，阻尼感不会出现明显的衰减；在-10℃到60℃的温度区间内，壳体不会出现明显的形变或者脆裂问题，既可以满足日常随身带出门的使用环境，也能适配多数电子模块工作时的轻微发热工况。
