USB转串口CH340C型Type-C接口模块

在嵌入式开发、工业设备调试、小型智能硬件量产测试场景中，串口通讯始终是设备底层调试、数据透传最稳定的链路方案，这款基于CH340芯片设计的Type-C接口转换模块，正是为解决不同接口设备间的串口通讯适配问题开发的。从实际使用场景来看，它既可以作为单片机开发板的程序下载通路，完成STC、AVR等系列主控的固件烧录，也能接入工业传感器、小型PLC的串口输出端，将TTL电平信号转换为USB协议信号直连电脑，替代传统的DB9串口线，解决新款笔记本无原生串口的适配痛点。

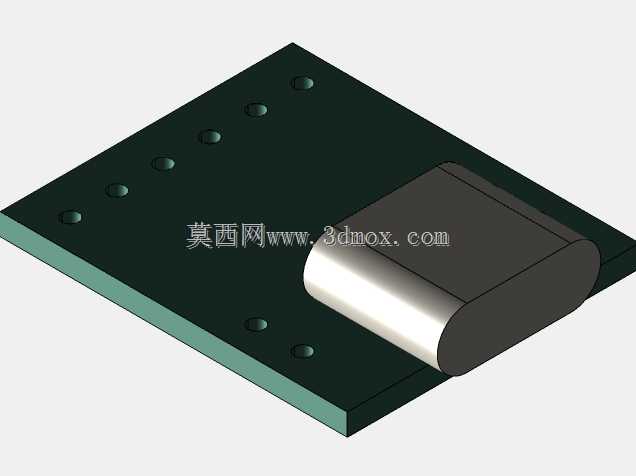

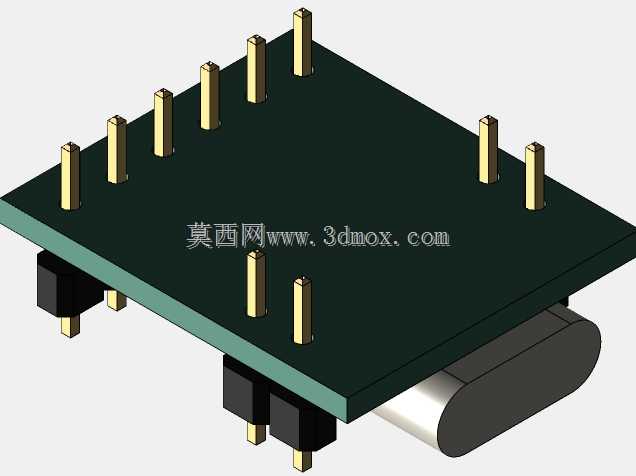

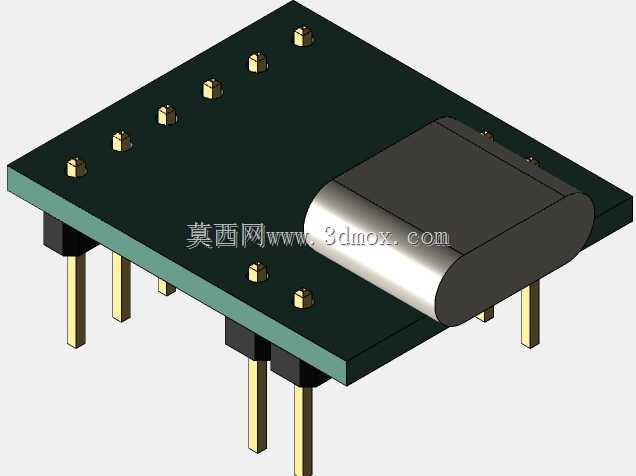

设计过程中优先考虑了现场安装的便捷性，模块采用直插排针引出设计，排针间距采用标准2.54mm规格，既可以直接插在面包板上做原型验证，也能通过排座焊接固定在定制PCB载板上，不需要额外设计转接结构。模块的Type-C接口采用沉板贴片设计，接口端面与PCB边缘齐平，外接数据线时不会出现接口受力翘起的问题，PCB板整体尺寸控制在极小范围内，安装时只需要预留对应长宽的平面空间，排针伸出长度统一，不会和周边电容、电阻元件产生空间干涉。

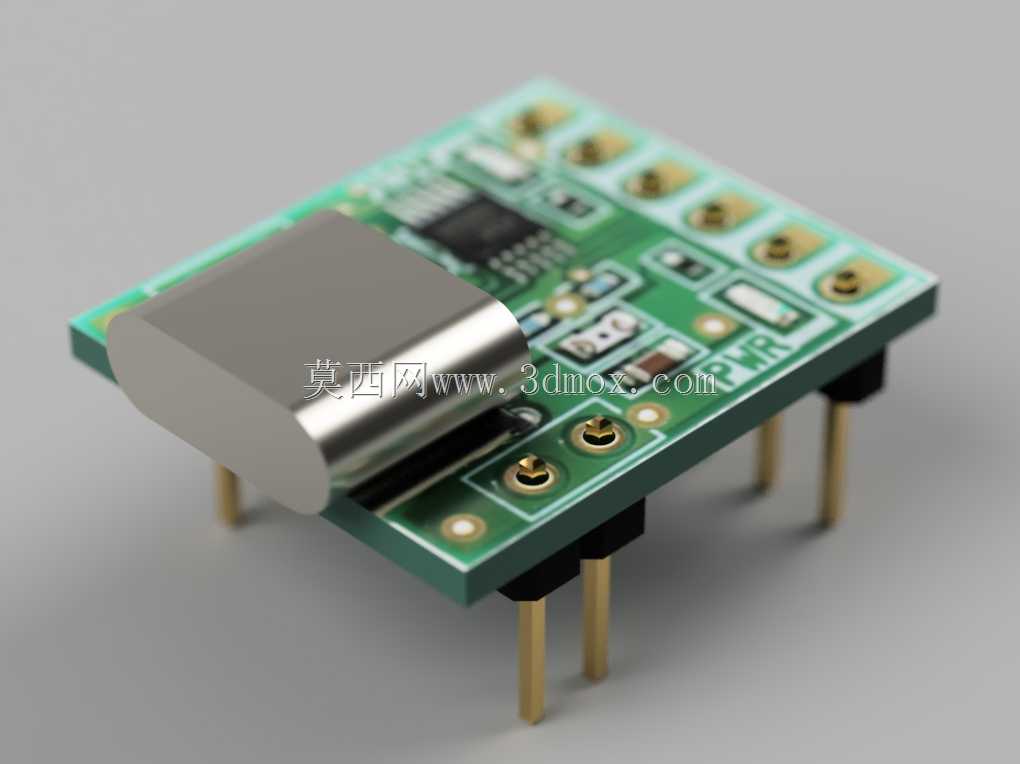

电路设计上做了充分的可靠性考量，电源输入端集成了自恢复保险丝，避免外接设备短路时烧坏电脑USB端口，信号通路预留了上拉电阻位置，可根据不同电平标准调整匹配参数，板载的电源指示灯、收发指示灯能直观显示模块工作状态，调试时不需要额外外接检测设备就能判断通讯链路是否正常。模块上的晶振采用金属屏蔽封装，能减少周边电磁信号对时钟频率的干扰，保证串口通讯的波特率稳定，即使在115200的高波特率下也不会出现丢包、乱码问题。

从结构细节来看，PCB板采用沉金工艺处理焊盘，多次插拔排针也不会出现焊盘脱落的问题，所有贴片元件都布置在PCB的同一面，另一面预留了足够的铺铜区域做散热，长时间连续工作时芯片温升控制在合理范围内，不会因为过热导致通讯中断。模块的安装孔位做了对称设计，需要长期固定使用时，可以通过M2螺丝直接锁在设备壳体内部，不需要额外设计固定支架，能大幅减少整机设计的结构工作量。
