VL53L0X飞行时间测距传感器模块结构设计

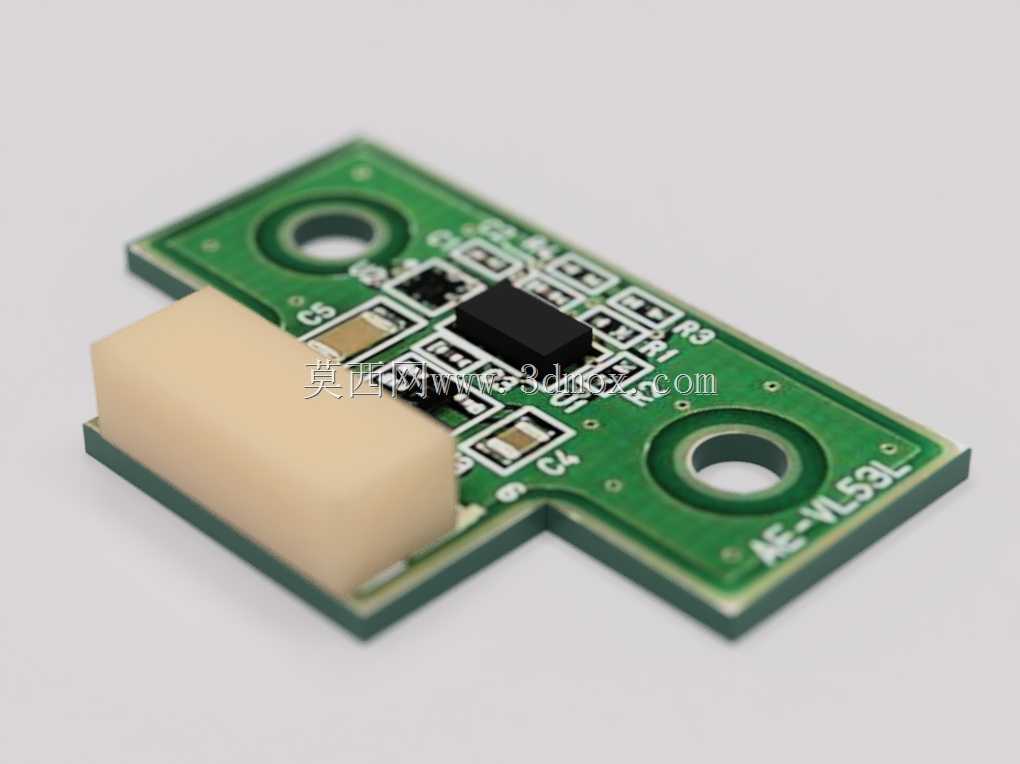

　　这款测距模块的PCB采用异形切边设计，并非常规矩形板型，两个对角位置预留了Φ3.2mm的金属化安装孔，孔中心距板边距离为2mm，可直接通过M3螺丝固定在设备支架或主板预留位上，安装时无需额外加装固定座，能有效压缩整机内部的堆叠空间。板载核心测距芯片位于PCB中部偏上位置，芯片上方覆盖黑色绝缘塑封层，避免焊接过程中静电损伤核心感光元件，同时也能阻隔周边杂散光对测距光路的干扰。模块前端的米黄色测距探头保护罩采用哑光磨砂材质，既可以保护内部的激光发射与接收透镜不受物理磕碰损伤，又不会产生镜面反射影响测距精度，保护罩突出PCB板面高度为4.5mm，设计时需要在对应安装位置预留足够的避让空间，避免保护罩受压变形遮挡光路。

　　从实际应用场景来看，这类ToF测距模块常被集成在智能设备的避障系统中，比如服务机器人的近距离障碍物检测、自动感应水龙头的人体存在检测、智能闸机的通行物体识别、无人机的定高与近距避障，相比传统红外测距模块，它的测距精度不受被测物体颜色、表面反光率的影响，在强光环境下也能保持稳定的测距输出。模块的电路走线全部布置在PCB背面，正面仅布置必要的无源元件与接口焊盘，既减少了正面元件对光路的遮挡，也方便后期在正面粘贴遮光泡棉，进一步降低环境光对测量结果的干扰。板上预留的0402封装阻容元件全部采用回流焊工艺适配的焊盘设计，焊盘间距符合IPC-7351标准，量产时可直接通过SMT贴片机完成焊接，无需手工补焊元件。

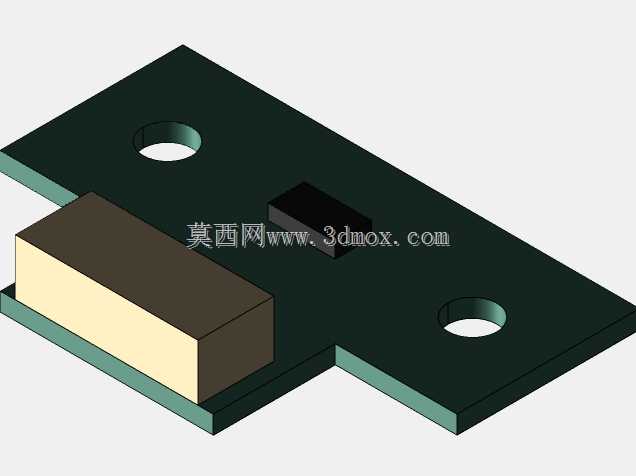

　　设计这款模块的三维模型时，需要重点还原几个关键尺寸边界：PCB板整体厚度为1.6mm，符合常规FR-4板材的标准厚度，安装孔的沉头深度为0.2mm，可容纳M3螺丝的沉头部分，保证螺丝安装后不会突出板面影响上层结构堆叠。探头保护罩的前端面与PCB前端边的距离为1mm，安装时如果需要在设备外壳上为探头开出光孔，光孔的中心需要与探头中心对齐，光孔直径建议不小于5mm，避免孔壁遮挡激光发射与接收的视场角。模块的供电与通讯引脚布置在PCB后侧的焊盘位置，焊盘间距为2.54mm，既可以直接焊接2.54mm间距的排针用于面包板调试，也可以直接焊接导线嵌入到最终产品内部，适配不同开发阶段的使用需求。

　　在结构适配性设计上，模块的异形切角位置刚好避开了安装时常见的结构立柱位置，很多小型智能设备的内部空间局促，常规矩形传感器板往往会和内部的固定螺柱、加强筋产生干涉，这款板型的切角设计可以在不缩小电路板有效布线面积的前提下，适配更多紧凑的安装空间。板上的元件最高高度除了探头保护罩之外，其余元件的高度均不超过1.2mm，也就是说在PCB背面距离板面1.5mm以上的空间就可以布置其他电路板或者结构件，不会产生元件干涉。测距模块的视场角为25度，在整机结构设计时，探头前方25度锥角范围内不能有不透光的结构件遮挡，否则会导致测距结果出现固定偏差，建模时可以将这个视场锥角作为参考几何，提前检查整机结构是否存在光路遮挡问题。

　　从电路布局的结构还原角度，模型中准确还原了板上所有丝印标识的位置，包括元件位号、板卡型号丝印，这些丝印虽然不影响结构安装，但在后期装配调试时可以帮助工程师快速核对元件位置，排查焊接问题。PCB的边角全部做了0.5mm的圆角处理，避免板边锋利的玻纤毛刺划伤装配人员的手指，同时也减少了板边应力集中导致的PCB开裂风险，在经常受到振动的使用场景下，比如移动机器人、无人机搭载场景，圆角处理的PCB比直角PCB的抗振动疲劳寿命更长。安装孔内部做了金属化处理，并且通过走线与板上的接地网络连通，安装时如果使用金属螺丝固定到设备的金属机架上，可以直接实现模块的接地屏蔽，减少外部电磁干扰对测距电路的影响，这一细节在做电磁兼容设计时尤为重要，不需要额外增加接地导线就能实现可靠的屏蔽接地。
