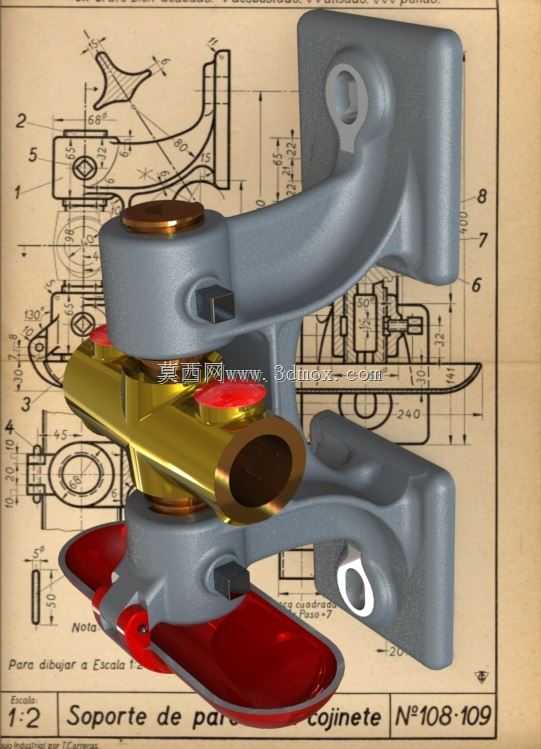

壁挂式带衬滑动轴承支撑座结构

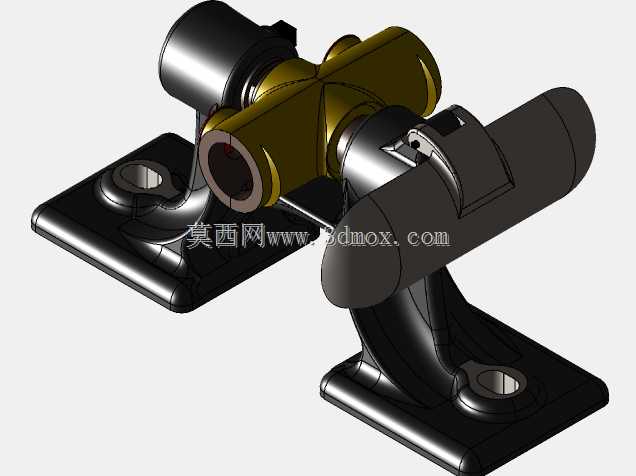

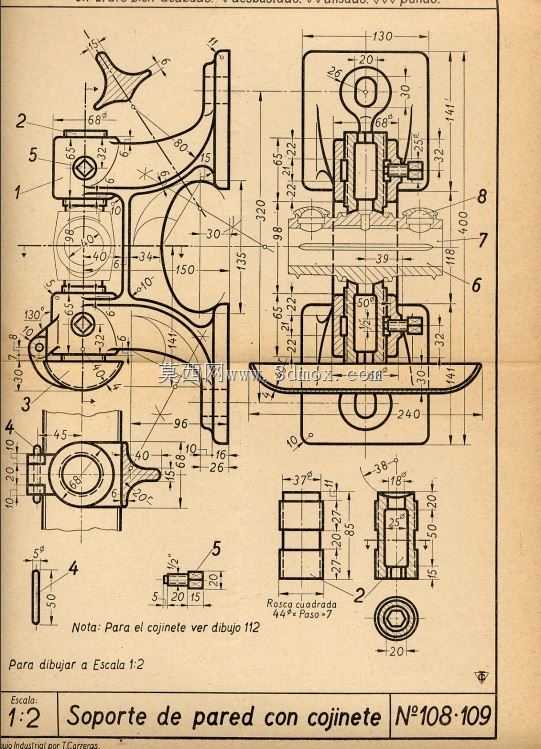

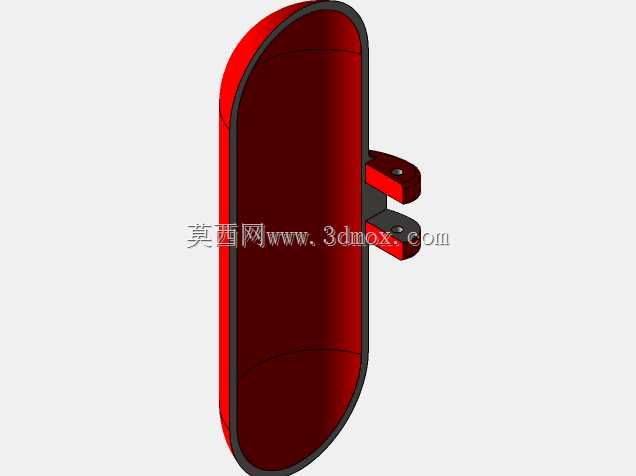

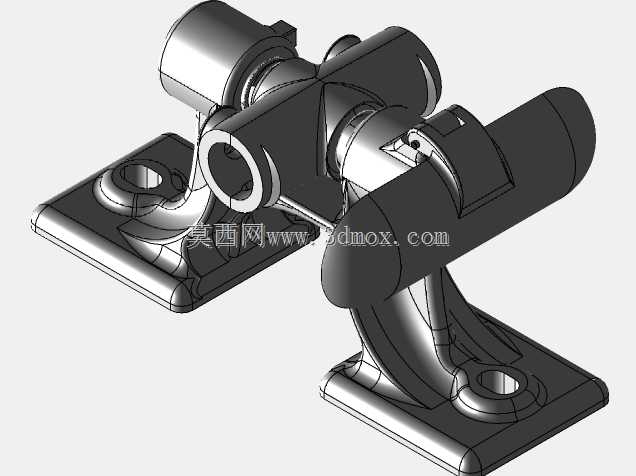

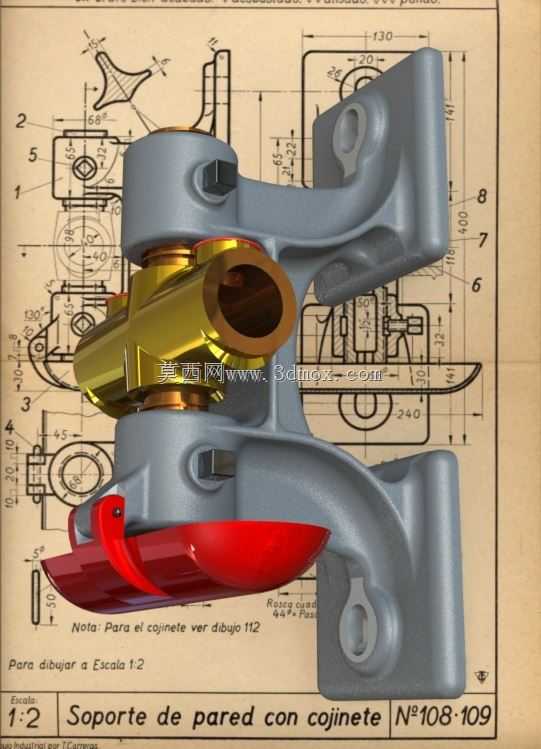

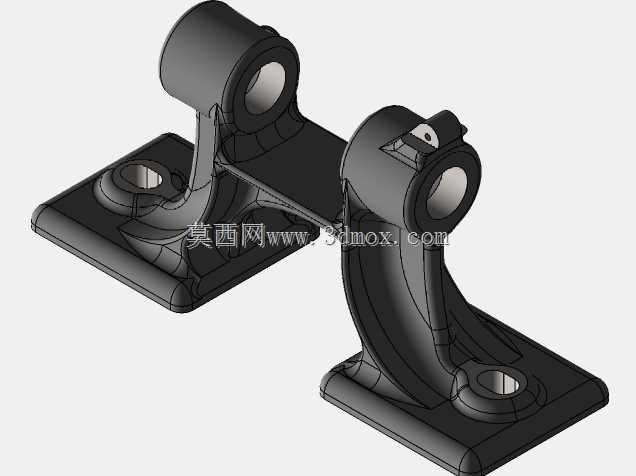

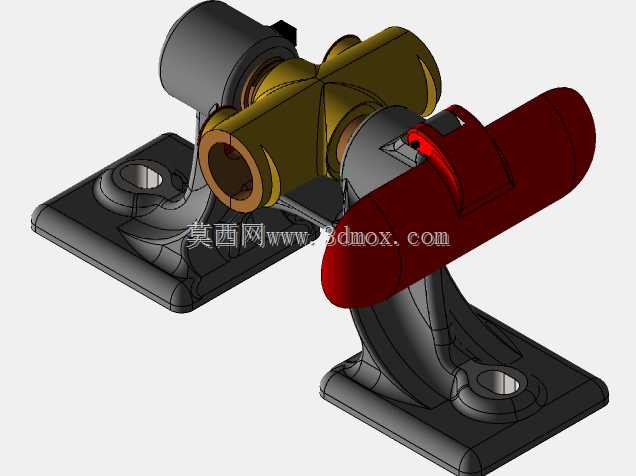

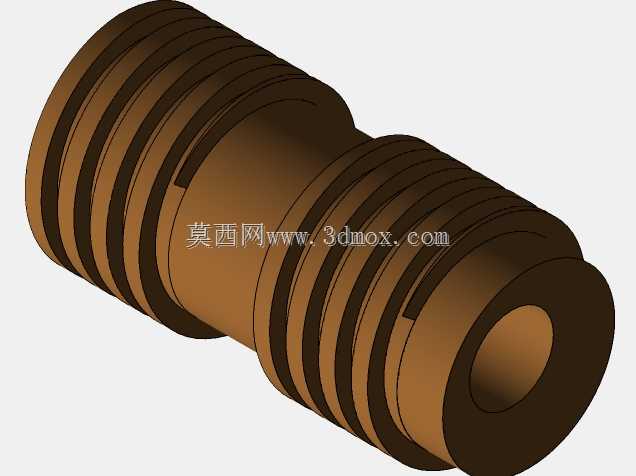

这类壁挂式带衬轴承支撑座，常应用在车间侧边动力传输工位、小型设备侧装传动单元、农用机械侧边传动轴定位场景中，核心作用是为穿装的转轴提供稳定径向支撑，同时通过壁挂式安装结构直接固定在立面机架、墙面预埋钢板或者设备立式侧板上，省去额外搭建卧式安装支架的工序，适配安装空间局促、无法布置卧式轴承座的作业场景。从结构设计来看，支撑座主体采用上下分体式铸造型腔，上下两个安装耳板预留沉头安装孔，可直接穿装螺栓完成立面固定，安装孔的孔位间距经过适配，既保证螺栓拧紧时不会与内部轴衬发生干涉，也能让支撑座承受转轴运转带来的径向载荷时，受力均匀分散到整个安装立面，避免局部应力集中导致座体开裂。中间的轴衬部分采用带翻边的铜质衬套结构，翻边卡在支撑座的型腔端面，既可以限制衬套在转轴转动时发生轴向窜动，也能承受一定的轴向载荷，适配带轻微轴向窜动的传动轴工况；衬套内壁预留润滑脂存储槽，日常维护时可以从注油点加注润滑脂，减少转轴与衬套之间的磨损，延长支撑组件的使用寿命。支撑座下方延伸出的弧形护板结构，一方面可以遮挡转轴下方的传动区域，避免车间内的铁屑、灰尘直接落到转轴与衬套的配合面，减少磨粒磨损的概率，另一方面也能在转轴发生意外脱落时起到临时托举防护作用，避免部件直接坠落引发安全隐患。设计过程中，安装耳板的厚度做了加厚处理，相比普通卧式轴承座的安装板，壁挂式结构的耳板需要承受更大的倾覆力矩，加厚处理后可以抵消转轴运转时的振动带来的力矩影响，避免长期运行后安装螺栓松动。整体安装边界上，支撑座的立面贴合面做了铣平处理，保证安装时与固定面完全贴合，不会出现倾斜导致转轴同轴度偏差；轴孔的中心高度经过匹配常规侧装传动轴的高度参数，适配多数小型传动设备的轴系布局，不需要额外调整安装位置的高度垫片，减少现场安装的调整工作量。上下两个安装耳板的孔位采用对称布局，现场安装时不需要区分上下方向，降低安装出错的概率；衬套与座体的配合采用过盈配合加端面定位销的方式，避免衬套在长期转动摩擦后发生跟转，保证支撑结构的稳定性。
