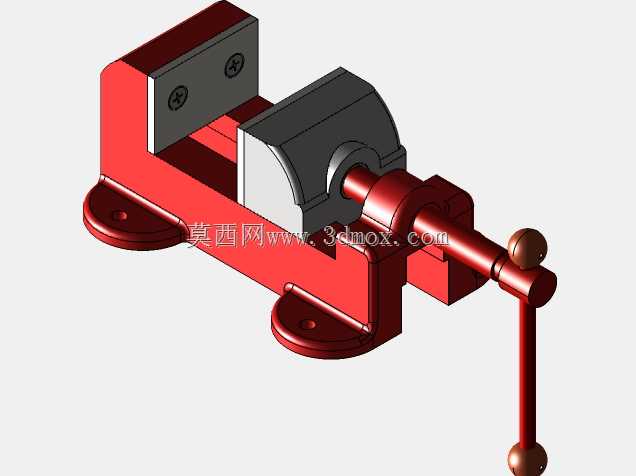

机用螺杆式快速夹紧台虎钳结构

这款螺杆驱动的机用虎钳，是金工车间、实训工位以及小型机加工工序里最常见的夹持工装，日常承担着工件定位、装夹固定的核心作用，不管是钳工划线、钻孔攻丝，还是小型铣床、磨床上的轻负荷加工，都能见到这类结构的应用。从实际使用场景来看，这类虎钳多固定在钳工台或者小型机床的工作面上，依靠底部带安装孔的两个法兰底座完成锁紧固定，安装时需要保证底座与工作台面贴合平整，避免装夹后出现受力倾斜，影响加工精度。

结构设计上，整体采用固定钳身与活动钳身配合的经典布局，固定钳身集成了底座结构，保证整体刚性，活动钳身通过梯形螺纹螺杆实现进给移动，螺杆末端搭配带防滑纹的摇把，操作时转动摇把即可带动活动钳身沿钳身导轨方向平移，实现钳口的开合动作。钳口位置单独设计了可更换的钳口板，通过沉头螺丝固定在钳身上，钳口板表面加工有交叉防滑齿纹，夹持工件时能增大接触摩擦力，避免工件在受切削力、敲击力时出现滑移，当钳口齿纹磨损后，只需拧下固定螺丝即可更换新的钳口板，无需整体更换钳身，大幅降低后期维护成本。

设计过程中，导轨配合间隙是需要重点考量的参数，活动钳身与固定钳身的滑动导轨面采用小间隙配合，既保证活动钳身移动顺畅无卡滞，又要避免间隙过大导致夹持时活动钳身上翘，影响夹持精度。螺杆的传动部分采用梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，能承受更大的轴向夹紧力，长时间使用也不易出现滑牙变形。摇把的长度经过力学匹配，操作人员手动转动时不需要施加过大的力，就能获得足够的夹紧力，同时摇把末端设计了球形端头，转动时不会硌手，操作手感更顺畅。

从安装边界来看，底部两个安装法兰的孔位间距符合常规钳工台、小型机床工作台的T型槽间距标准，安装时可以直接通过T型螺栓完成固定，不需要额外加工转接板。整体外形尺寸适配常规工位的操作空间，钳身高度设计符合人体工程学要求，操作人员站立操作时手臂自然下垂即可接触到摇把，长时间操作也不易产生疲劳。钳身的最大开口行程覆盖了常规小型工件的夹持需求，从几毫米厚的薄板到几十毫米的块料都能稳定夹持，适用范围覆盖了大部分常规金工作业的装夹需求。

在实际使用中，这类虎钳的活动钳身与固定钳身的贴合面还设计了防尘结构，能减少加工产生的铁屑、粉尘进入滑动导轨面，避免导轨磨损导致的精度下降，日常维护只需要定期在导轨面和螺杆螺纹处涂抹润滑脂，就能保证长期使用的操作顺畅度。整体结构没有复杂的传动组件，所有零部件都采用常规机械加工工艺即可生产，加工难度低，装配工序简单，后期故障排查也十分便捷，非常适合批量生产作为通用工装配备到各个作业工位。
