桌面多接口集线收纳覆盆子皮安装盒

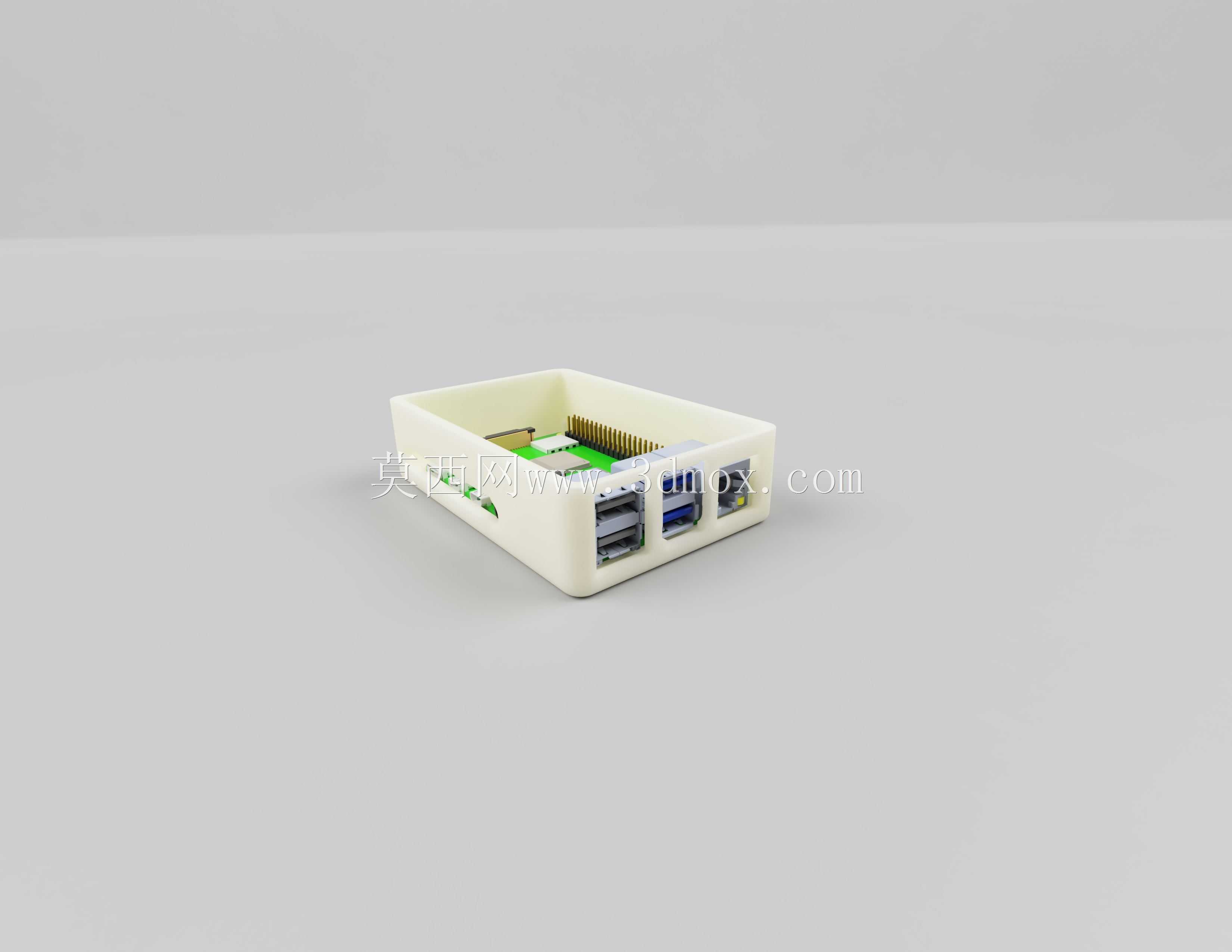

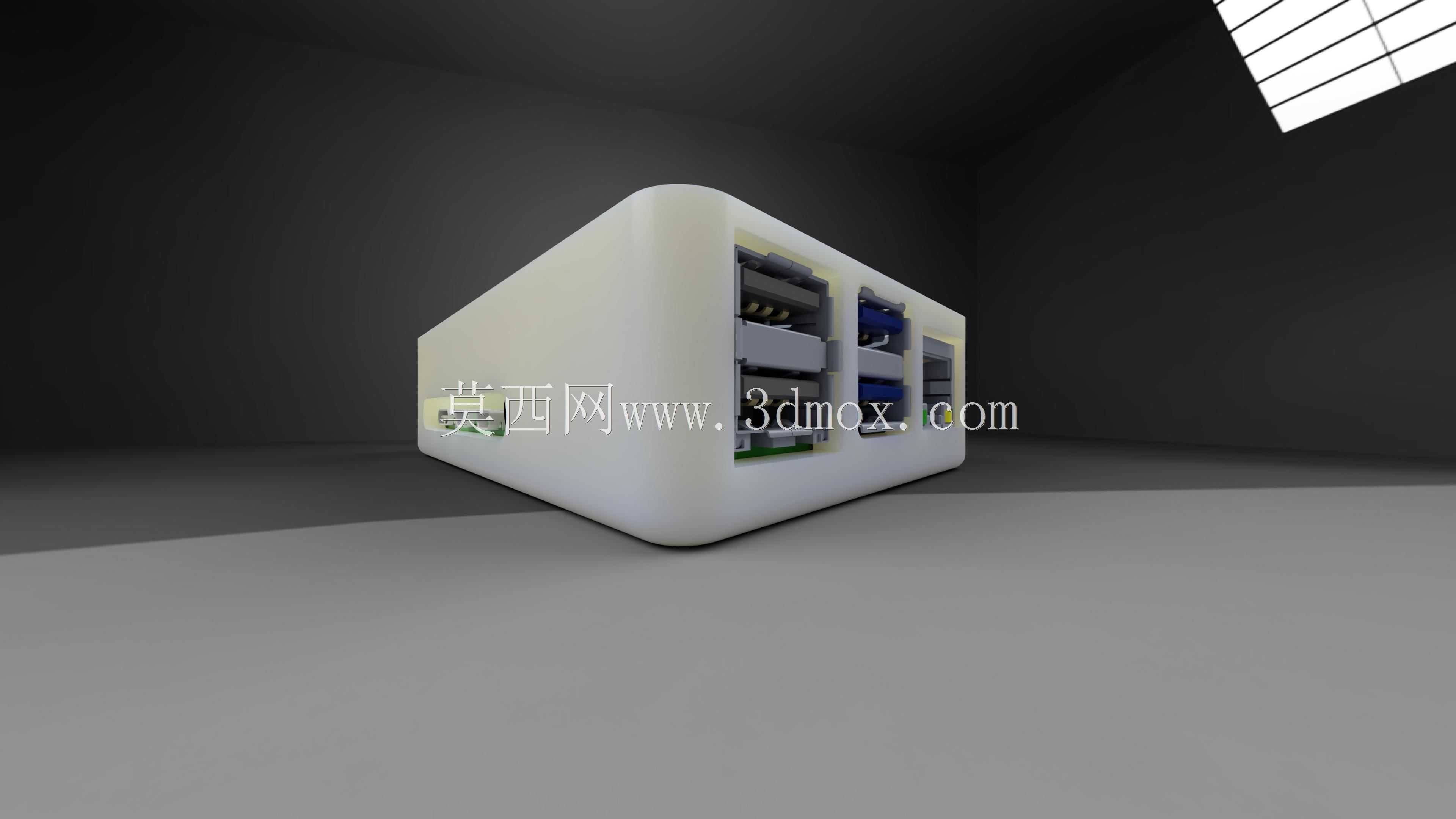

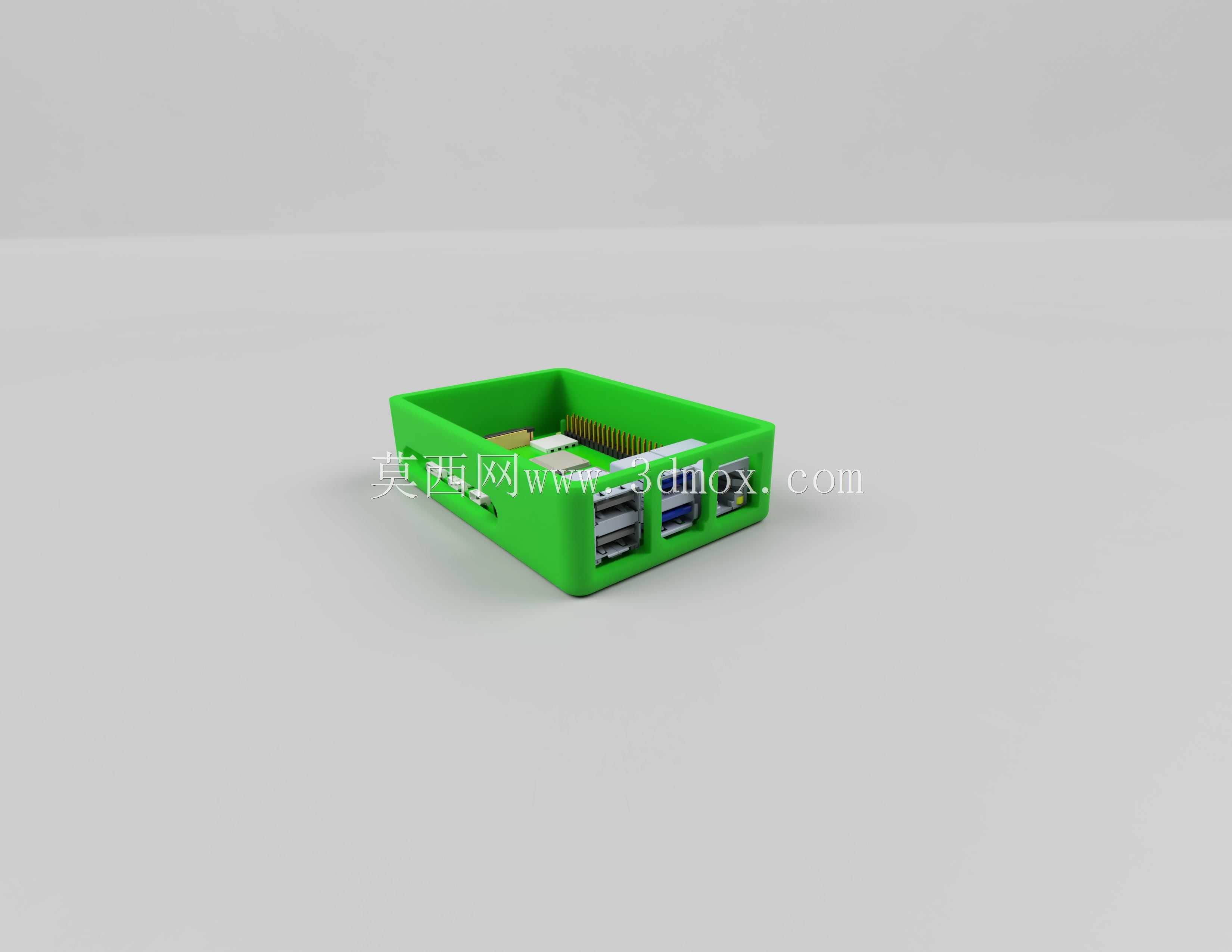

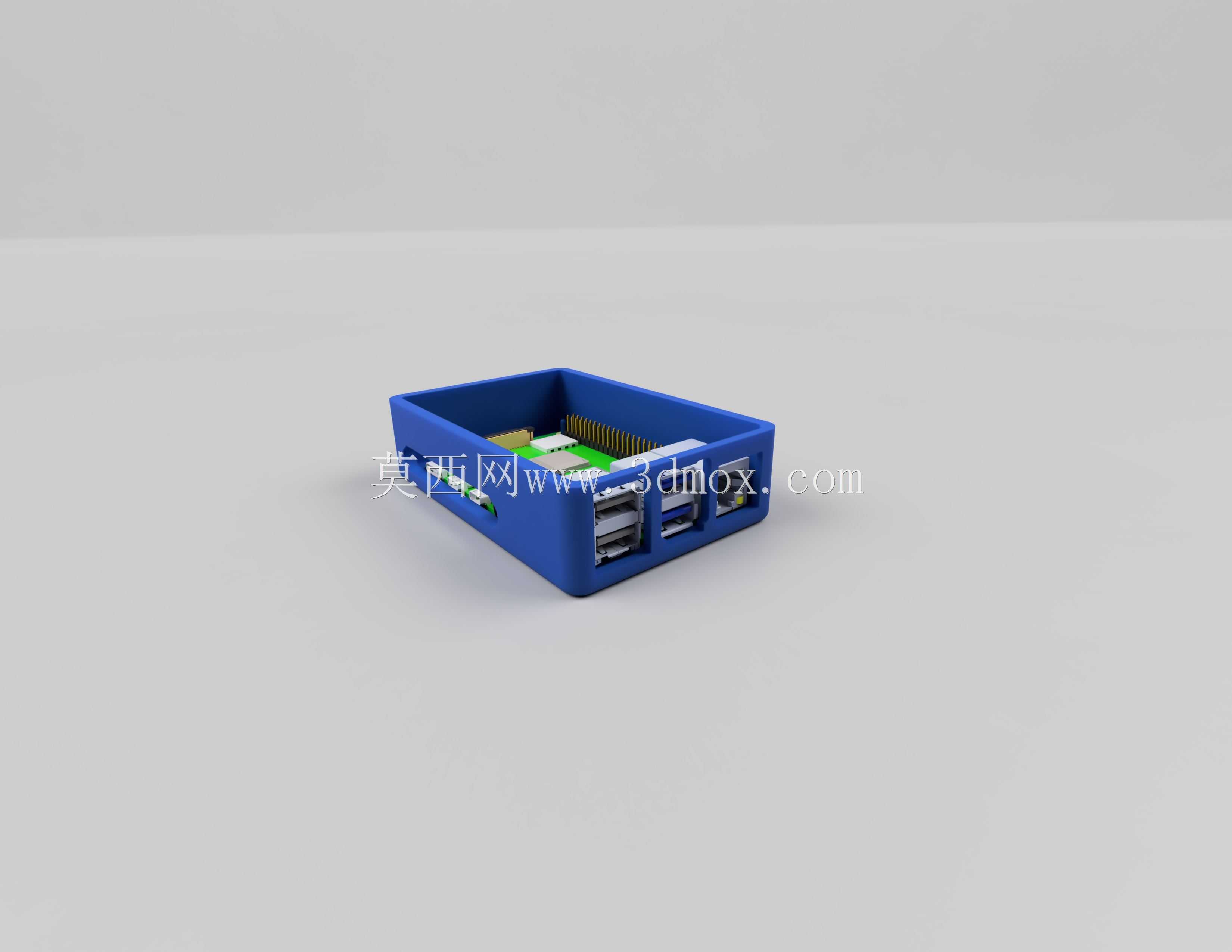

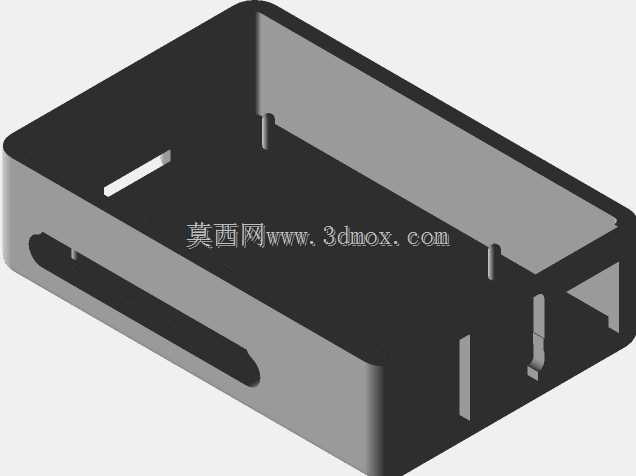

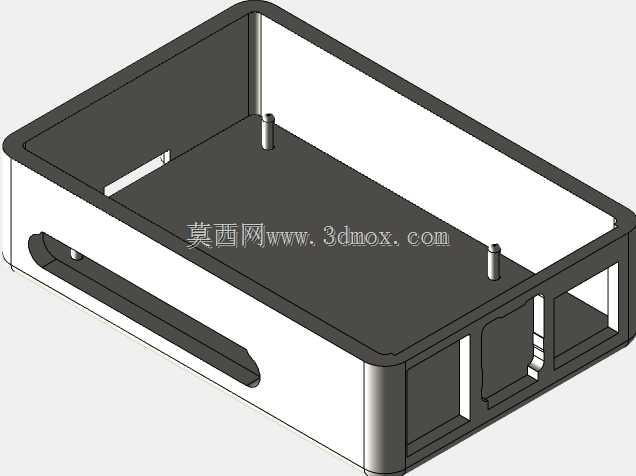

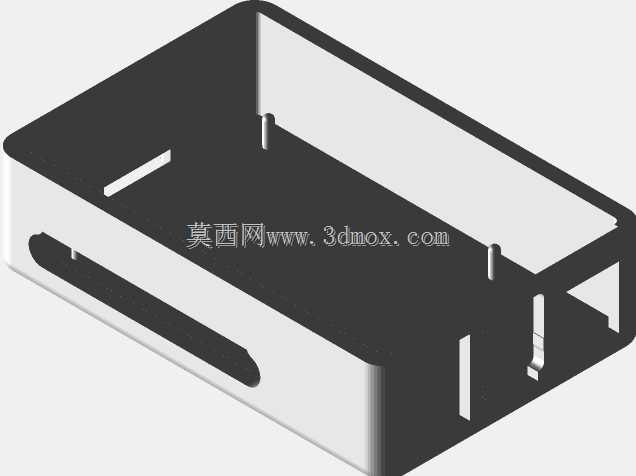

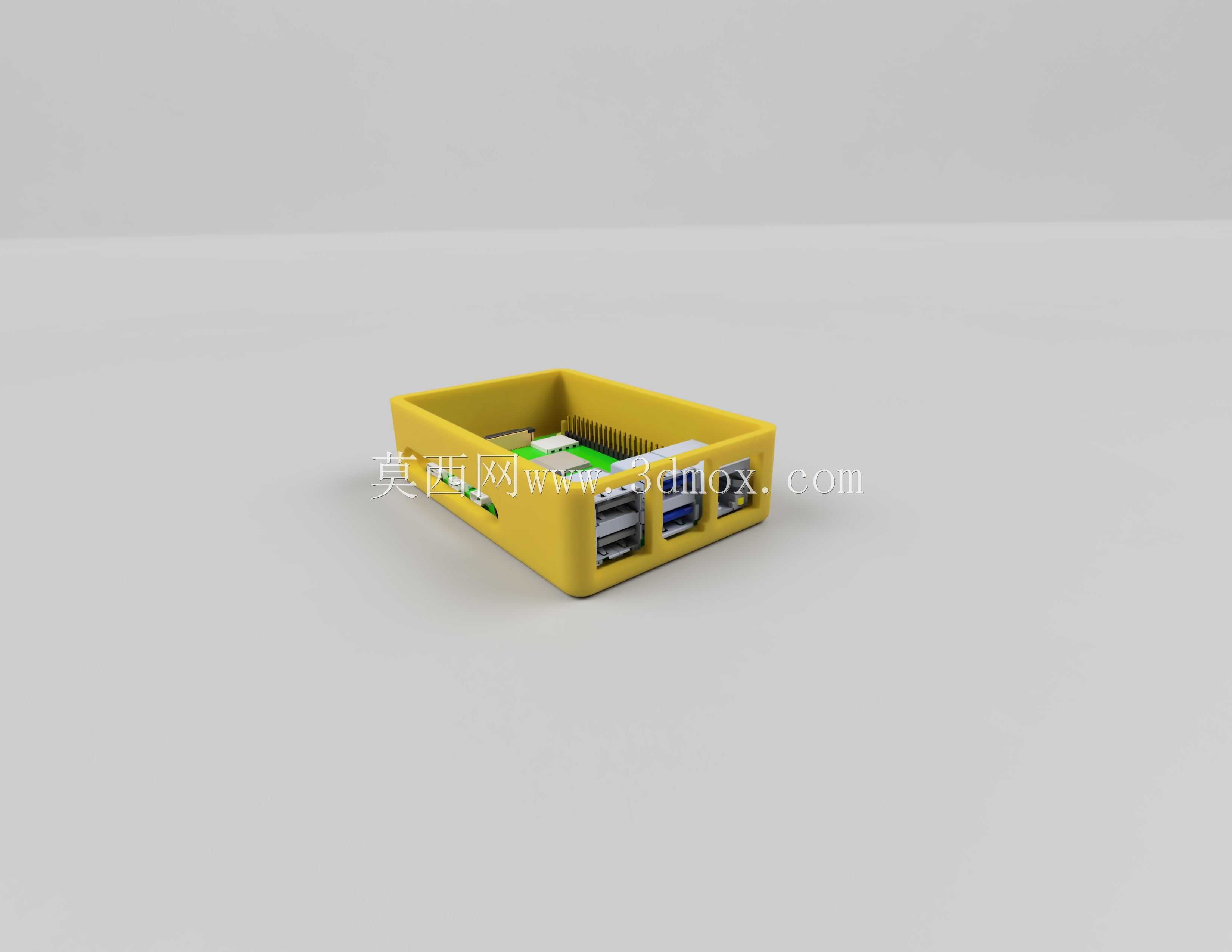

这款3D打印成型的板卡收纳结构，主要面向桌面嵌入式开发、小型电子设备集成场景使用，日常可直接放置在工作台面，也可通过侧边预留的固定孔位安装在设备机架内侧、弱电箱预留空位等场景，适配零散开发板的规整收纳需求，解决开发场景下板卡裸露易积灰、接口磕碰损坏、接线杂乱拉扯的常见问题。结构整体采用敞口式槽型设计，内部腔体预留了板卡安装的定位凸台，可直接卡入对应尺寸的核心板，不需要额外加装固定螺丝，拆装时直接取放即可，日常调试拔插接线时不会带动板卡移位。腔体侧边根据常用接口的排布位置预留了对应尺寸的开口，包含USB接口、HDMI接口、电源接口、网线接口的对应避让位，所有开口边缘都做了0.5mm的圆角导边处理，避免拔插接头时刮伤线材外被，也能防止打印层纹的锐边割手。盒体侧壁做了1.2mm的均匀壁厚，在保证打印成型后结构强度的同时，不会额外占用过多安装空间，整体外轮廓尺寸控制在掌心大小，放置在桌面不会挤占键鼠操作区域，安装在小型设备内部时也不会和其他元器件产生空间干涉。盒体内部还预留了理线齿结构，多余的短线材可以卡在齿槽内规整走线，避免线材在盒内杂乱堆叠影响散热，底部还开有阵列式的通风小孔，板卡长时间运行产生的热量可以通过小孔自然对流散出，不会因为封闭结构导致积热降频。设计时充分考虑了FDM3D打印的成型特性，所有结构均无大角度悬空面，打印时不需要添加额外支撑，打印完成后仅需简单去除底部 raft 即可直接使用，没有需要二次打磨的装配面，普通桌面级3D打印机即可完成制作，打印耗材适配常规PLA、PETG材料，日常使用场景下PLA材质即可满足强度需求，若需要在靠近热源的场景使用，更换PETG耗材打印即可提升耐温性能。盒体边角全部做了圆弧过渡，没有尖锐棱角，日常拿取时不会划伤桌面或手部，侧边还设计了内凹的抠手位，需要取出板卡时可以直接抠住抠手位掀开上盖（若搭配配套上盖使用），操作十分顺手。在实际工程应用中，这类小型收纳盒还可作为小型传感节点的外壳使用，将核心板、传感模块统一收纳在盒内，直接固定在设备外壁做数据采集终端，不需要额外定制金属外壳，小批量制作时成本远低于传统机加工外壳，且修改尺寸调整接口位置十分便捷，只需要调整三维模型对应参数即可重新打印适配不同版本的板卡。
