台式机CPU散热用轴流电脑风扇结构

日常做PC硬件散热结构选型时，这类标准尺寸的轴流风扇是接触最多的部件，不管是台式机CPU塔式散热器配套、机箱进出风位补装，还是小型ITX机箱的散热风道搭建，都绕不开这类结构的适配验证。从实际使用场景来看，这类风扇的核心作用是通过定向气流带走散热鳍片积攒的热量，或是推动机箱内部空气循环，避免硬件积热触发降频，在常规风冷散热方案里，它的风量、风压参数直接决定整个散热链路的最终效率。

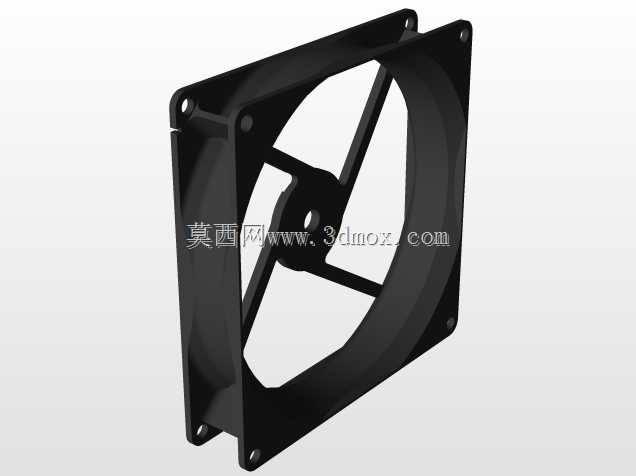

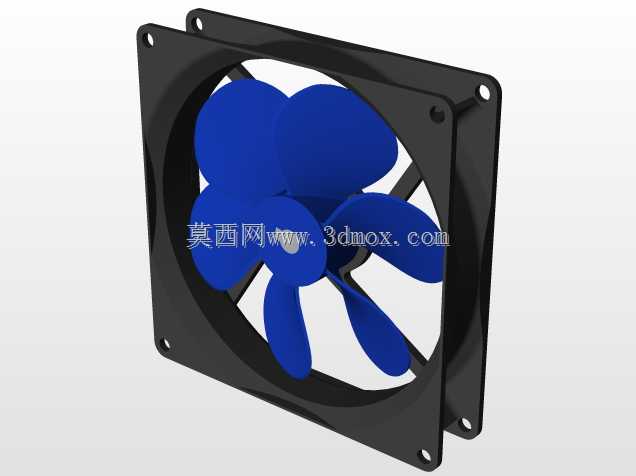

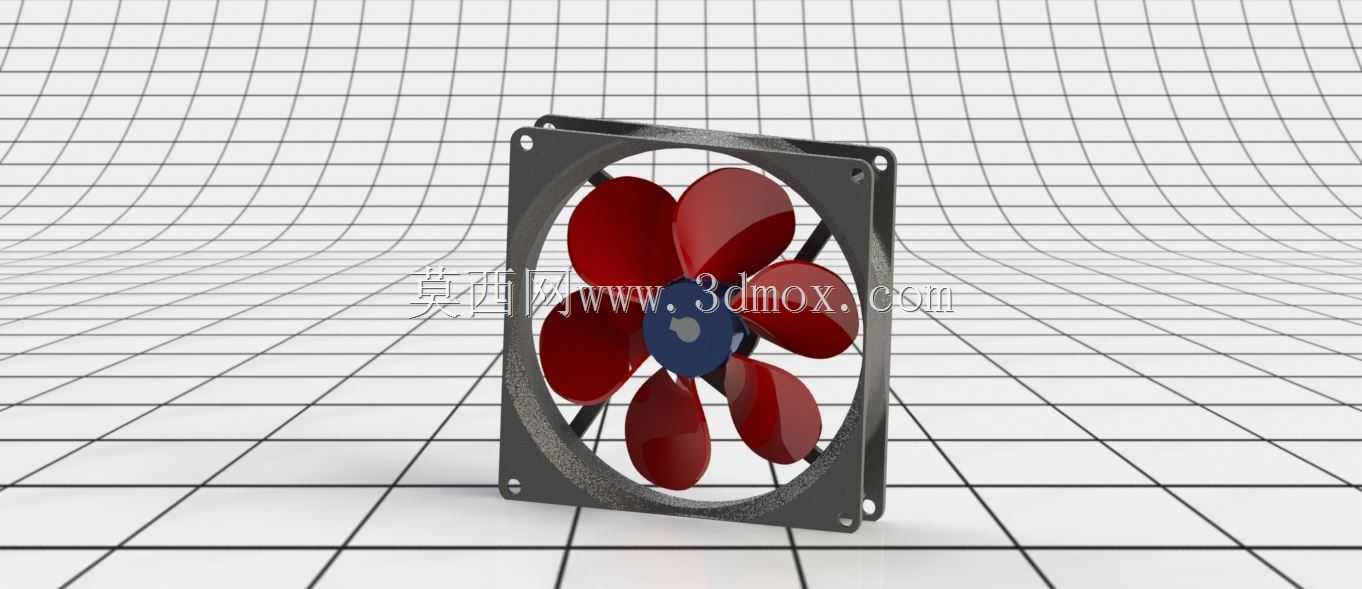

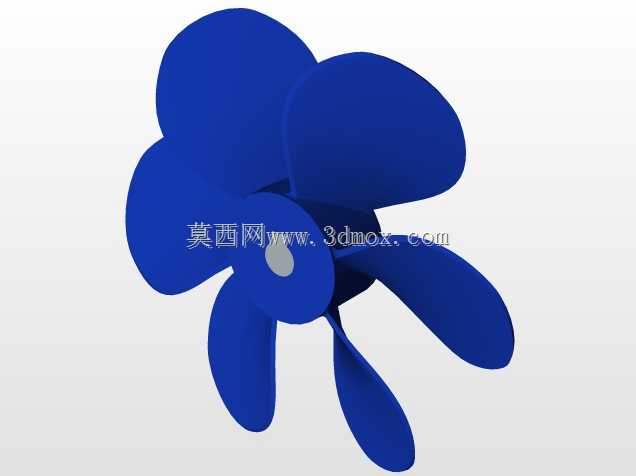

从结构设计逻辑来看，这款风扇采用方形外框搭配七叶弧形扇叶的布局，外框四角预留的标准安装孔位，完全匹配PC行业通用的安装孔距规范，不管是直接固定在机箱风扇位，还是通过卡扣、减震胶钉固定在CPU散热塔上，都不需要额外做转接结构，能大幅降低装机时的适配成本。外框的边框做了等宽加强设计，既可以避免安装时螺丝锁紧力度过大导致框体变形蹭扇叶，也能在扇叶转动时减少边缘漏风，让气流尽可能沿着轴向集中送出，提升有效送风距离。扇叶采用前掠式弧形曲面设计，这种叶型在建模时需要反复调整曲面曲率，平衡风量输出与转动噪音的关系——相比平直扇叶，弧形叶型能切割气流时减少紊流产生，在相同转速下能获得更平顺的气流，同时降低转动时的风切噪音，适配日常办公、家用场景下对静音的需求。扇叶中心的轮毂位置做了内凹式的电机容纳腔，把驱动电机完全藏在轮毂内部，既不会额外占用轴向安装空间，也能避免电机外露干扰气流走向。

做三维建模时需要重点把控几个安装边界尺寸：首先是外框的外形尺寸要符合通用120mm风扇的行业规范，厚度控制在常规25mm区间，这样才能兼容市面上绝大多数机箱、CPU散热器的安装位；其次是四角安装孔的中心距要严格对齐标准值，孔位周边做局部加厚处理，避免多次拆装后孔位开裂；扇叶和外框内壁的间隙要控制在合理范围，间隙过大会漏风降低风压，间隙过小则容易因为加工公差、长期使用后的轴承磨损出现扇叶蹭框的问题。另外扇叶的动平衡校准结构也在建模时做了预留，扇叶根部的配重槽位可以在生产时做动平衡调整，避免高速转动时出现震动，既可以降低运转噪音，也能延长轴承的使用寿命。这类风扇的供电接口一般采用标准的大四Pin或是小3Pin/4Pin结构，布线位置从外框侧边引出，不会干涉扇叶转动，也方便装机时走背线整理。

在实际选型验证中，这类结构的风扇除了PC散热场景，也可以适配小型机柜散热、工控设备局部通风等场景，只要安装孔距、厚度尺寸匹配，就能直接复用，不需要重新开模做结构调整，通用性很强。建模时把扇叶曲面、外框安装位、轮毂电机腔的参数做全参数化关联，后续如果要调整尺寸做80mm、90mm等其他规格的风扇，只需要修改对应参数就能快速衍生新的模型，大幅提升结构设计的效率。
