半入耳式无线蓝牙耳机及充电收纳盒结构

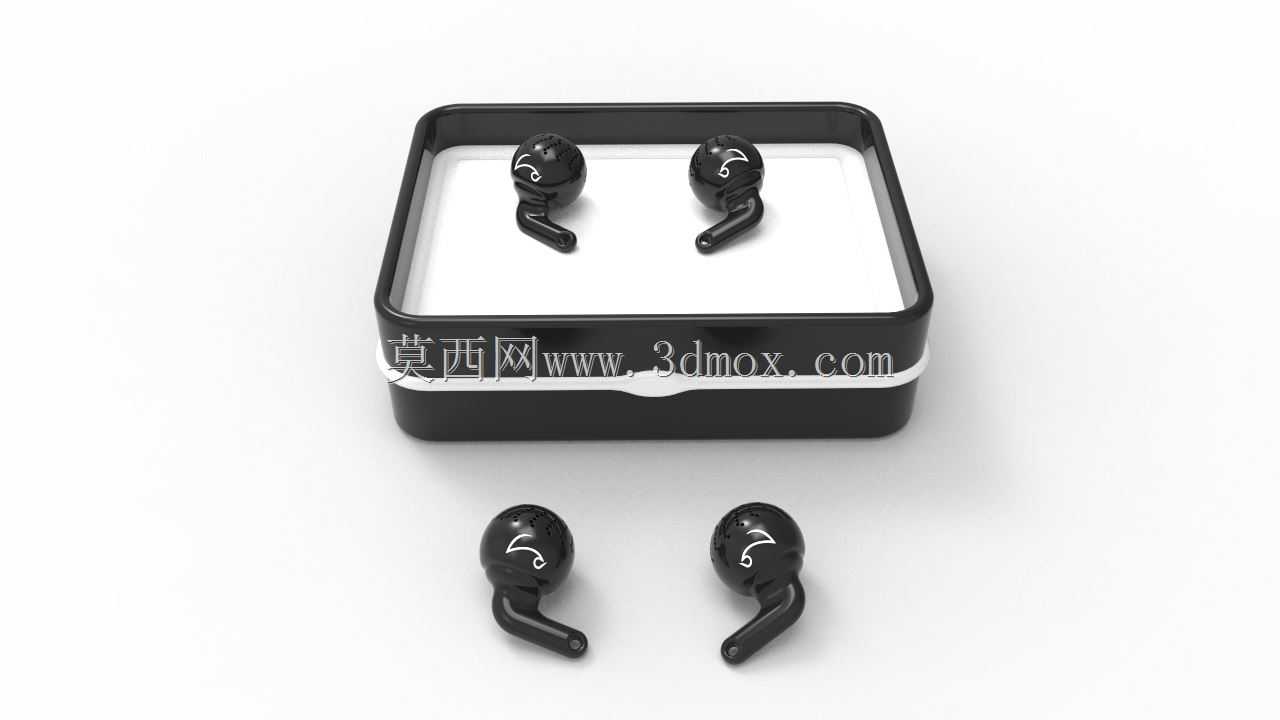

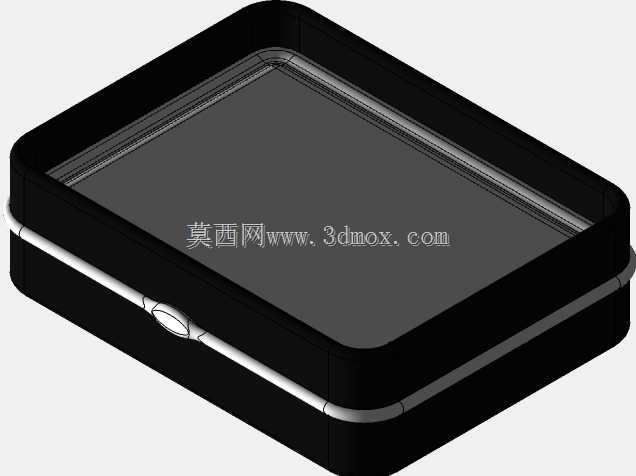

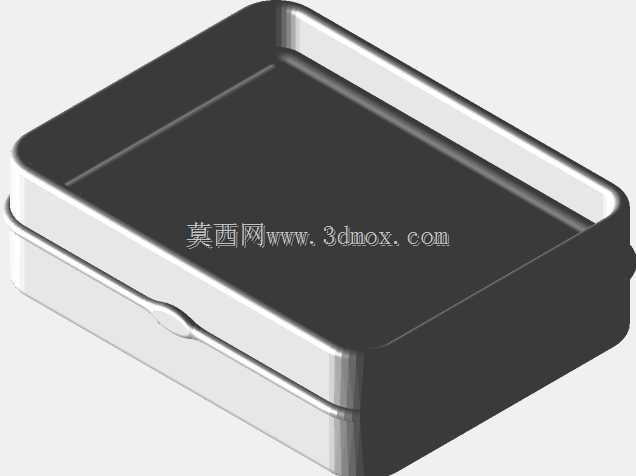

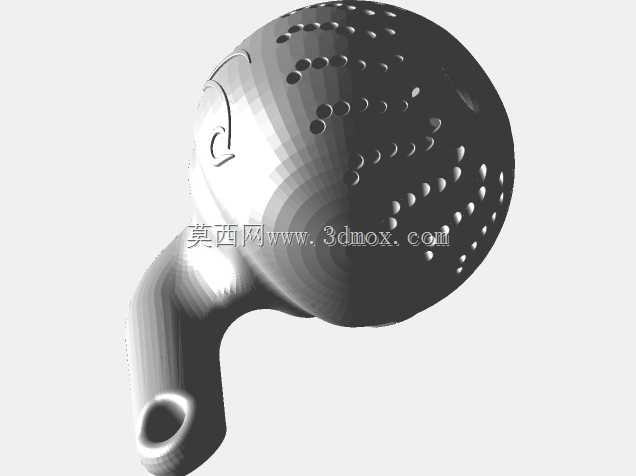

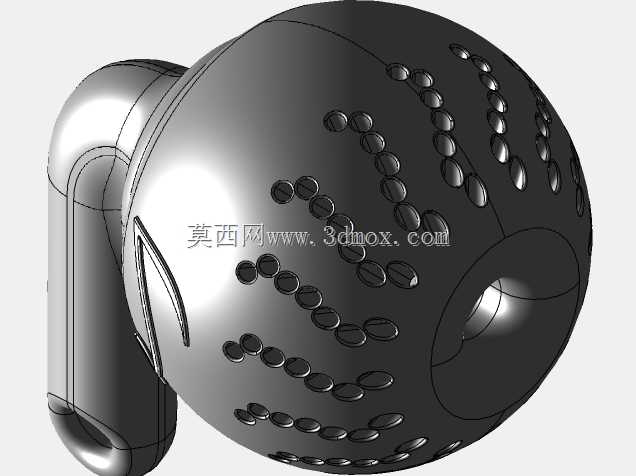

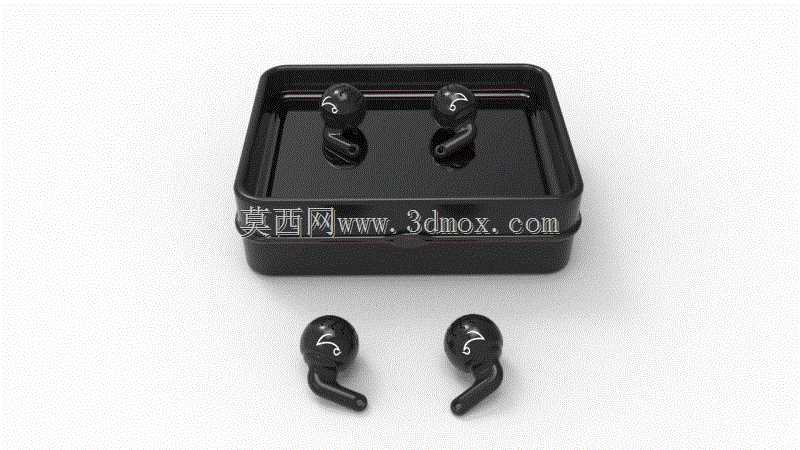

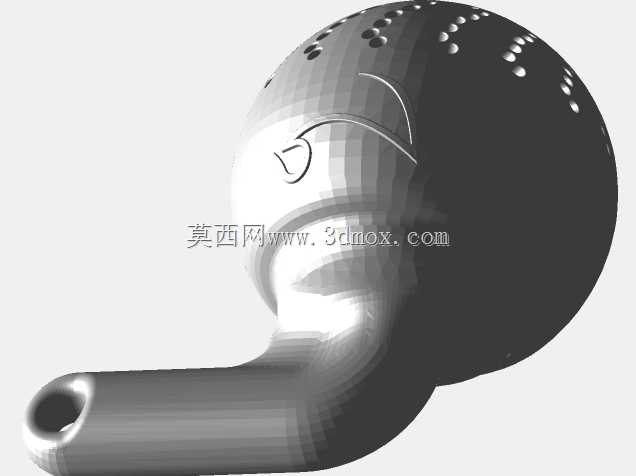

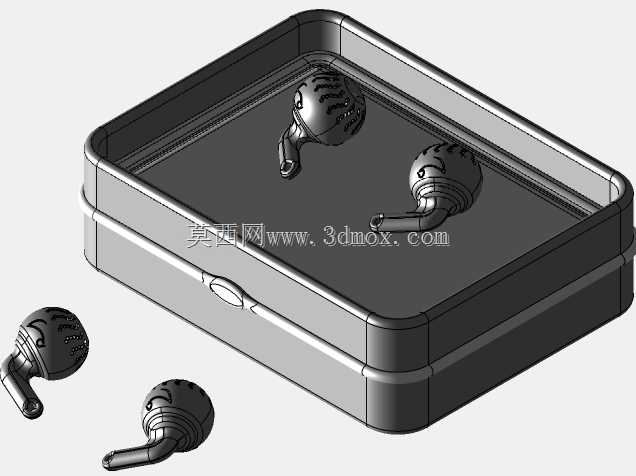

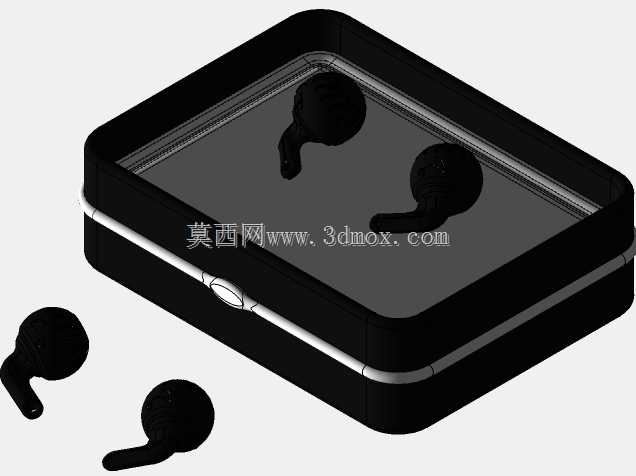

日常通勤、办公通话、运动休闲场景中，这类半入耳无线耳机是个人音频设备的主流选型，配套的收纳盒同时承担充电、防护、便携收纳的多重作用，建模过程中需要兼顾佩戴贴合度、结构可靠性与外观质感的平衡。耳机本体采用半入耳人体工学曲面设计，出声嘴位置做了贴合耳道轮廓的弧度处理，佩戴时不会对耳道造成过度挤压，长时间使用的异物感控制在合理范围；耳机柄部集成触控感应区域与通话麦克风开孔，开孔位置避开了手指常规握持触碰的区域，减少日常使用中的误触概率，同时麦克风拾音孔做了向内凹陷的导流结构，能降低环境风噪对通话拾音的干扰。配套的收纳充电盒采用圆角方型壳体设计，上下盖通过转轴结构实现开合，盒内的耳机定位槽完全贴合耳机外轮廓，放入后能自动吸附对齐充电触点，不会因为日常携带的晃动出现移位、接触不良的问题；盒体壁厚均匀，边角处做了大圆弧过渡，既提升了握持手感，也能避免跌落时应力集中导致的壳体开裂，盒盖闭合后的卡扣结构阻尼适中，单手即可完成开合操作，不会出现松垮自动开盖或者扣合过紧难以打开的问题。建模过程中先通过逆向扫描获取耳机佩戴接触面的点云数据，调整曲面曲率保证和多数人群的耳甲腔轮廓匹配，再拆分内部元器件的容纳空间，预留出电池、蓝牙模块、扬声器单元的安装位置，所有壳体拼接处都预留了0.15mm的装配间隙，保证后期注塑生产时的组装公差适配；充电盒内部除了耳机定位槽，还预留了内置充电电池、充电管理电路板的安装位，盒体外侧的充电接口位置做了沉台设计，接口端面和壳体外表面齐平，避免插拔充电线时刮蹭壳体表面。耳机整体重量控制在单耳5g左右，重心落在耳屏支撑位置，佩戴时不会出现容易滑落的问题；收纳盒整体尺寸可以轻松放入牛仔裤口袋或者小型挎包，外表面做了哑光磨砂质感的结构处理，不容易残留指纹和划痕，日常使用的耐脏性更好。耳机出声孔位置覆盖有防尘网的安装台阶，装配时可以直接将防尘网粘贴在台阶位置，不会出现凸起影响佩戴的问题，耳机柄底部的充电触点采用镀金弹片结构，和收纳盒内的顶针接触时电阻更低，充电稳定性更好。
