电脑水冷散热前置泵适配安装板结构

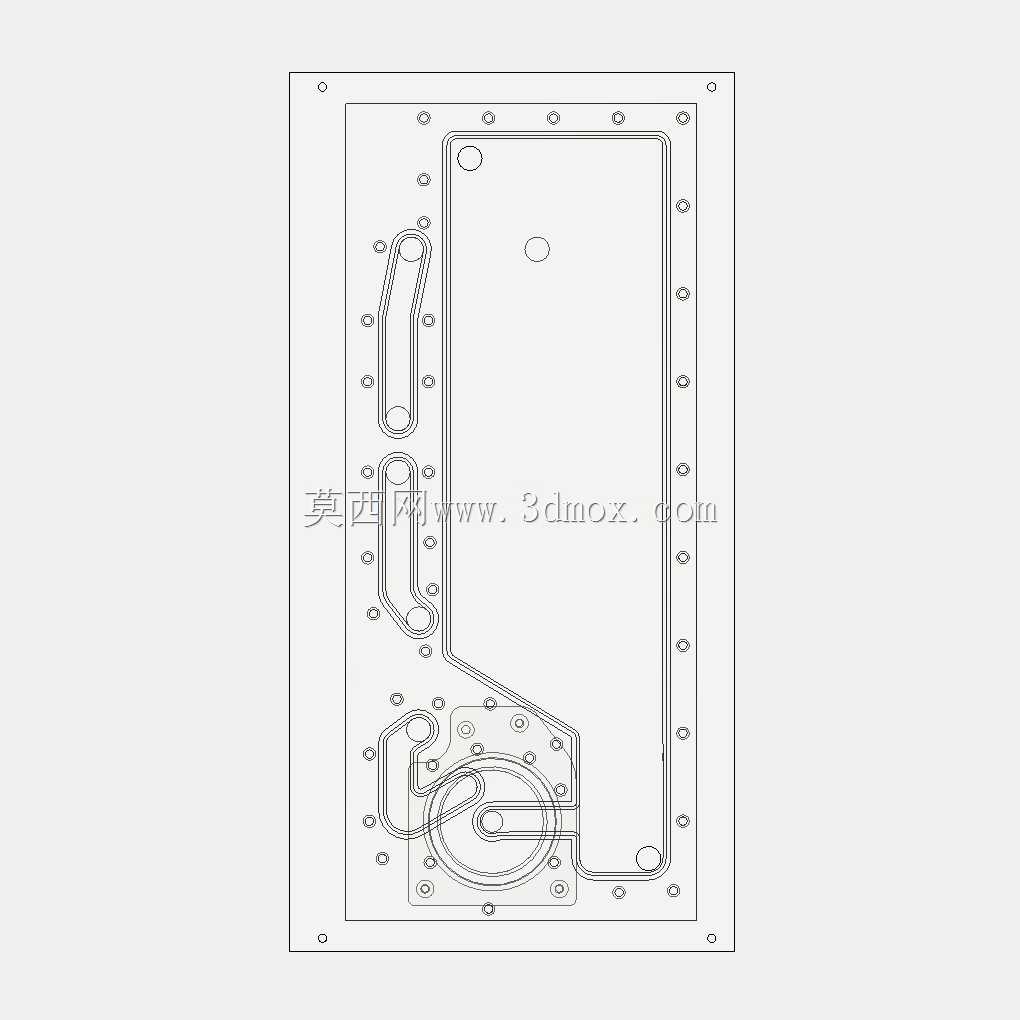

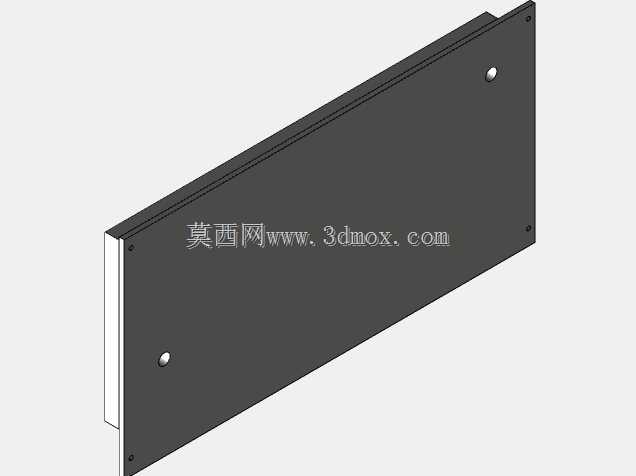

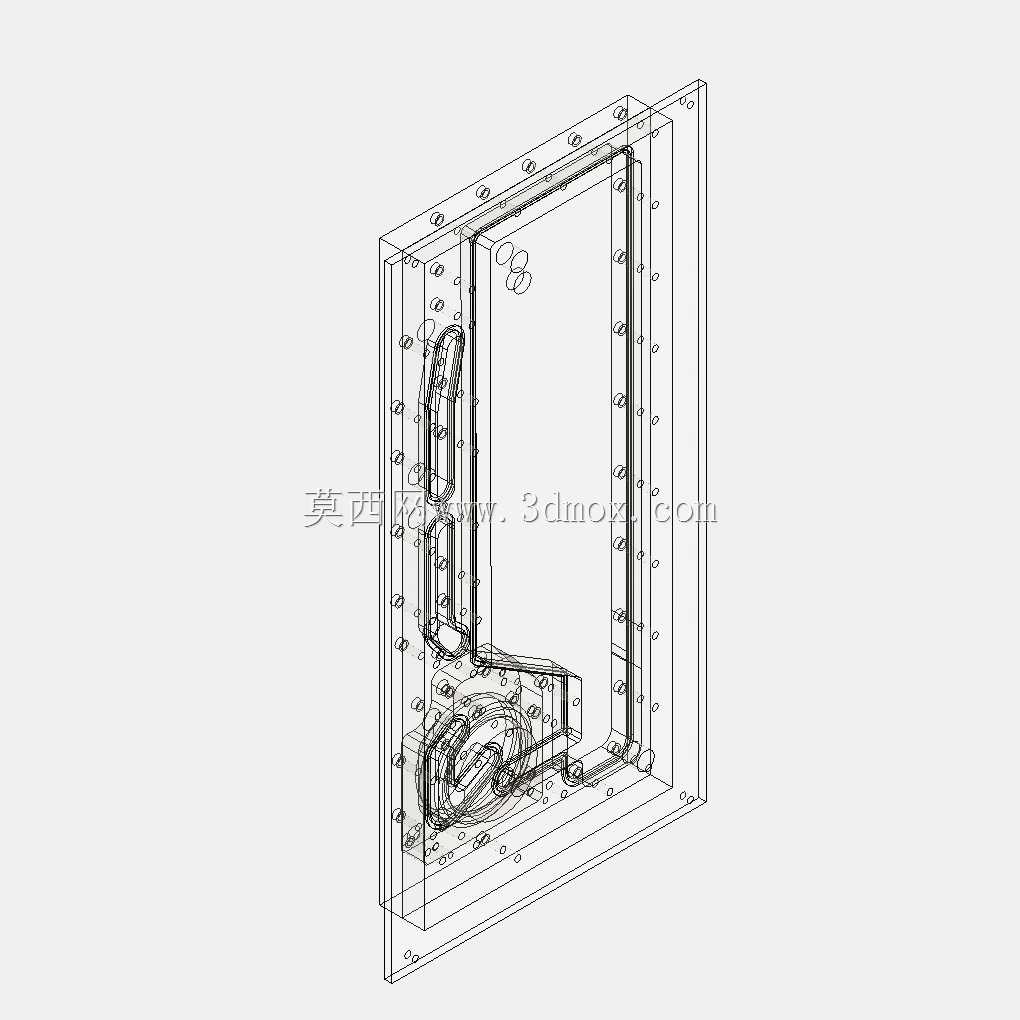

在DIY定制电脑水冷散热系统的搭建场景中，这类适配安装板是连接前置水泵与机箱内部主板、管路系统的核心结构件，主要承担水泵固定、管路走向约束、安装面密封配合的作用，解决分体式水冷系统中前置泵安装位不匹配、管路弯折干涉的常见问题。从结构设计来看，安装板整体采用矩形薄板构型，板体边缘预留了对应多款市售主板的固定孔位，孔位排布严格匹配多款主流电竞主板的安装孔距，安装时可直接固定在机箱前置仓位与主板之间的预留空间，无需额外对机箱进行打孔改造。板体上的流道轮廓采用一体化铣削成型的设计思路，两条平行的长圆形流道槽对应水冷管路的进出水走向，槽体边缘预留密封胶条的安装沉台，装配时可嵌入密封胶圈实现流道与水泵、管路对接面的静密封，避免冷却液渗漏风险。板体下半部分的圆形腔体为水泵叶轮的容纳腔，腔体周围的小孔位分别对应水泵的固定螺丝孔、进出水对接孔，孔位的同轴度公差控制在0.1mm以内，保证水泵安装后叶轮转动无卡滞，流道对接无错位。设计过程中充分考虑了不同主板的元件布局避让，板体右侧的斜边轮廓专门避开了主板供电模块、内存插槽的凸起区域，安装后不会与主板上的电容、散热马甲产生干涉，板体整体厚度控制在5mm以内，不会占用过多机箱内部空间，保证前置风扇、冷排的安装余量不受影响。流道的转弯处均采用圆弧过渡设计，避免直角弯折造成的冷却液流动阻力增大，圆弧半径根据管路通径匹配设置，保证冷却液在流道内的流速均匀，不会出现局部紊流、气堵的问题。板体上的所有固定孔均做了沉头处理，螺丝安装后端面与板体表面齐平，不会出现凸起刮伤水管、干涉其他配件安装的问题。实际装配时，可先将水泵与安装板下半部分的腔体对接固定，再将密封胶条嵌入流道槽内，随后将整体结构对准主板对应孔位锁紧螺丝，最后对接进出水管路即可完成前置泵的安装，整个安装过程无需额外制作转接件，适配性覆盖多款主流电竞主板型号，能够有效降低分体水冷系统的改装难度，提升管路布局的规整度。
