双工位精密流体输送移液执行模组

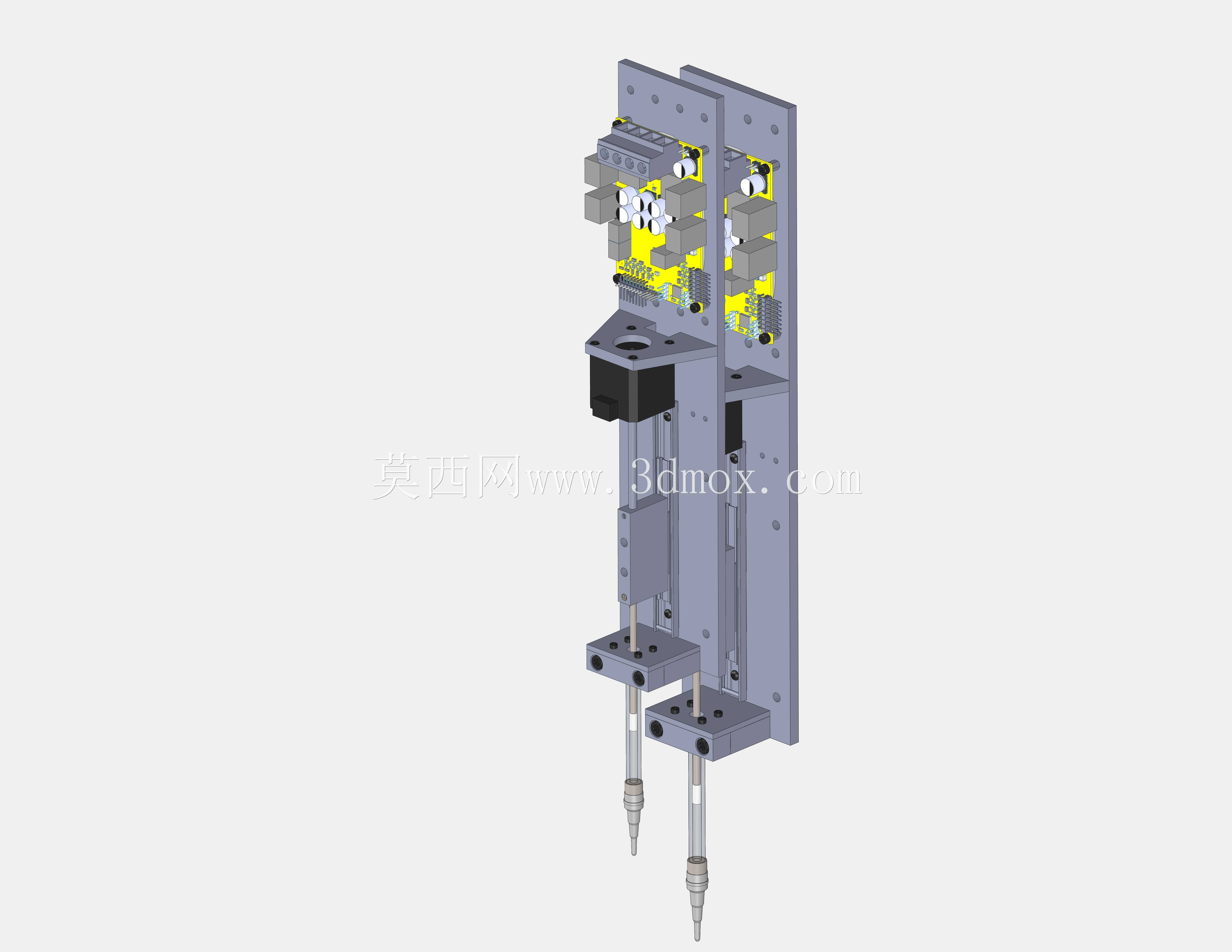

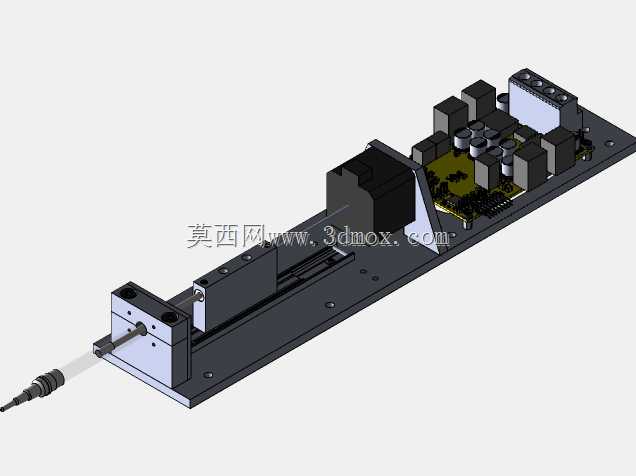

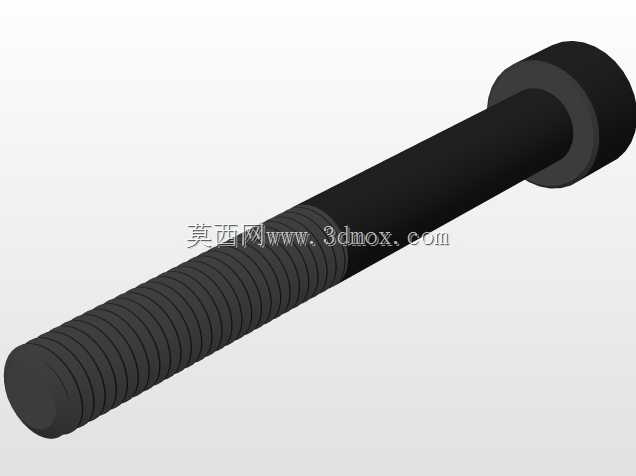

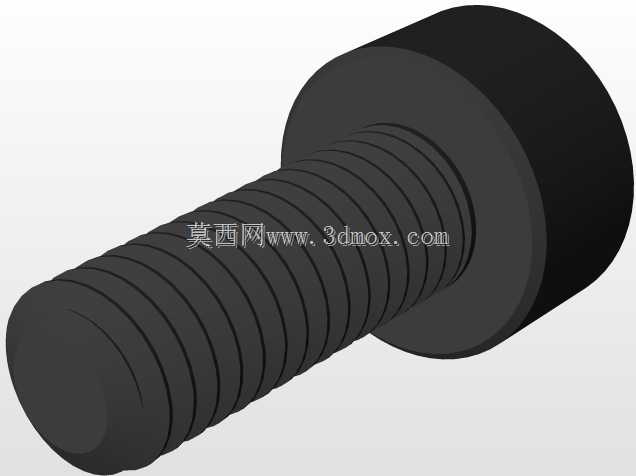

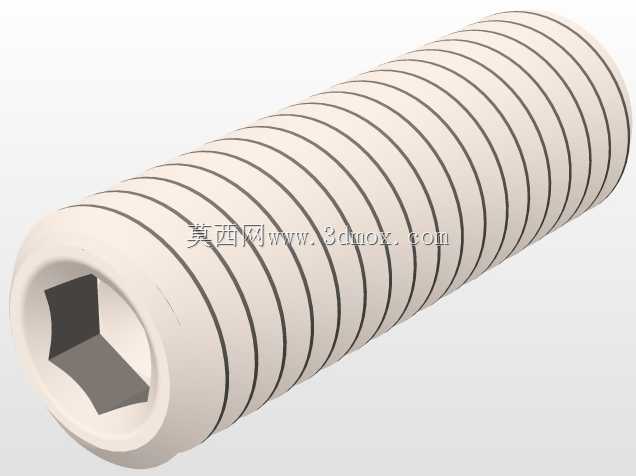

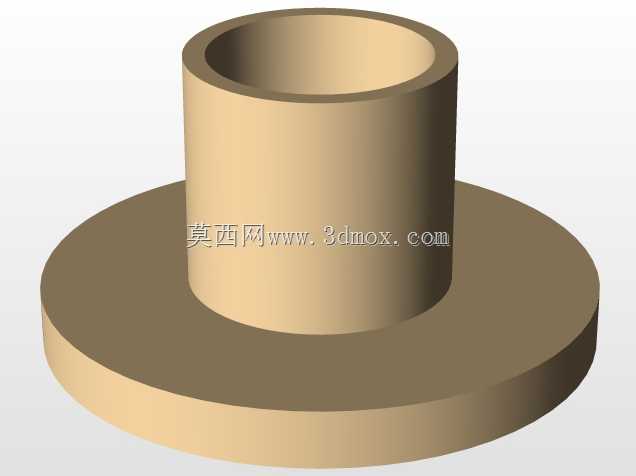

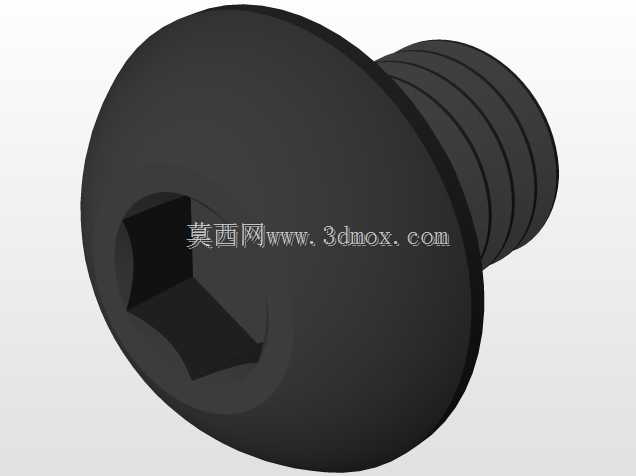

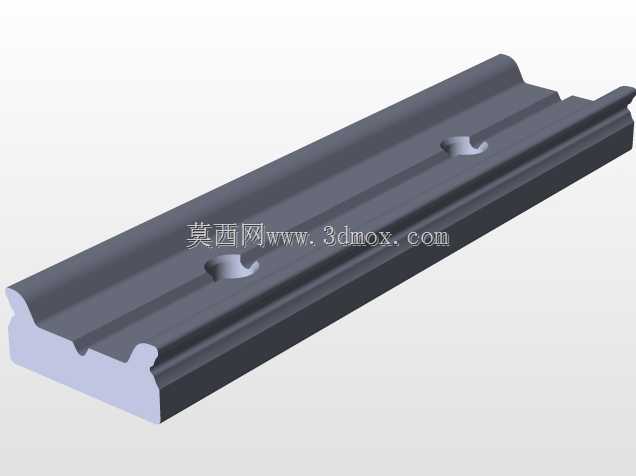

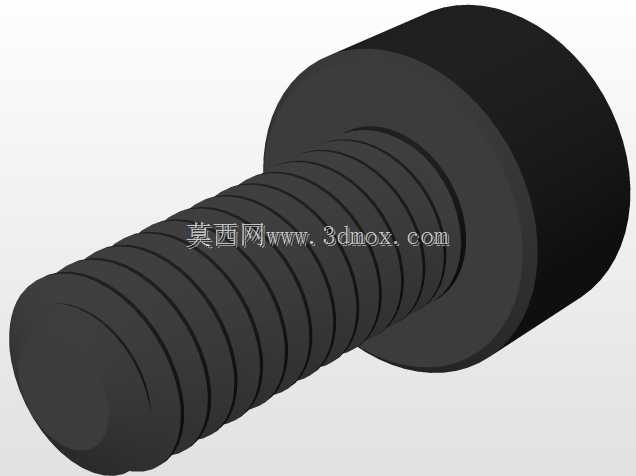

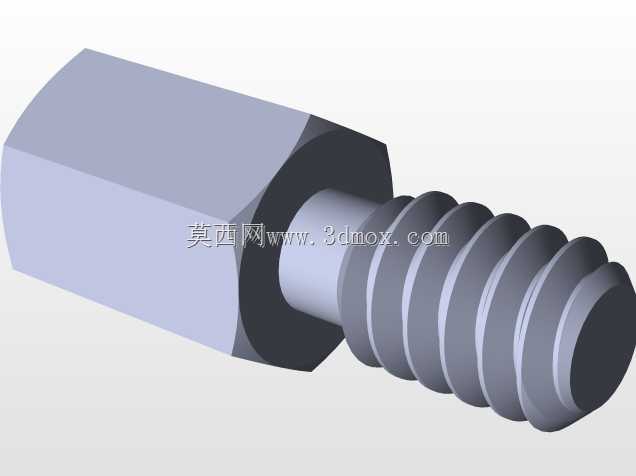

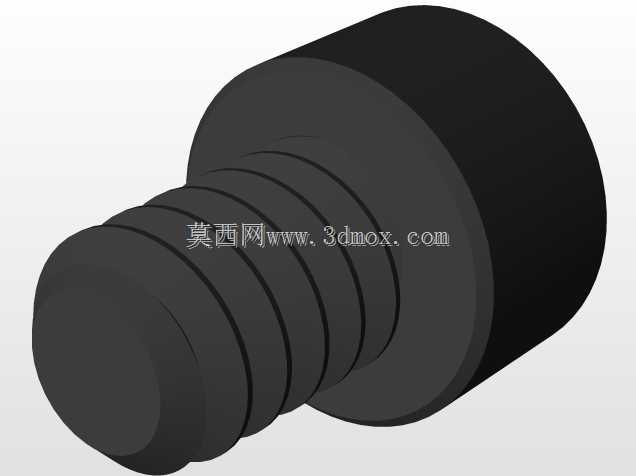

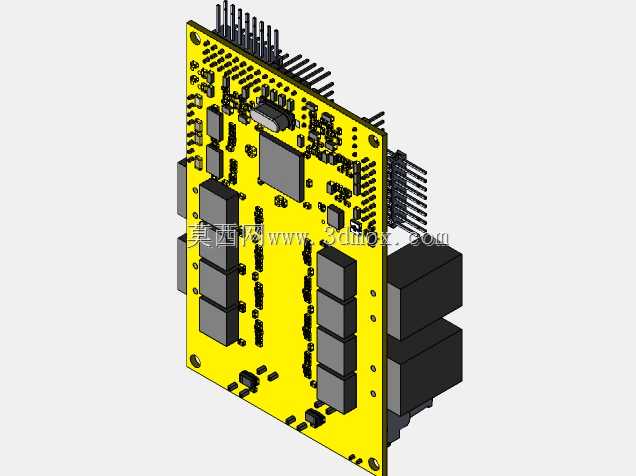

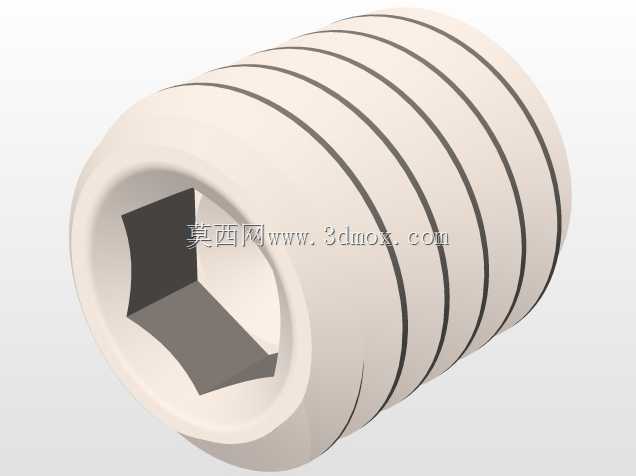

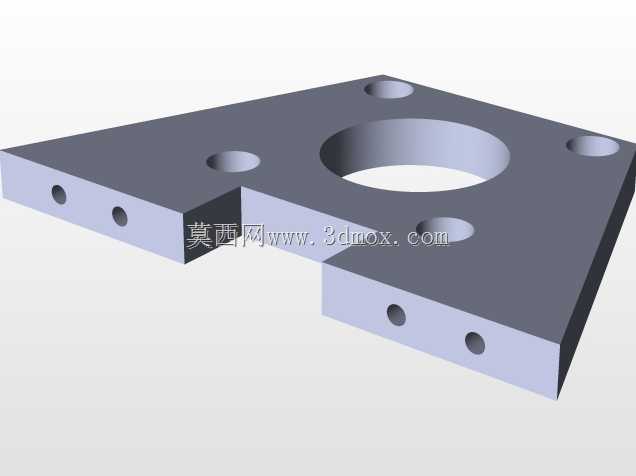

在体外诊断试剂分装、实验室样本前处理、小剂量电解液注液这类对流体定量精度要求严苛的场景里，这类双吸头结构的执行模组是整线设备里直接决定分装良率的核心部件。不同于单吸头逐次作业的结构，该模组采用双路并行的执行布局，可同步完成两个工位的吸液、移载、注液动作，在孔板批量加样、多联试剂瓶分装场景下能直接压缩近一半的单循环作业时长，适配节拍要求较高的连续化产线布局。从结构设计逻辑来看，模组采用立式安装的背板作为承载基准，所有驱动、传动、执行元件都集成在同一块安装立板上，安装时仅需固定立板上的预设安装孔位即可完成整机装配，不需要额外做复杂的同轴度校准，能大幅降低现场调试的工作量。驱动部分采用伺服搭配精密丝杆的传动方案，每一路吸头的升降行程都可独立控制，可适配不同高度规格的容器，不管是深孔板、离心管还是窄口试剂瓶，都能通过参数调整吸头下探深度，避免吸头触碰容器底部造成损耗或是吸液位置偏差带来的定量误差。吸头末端采用快换式的接口设计，日常维护更换不同规格的吸头时不需要拆解整体结构，仅需插拔即可完成更换，适配不同粘度、不同剂量的流体输送需求，从微升级的试剂分装到毫升级的电解液注液都能覆盖。模组的气路控制元件全部集成在立板上部的安装区域，电磁阀、真空发生器、管路走线都做了分层排布，气路路径尽可能做短，减少气路容腔带来的定量误差，同时也避免管路杂乱干涉运动部件的升降行程。从安装边界来看，模组整体为窄长型立式结构，横向占用空间较小，在多组模组并排排布搭建多通道移液工作站时，可根据需求灵活增减模组数量，最小间距可控制在单组模组的横向宽度尺寸，不会出现相邻模组干涉的问题。设计时还在每一路吸头的升降路径上预留了硬限位结构，即使软件参数设置失误也不会出现吸头过冲撞坏容器或是模组自身结构的问题，提升设备运行的容错率。在实际应用中，这类模组可直接搭载在XYZ三轴移载平台上，配合液位检测功能可实现自动追踪液面高度的吸液作业，避免吸头插入液面过深带来的液体挂壁、交叉污染问题，尤其适合生物医药、新能源注液这类对洁净度、定量精度要求较高的生产场景，整体结构没有冗余设计，所有元件都选用工业级标准件，后期维护替换配件的成本较低，适合批量集成到各类自动化流体处理设备中。
