晶圆加工用CMP环形检测扫描装置

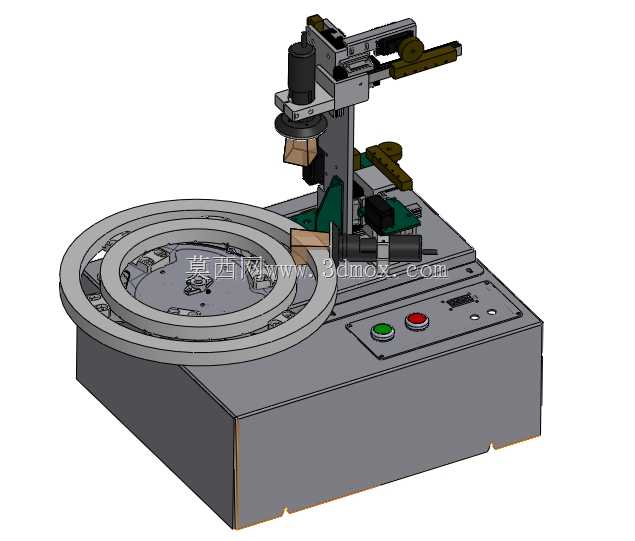

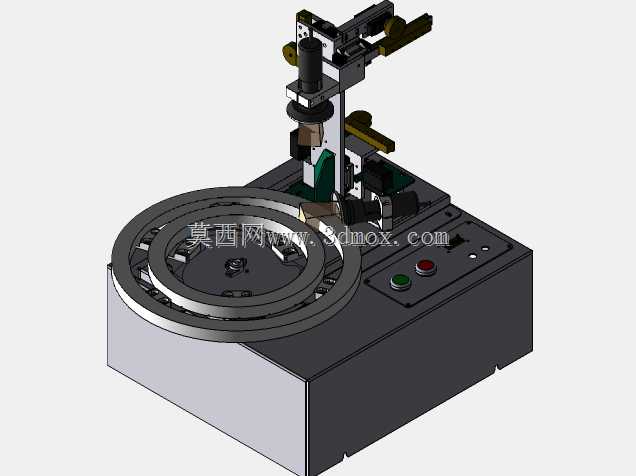

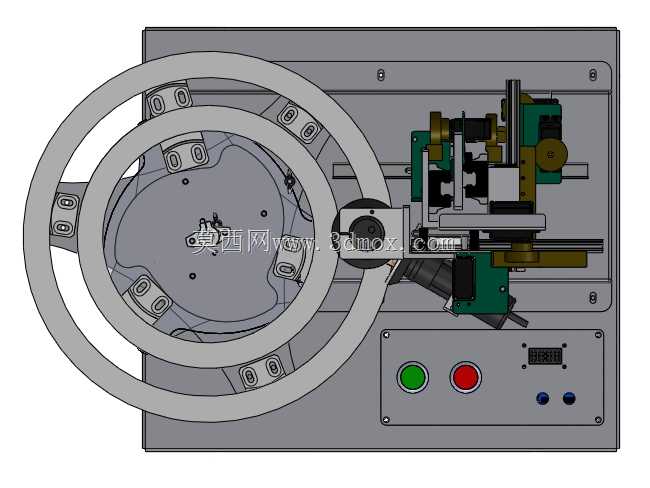

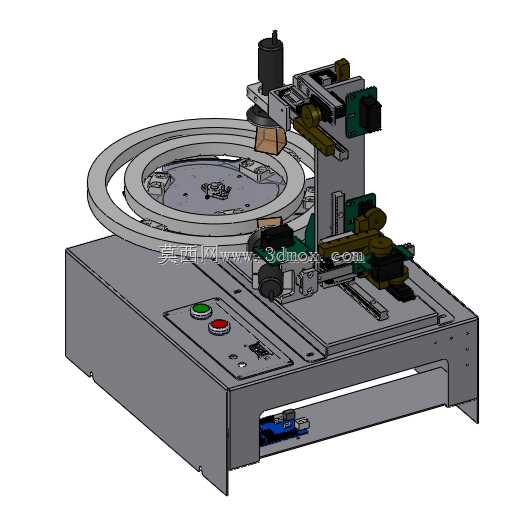

这套扫描装置主要面向半导体晶圆CMP制程后的表面形貌检测环节，适配8英寸及以下规格环形晶圆载具的在线检测需求，可集成在晶圆抛光工位的出料端，完成抛光后表面平整度、膜厚均匀性的非接触式扫描采集，替代传统人工抽检的低效模式，适配量产线的节拍要求。设备整体采用台式一体化布局，底座采用铸铁材质加工，兼顾安装基准的稳定性与抗振性能，底座台面预留了安装孔位，可直接固定在洁净车间的防静电工作台面上，整体外轮廓尺寸控制在600mm×500mm×450mm范围内，不会占用过多产线排布空间，侧边预留的走线槽可直接对接产线的气源与信号线路，无需额外改造周边配套设施。载台部分采用环形镂空设计，可直接承托CMP制程配套的环形保持架，载台下方配置高精度分度传动结构，可带动载具做定角度间歇回转，配合上方的扫描模组完成整圈环形区域的全覆盖数据采集，回转重复定位精度控制在0.02mm以内，避免扫描轨迹出现漏区或重叠偏差。上方的扫描执行模组采用双轴伺服驱动结构，竖直方向的伺服轴可根据不同厚度的载具与晶圆调整扫描头的工作高度，水平方向的伺服轴可带动扫描头沿径向移动，配合载台的回转运动，可覆盖环形载具上从内圈到外圈的全部检测区域，扫描头的安装支架预留了调节腰孔，可根据不同检测需求更换激光位移、视觉成像等不同类型的检测端头，无需重新设计安装结构。设备操作面板集成在底座前端的斜面上，配置启动、急停实体按键与状态指示灯，操作人员可直接在工位旁完成设备启停操作，面板内部预留了IO接口，可对接产线的MES系统，上传检测数据并接收产线的调度信号。设计过程中优先考虑了洁净车间的使用要求，所有运动部件都配置了无尘防护结构，避免运行过程中产生粉尘污染晶圆表面，传动部件采用低发尘的润滑脂，适配半导体制造车间的洁净度等级要求，走线全部采用内置式布局，避免外露线路积尘影响洁净环境。设备的安装基准面经过精磨加工，安装时只需调整底座四个角的调平脚杯，即可保证载台的水平度满足扫描精度要求，无需额外搭建安装机架，可快速部署到现有产线中，适配不同厂家的CMP设备出料端对接需求。
