可弯曲伸缩螺旋电缆三维结构设计

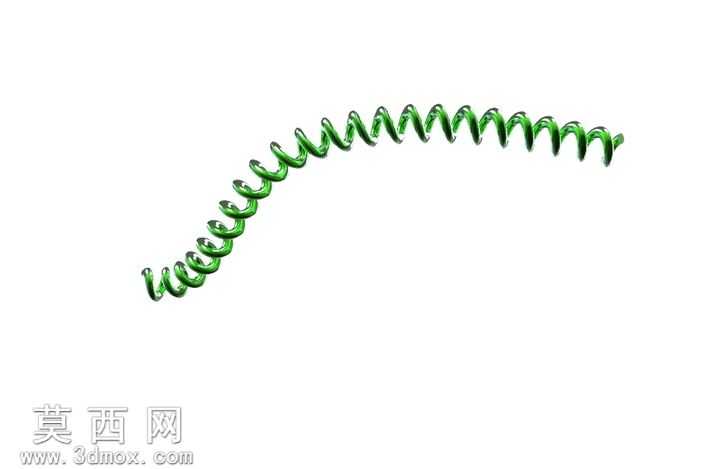

本作品为螺旋电缆的三维建模设计，建模过程依托三维参数化设计软件完成，整体以等距螺旋线作为核心路径基准，首先根据常规螺旋电缆的实际应用尺寸设定螺旋圈数、节距、中径参数，同时预留出两端平直的接线段长度，确保模型符合实际线缆的使用形态。建模时先绘制螺旋扫描路径，再绘制电缆的圆形截面轮廓，通过扫描特征生成连续的螺旋线缆主体，为还原真实螺旋电缆可随意弯曲、伸缩的特性，建模过程中对螺旋段的曲率进行了连续化处理，避免出现生硬的折角，保证模型在调整弯曲角度时各圈螺旋的形变过渡自然，不会出现结构干涉。材质渲染阶段，针对电缆外层的PVC绝缘护套材质，调整了材质的漫反射、粗糙度与高光参数，还原出塑料护套略带哑光的细腻质感，同时在螺旋的缝隙处添加了柔和的环境阴影，突出螺旋结构的层叠立体感，渲染背景采用简洁的浅灰色渐变，将视觉焦点集中在电缆本身的结构形态上。结构设计上，该螺旋电缆模型还原了实物的弹性伸缩特性，螺旋段的每一圈间距均匀，线缆直径保持一致，两端的平直段可根据实际接线需求调整长度，既可以保持自然垂落的弯曲形态，也可以拉伸至更长的使用长度，松开后可回弹至初始螺旋状态，完全匹配现实中螺旋电源线的使用特性。设计思路围绕简洁实用的教学演示需求展开，没有添加多余的装饰结构，重点突出螺旋电缆的核心螺旋形态与可弯曲伸缩的结构特点，可作为线缆类零件建模的教学参考案例，也可用于电气布线场景的装配示意，帮助学习者掌握螺旋扫描类特征的建模技巧，理解弹性螺旋线缆的结构设计逻辑，模型的参数可根据实际使用需求进行调整，适配不同线径、不同螺旋尺寸的电缆设计需求。
