多功能自助服务终端读卡器安装结构

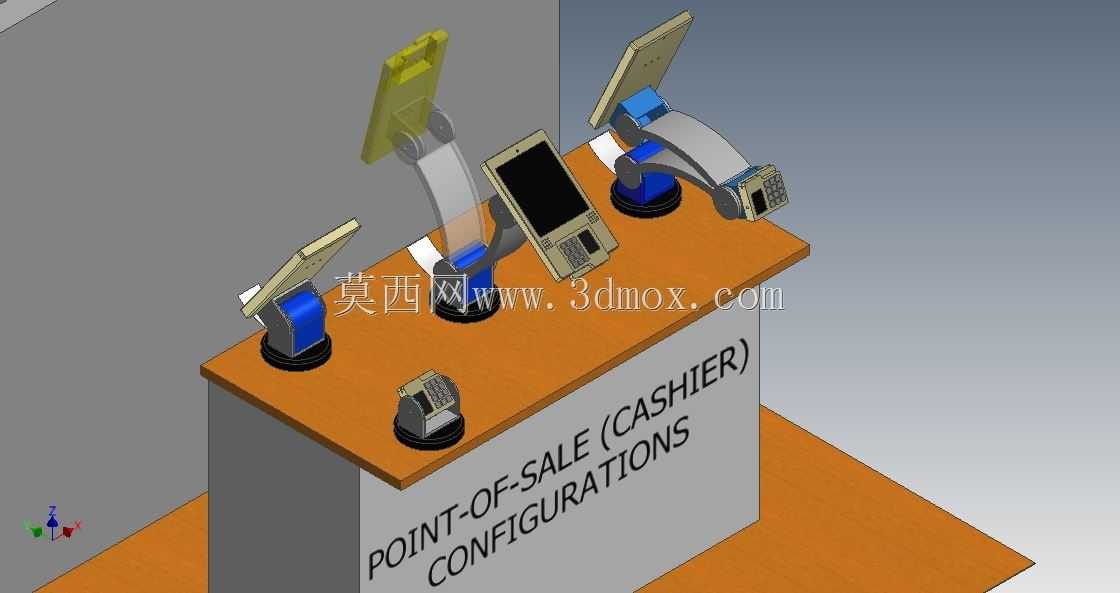

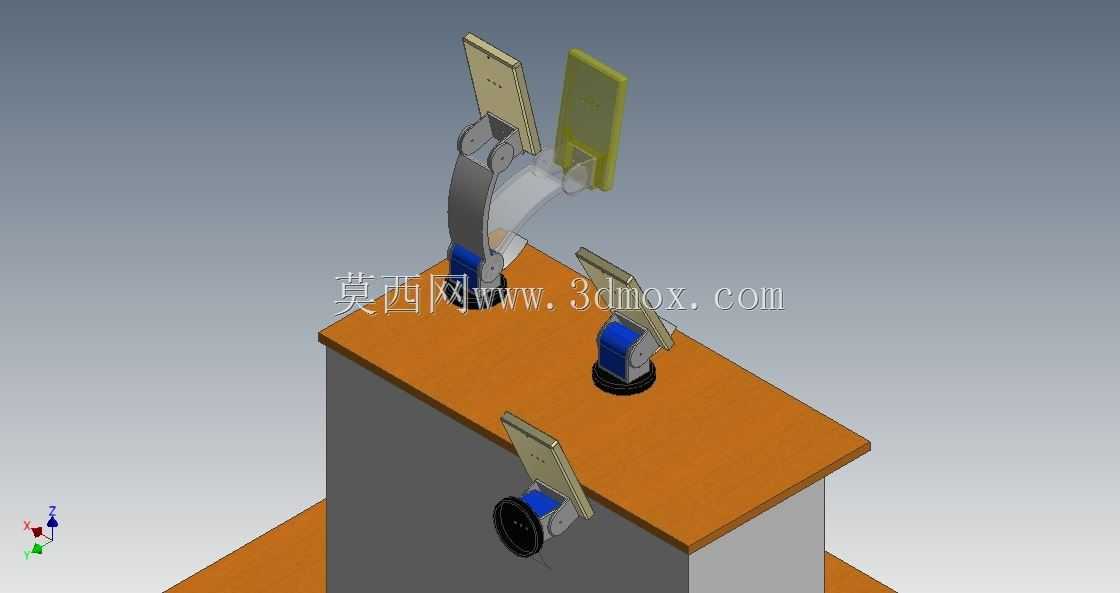

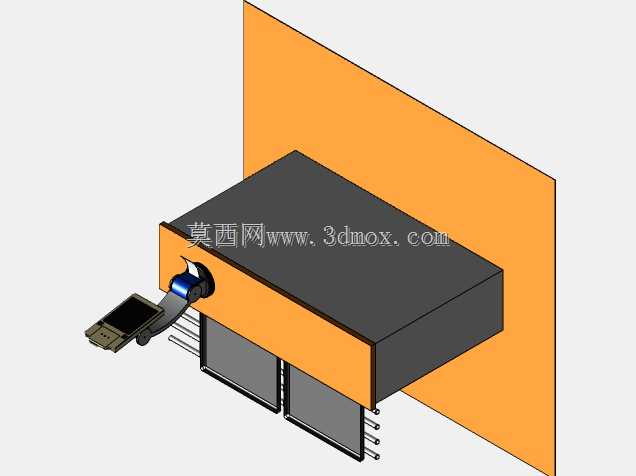

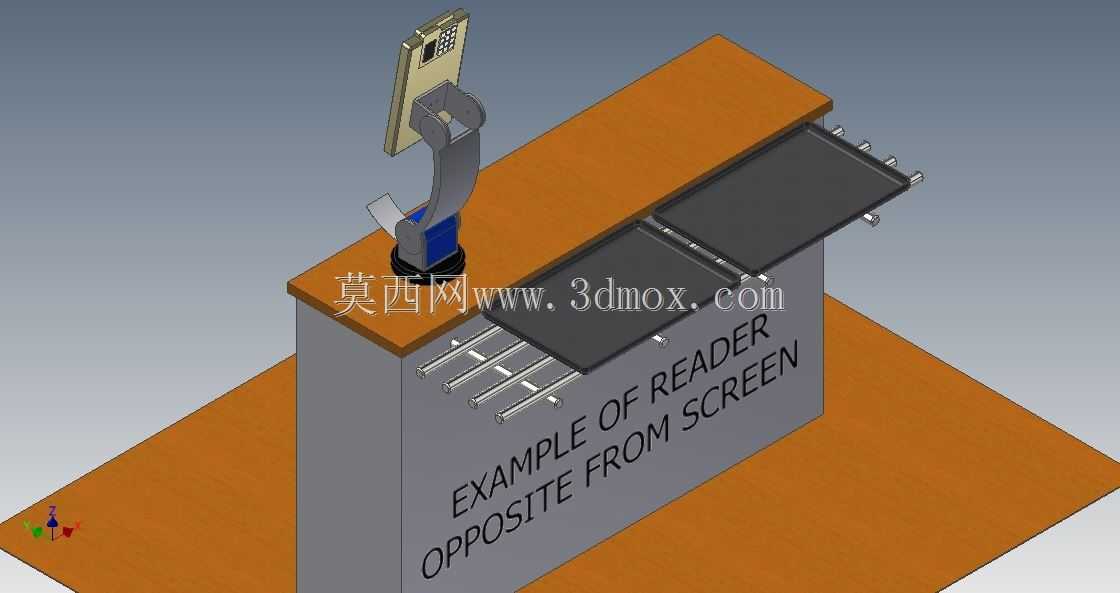

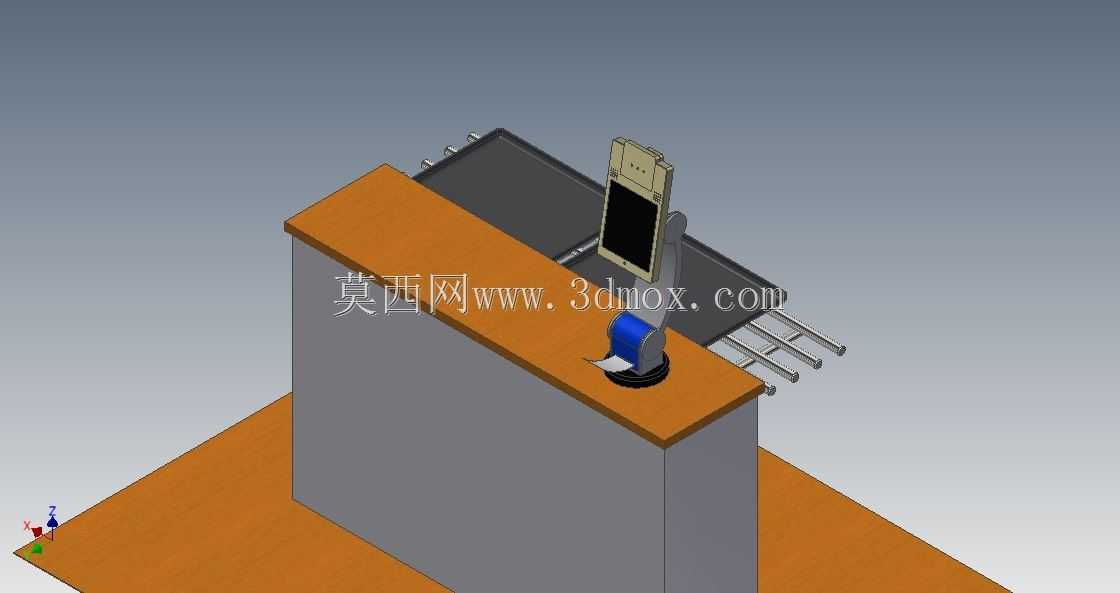

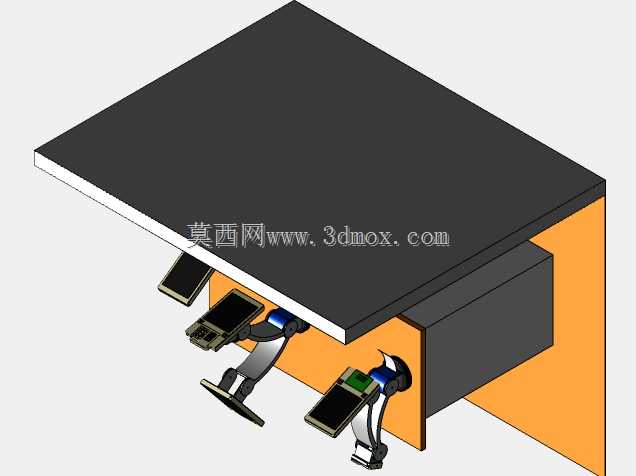

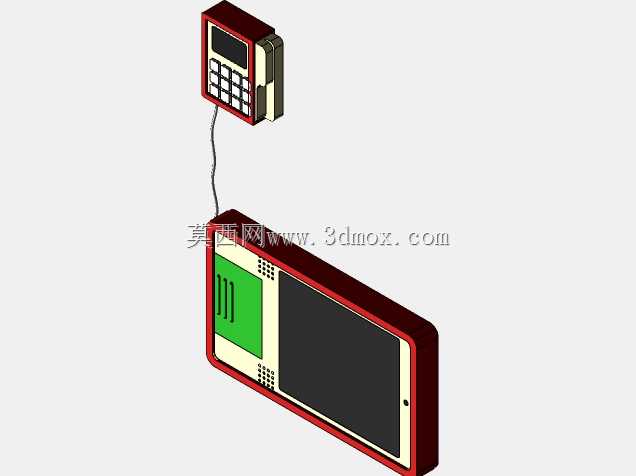

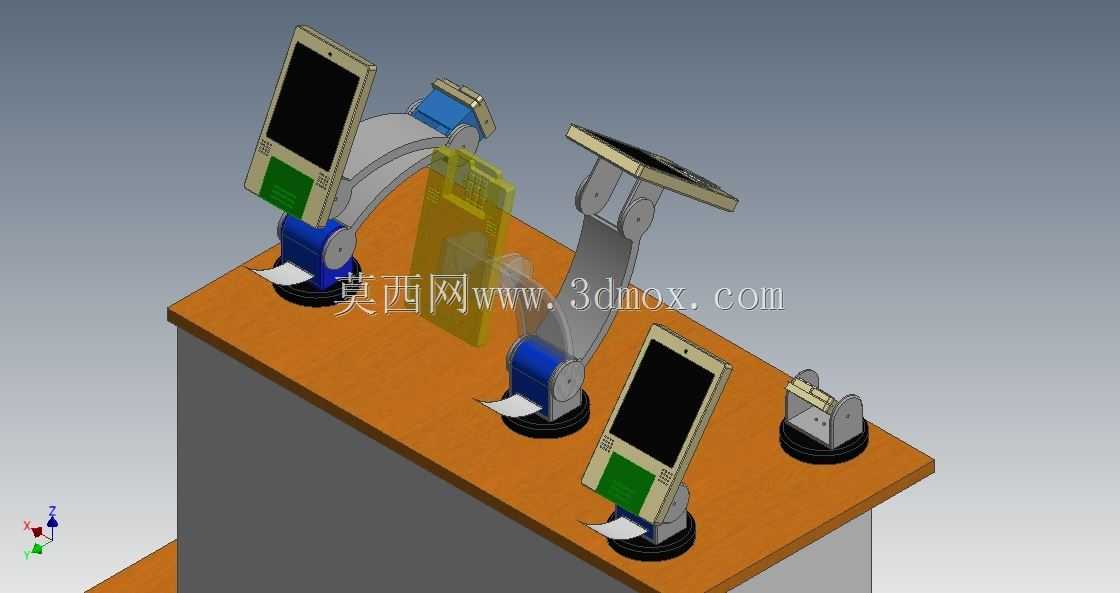

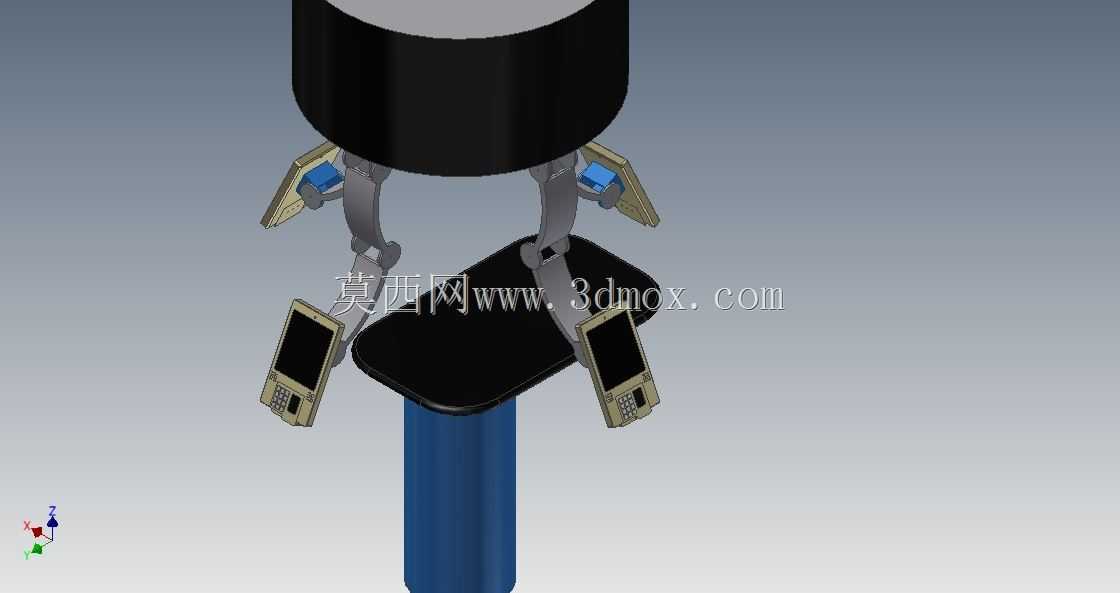

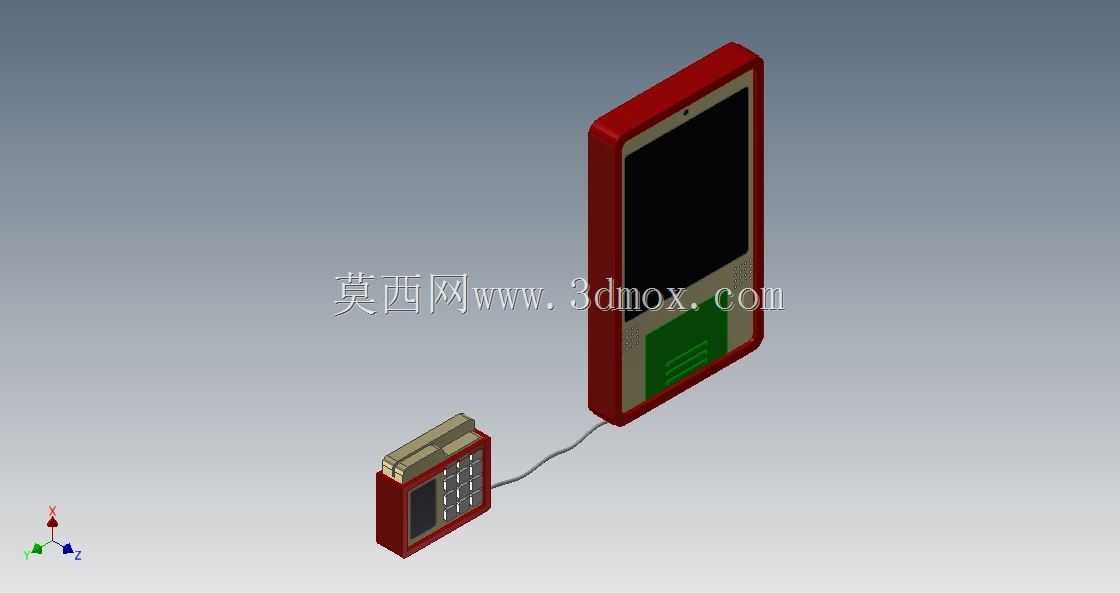

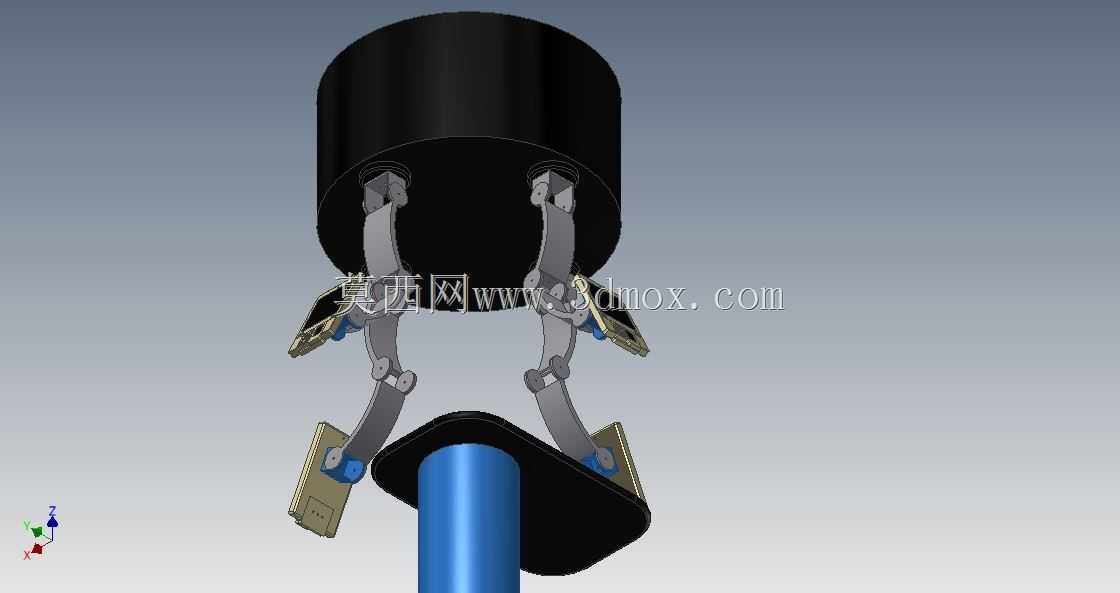

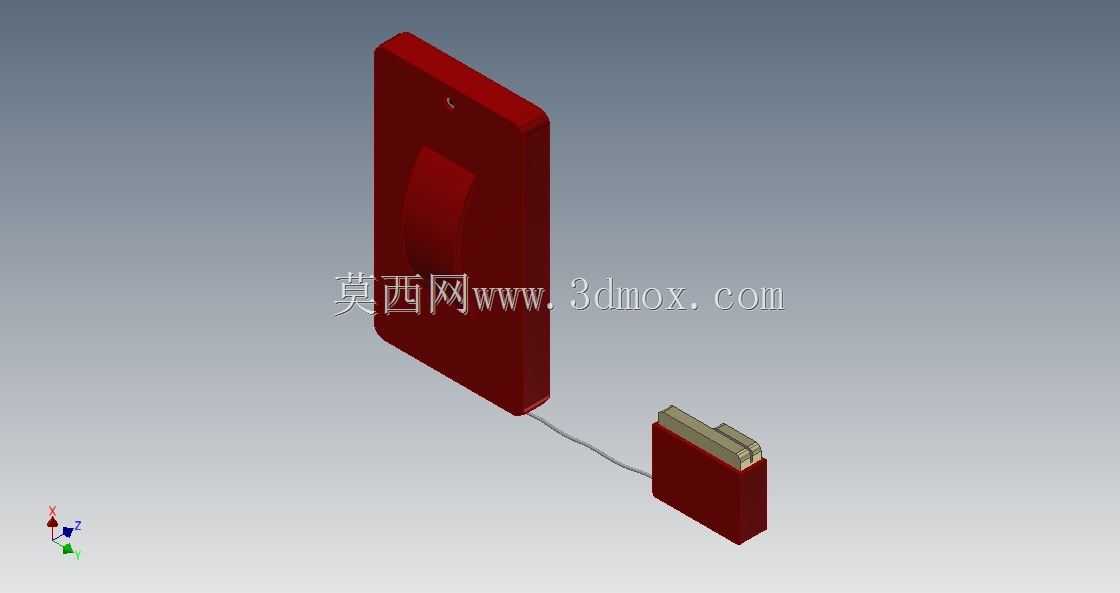

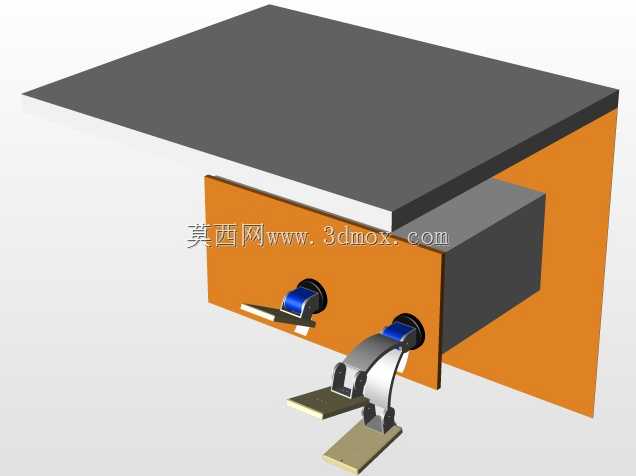

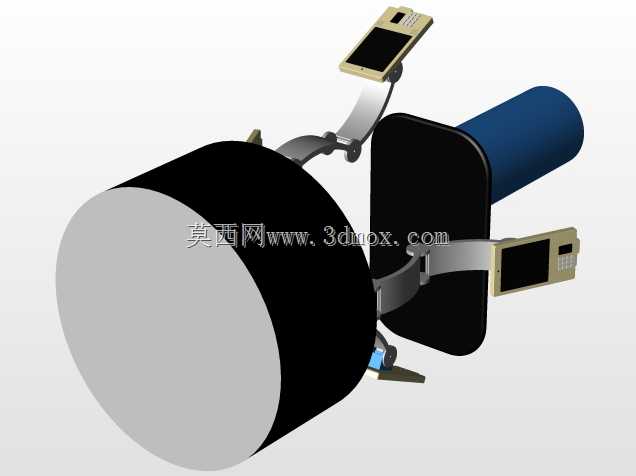

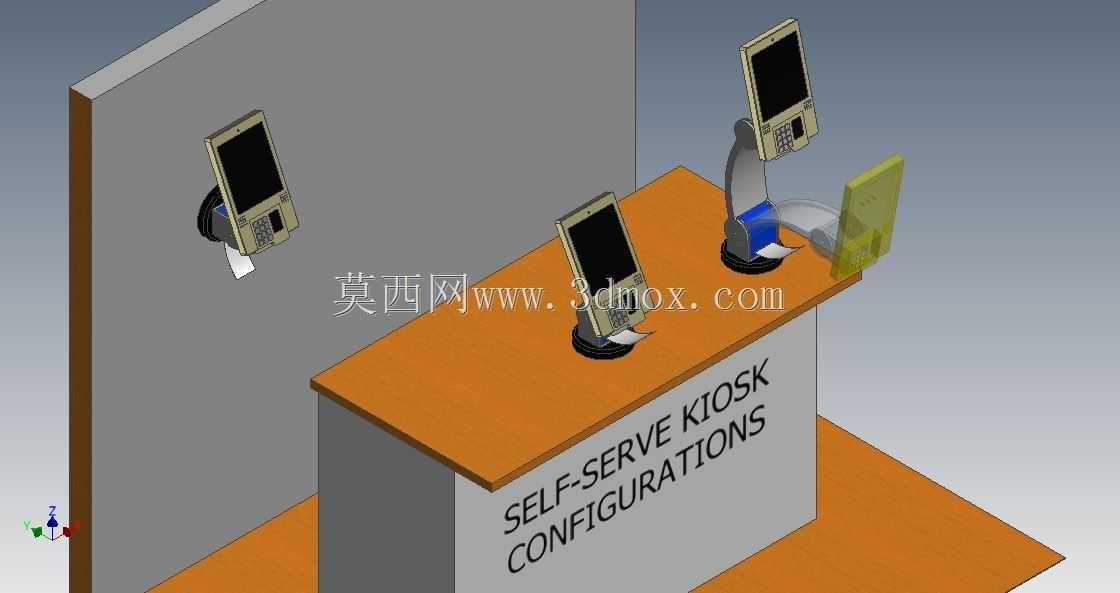

这套结构设计围绕商用场景下的自助服务终端读卡模块展开，覆盖POS收银点位、公共区域信息亭、移动服务设备三类核心应用场景，同时兼顾职业健康防护与无障碍使用要求，适配不同安装环境的使用需求。设计过程中首先梳理两类核心合规要求：针对长时间站立操作的场景，优化屏幕与读卡区的俯仰角度，避免操作人员长期低头造成颈部肌肉牵拉劳损；针对行动不便的轮椅使用者，预留足够的操作空间与适配的安装高度，满足无障碍使用规范。结构预留了可快速替换的功能模块接口，当应用场景从固定点位切换为移动服务场景时，可快速将读卡操作模块替换为防护盖板或电池组，无需改动主体支撑结构即可完成场景适配，同时预留了可选配的热敏打印模块安装位，可集成打印功能输出交易凭证。结构共规划两类基础安装朝向：第一类为屏幕与读卡区同向的常规布局，包含四种安装形式：壁挂式安装直接固定于墙面，适合空间狭小的收银点位；桌面式安装放置于台面，适合常规服务台场景；延伸臂安装可将操作面伸出至台面外侧，适配轮椅使用者的操作距离要求；天花板吊装适合无墙面、无台面支撑的空旷公共区域，可根据需求调整吊装高度。第二类为屏幕与读卡区反向的布局，包含三种安装形式：读卡模块安装于近程操作侧，适合操作人员与服务对象面对面的服务场景；读卡模块安装于铰链结构上，可根据客户位置灵活旋转调整角度，降低操作人员反复转身的动作幅度；读卡模块安装于屏幕背面，适合特定单向操作的场景。另外单独规划了移动配置方案，可将读卡模块替换为电池组，将屏幕与读卡模块集成于保护罩内，满足移动服务的便携需求。所有安装形式均预留了标准安装孔位，明确了安装边界尺寸：壁挂安装时突出墙面的厚度不超过150mm，避免占用通行空间；桌面安装时底座直径不超过120mm，减少台面占用面积；延伸臂安装时最大伸出长度不超过300mm，同时保证结构承重下的形变不超过1mm，避免操作时出现晃动。需要说明的是，当前设计为概念验证阶段的结构方案，未按实际生产比例绘制，内部连接器、加强筋等细节结构未做完全呈现，后续可根据实际选型的读卡模块、屏幕尺寸做参数化调整，适配不同规格的硬件选型需求。
