标准USB接口数据传输连接线三维建模

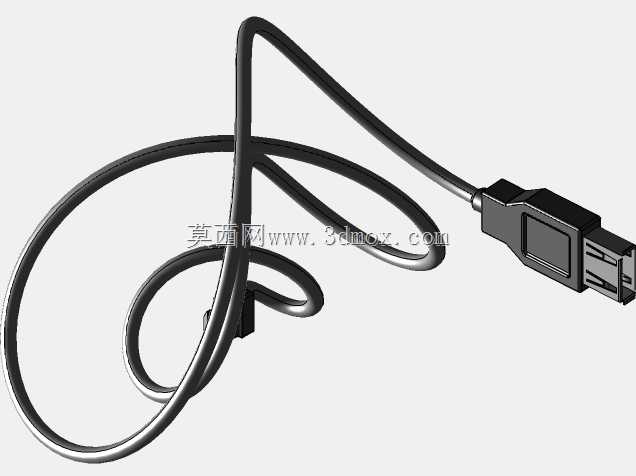

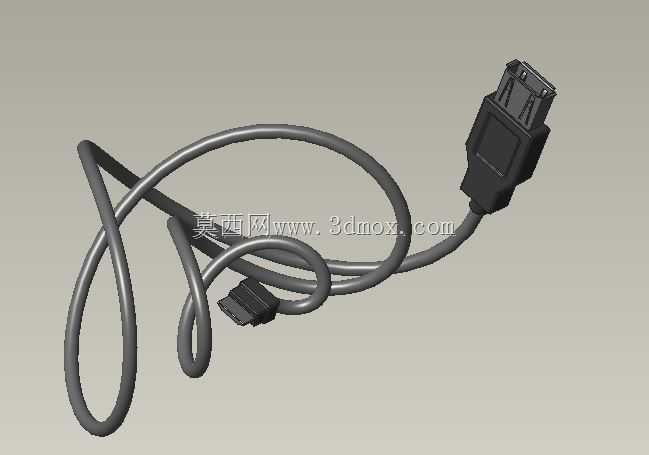

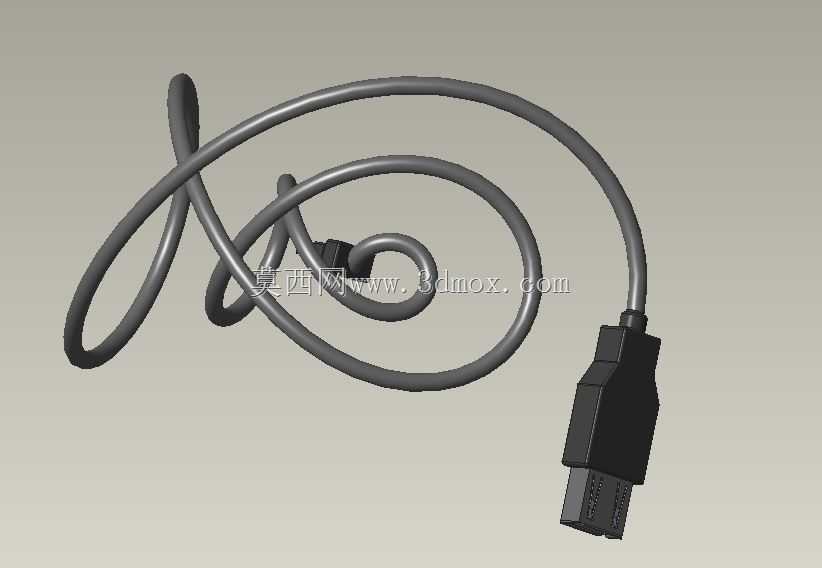

在消费电子、工业控制、外设连接等诸多场景中，USB接口线缆是应用最广泛的信号与电力传输载体，小到桌面键鼠、移动存储，大到工业传感器、调试终端，都需要通过这类线缆完成设备间的物理连接与数据交互。这款线缆模型还原了常规USB Type-A公头搭配线缆主体的完整结构，建模过程中首先明确了接插端的尺寸边界，公头金属外壳的宽度、厚度、插合长度完全遵循通用USB接口的物理规范，确保在装配模拟时能与标准USB母座完成无干涉的插合动作，不会出现尺寸偏差导致的装配错位问题。线缆部分采用柔性体建模思路，还原了常规PVC外被线缆的可弯曲特性，模型呈现的盘绕形态是实际使用中最常见的收纳状态，建模时充分考虑了线缆的最小弯曲半径，避免出现弯折半径过小导致的线缆内部线芯断裂的不合理结构，符合实际线缆的物理弯折特性。从功能设计角度看，接插端的塑料主体做了防滑纹理的细节还原，金属屏蔽壳的接缝、卡扣结构都做了对应刻画，能清晰呈现接头的装配层级关系，金属插片的位置、间距也完全匹配标准接口定义，可用于接口结构的干涉检查、设备整机的布线模拟场景。在设备整机设计阶段，这类线缆模型可用于验证设备外部接口周边的空间余量，确认线缆插合后不会与周边结构件、其他外接插件产生空间冲突，也能用于产品说明书的配图渲染、装配工艺演示的动画素材。线缆外被的直径匹配常规28AWG线规的USB线缆尺寸，接头尾部做了防弯折的锥度过渡结构，这一结构是实际产品中用于缓解线缆弯折应力、避免线芯在接头根部断裂的关键设计，建模时还原了这一过渡段的弧度与长度，能准确体现实际产品的结构细节。在做设备布线仿真时，可基于该模型调整线缆的弯曲形态，模拟不同安装位置下线缆的走线状态，评估线缆长度是否满足现场安装需求，确认线缆不会与设备的运动部件产生刮擦、干涉，提前规避布线阶段可能出现的结构问题。
