D-Sub连接器安装规格二维设计参考图

项目分类:3D模型 发布时间:2021-08-28 ID:248562
  • D-Sub连接器安装规格二维设计参考图
  • D-Sub连接器安装规格二维设计参考图

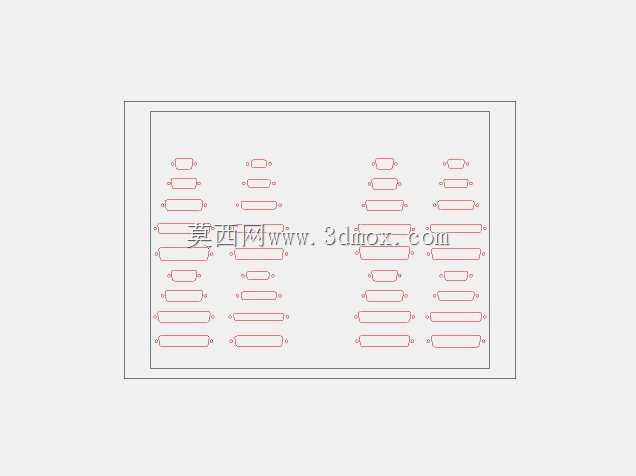

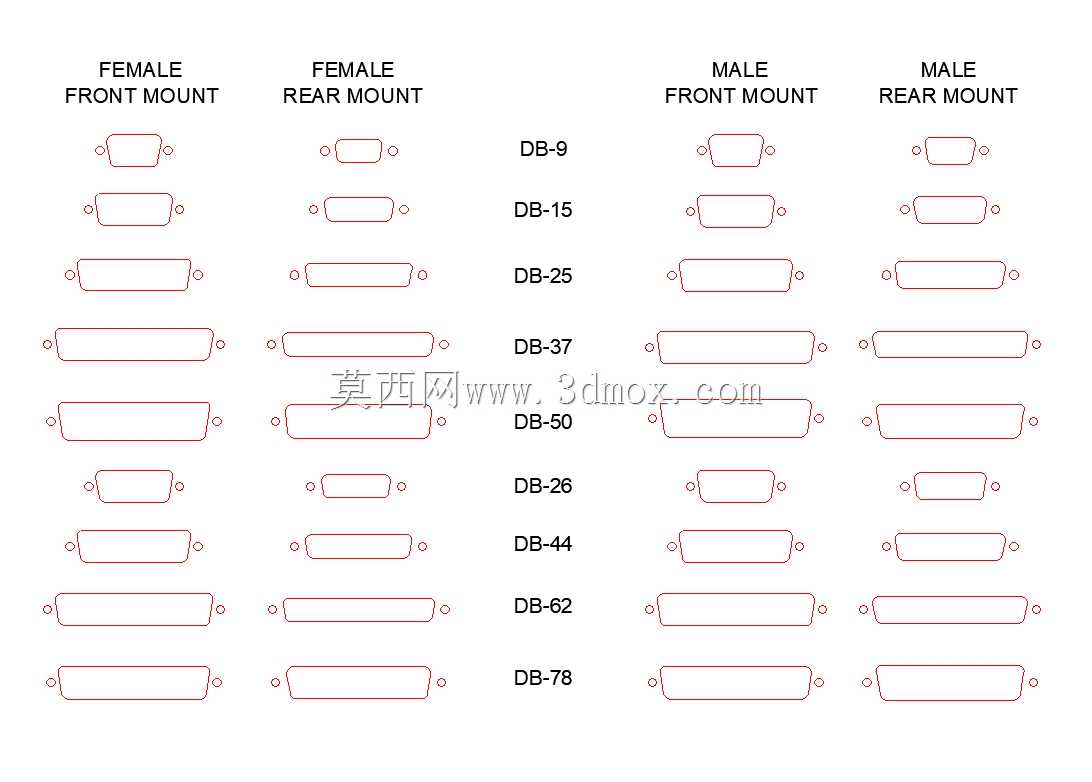

在工业电控、通讯设备、测试仪器的板卡互连场景中,D-Sub系列接插件是沿用多年的经典互连方案,不同针数、安装方向的接头选型直接决定了机箱面板开孔、板卡布局的边界,很多刚接触结构设计的工程师容易混淆前装后装、公头母头的尺寸差异,导致面板开孔错位、装配干涉的问题。这套设计参考覆盖了从DB-9到DB-78全系列常规D-Sub接头的外形轮廓,区分了母头前装、母头后装、公头前装、公头后装四种安装形式的轮廓差异,能直接用于机箱面板开孔定位、板卡接插件占位校核的设计参考。从实际工程应用来看,前装形式的接头固定法兰位于面板外侧,安装时从机箱外部插入开孔,靠法兰贴合面板外表面锁紧,多用于外置接口的外露场景,拆装维护时不需要打开机箱侧板;后装形式的固定法兰位于面板内侧,安装时从机箱内部穿出开孔,锁紧件在面板内侧固定,多用于机箱内部板卡之间的互连,能避免外部凸起的固定结构磕碰,也能提升面板外侧的整洁度。设计时需要注意,公头和母头的插合端轮廓存在细微尺寸差,同针数的公母头安装开孔虽然通用,但法兰固定孔的位置、接头伸出面板的长度存在区别,选型时不能只看针数匹配,还要核对安装方向对应的伸出长度,避免接头和机箱内部的线束、其他元器件产生干涉。不同针数的D-Sub接头宽度随针数增加逐步递增,DB-9是最常见的串口接头,多用于低速通讯、信号传输场景,DB-15常用于VGA视频接口、工业控制信号传输,DB-25早年多用于并行打印接口,现在部分老款工控设备仍在沿用,更高针数的DB-37、DB-50等型号多用于多通道信号采集、高密度互连的场景,这类大针数接头的安装空间预留要更充裕,不仅要考虑接头本身的轮廓尺寸,还要预留出线束弯折、手拧螺丝锁紧的操作空间。这套参考图把同系列不同规格的接头轮廓按统一比例排布,能直观对比不同型号的尺寸差异,在做面板布局时可以直接参照轮廓排布接口位置,避免不同接口之间间距过小导致插头互相干涉,也能提前核算面板上的接口排布密度,给后续的标识粘贴、插拔操作留出足够空间。做结构设计时还要注意,D-Sub接头的固定螺丝规格统一为4-40英制螺纹,前后装形式的螺丝长度要求不同,前装接头的螺丝长度较短,后装接头需要穿过面板厚度,选型时要根据机箱面板的实际厚度匹配螺丝长度,避免螺丝过长顶坏接头内部插针,或是过短导致锁紧力不足、接头松动接触不良。另外,接插件安装位置要避开机箱内部的加强筋、折弯边,很多新手设计时只看平面位置不考虑立体空间,最后装配时接头被结构件挡住无法安装,这类问题在高密度布局的工控机箱里尤其常见,参照这类全系列轮廓图做前期布局校核,能大幅减少后期改模、调整板卡位置的工作量。
