单节AAA电池仓金属接触支架结构设计

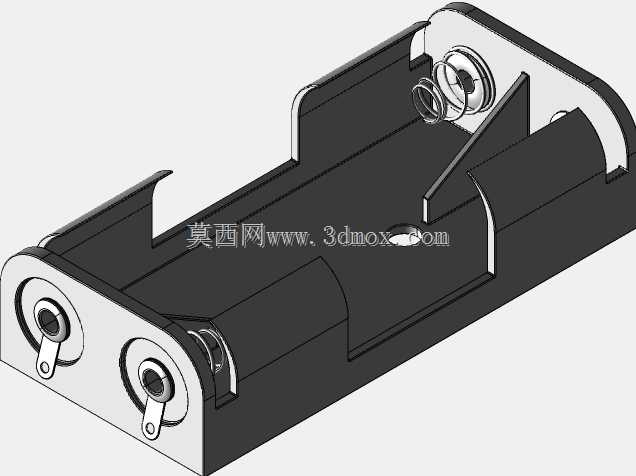

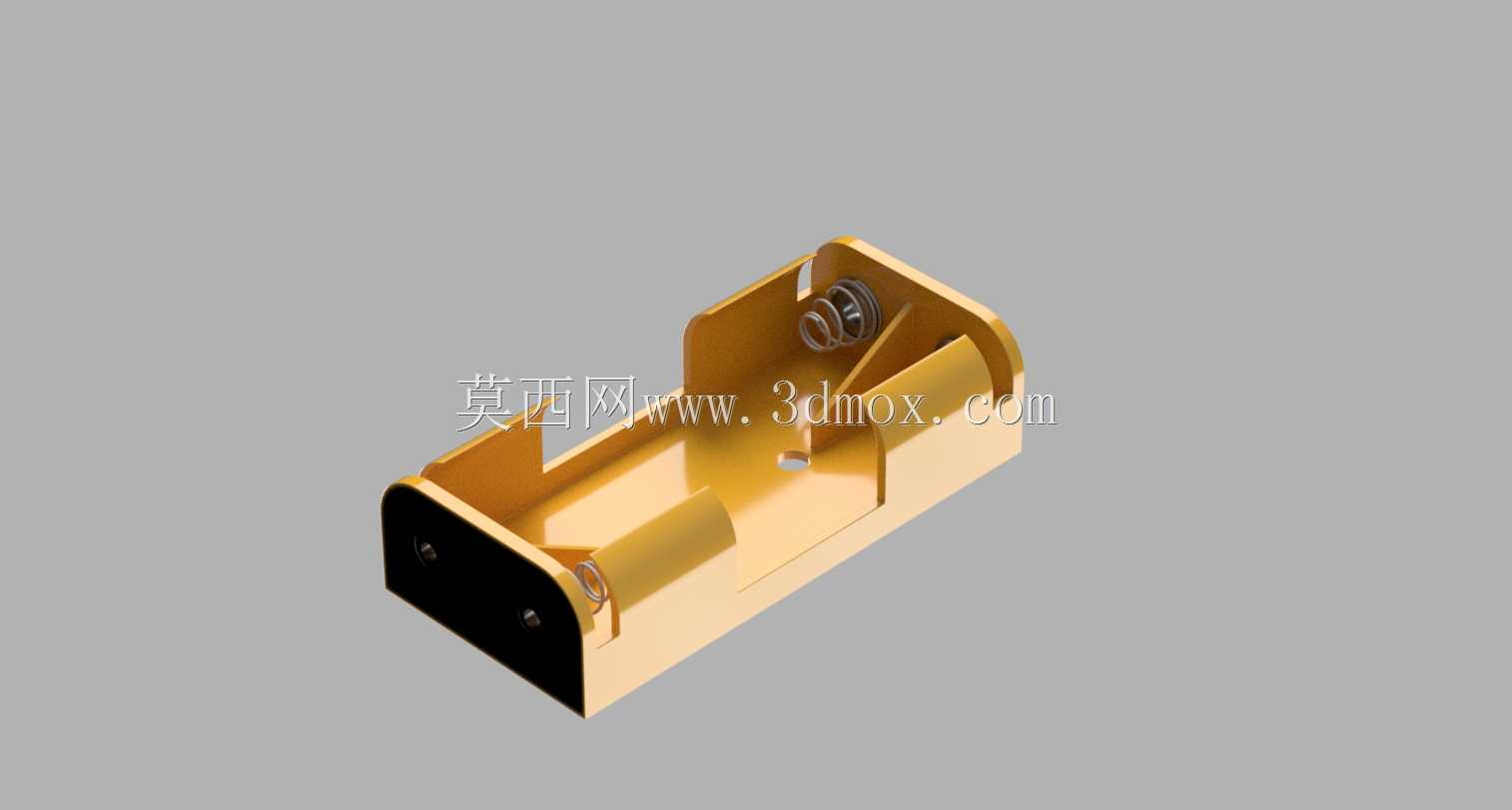

这款单节AAA电池接触支架，是小型便携电子设备供电结构里的常用基础五金件，日常在遥控器、无线鼠标、小型手持检测仪器、便携照明设备这类需要7号电池供电的产品里都能见到它的身影，核心作用是固定单节AAA电池的位置，同时通过自身的弹性接触结构导通电池正负极，为设备提供稳定的供电通路。从结构设计来看，支架整体采用冲压成型的金属壳体作为主体承载结构，壳体的弯折边刚好形成电池的容纳槽，槽体内径完全匹配AAA电池的标准外径，电池装入后不会出现径向晃动，槽体长度也对应AAA电池的标准长度，两端预留的接触结构位置刚好对齐电池正负极的触点位置。负极位置采用螺旋弹簧结构，这种设计一方面可以提供合适的预紧弹力，抵消电池长度的公差偏差，保证电池装入后始终和两端触点紧密贴合，避免设备受震动时出现接触不良、断电的问题；另一方面弹簧的伸缩行程也能兼容不同厂商生产的AAA电池的细微尺寸差异，降低装配时的对位难度。正极位置采用固定的金属接触片，接触片上预留了焊盘或者插接引脚，可以直接和设备内部的PCB板焊接或者插接导通，不需要额外的连接导线，减少装配工序。支架的安装边界设计也充分考虑了小型设备内部的紧凑空间需求，壳体两侧预留了定位卡扣或者螺丝安装孔，可以直接固定在设备的塑料壳体内腔，安装时不需要额外的辅助固定件，整体占用的安装空间极小，不会过多挤占设备内部的其他元器件布局空间。壳体表面做了导电镀层处理，既保证了接触导通的可靠性，也能提升金属件的抗锈蚀能力，延长支架的使用寿命，避免长期使用后接触电阻变大导致的供电压降问题。在实际选型使用时，需要注意支架的安装孔位间距要和设备壳体的预留柱位匹配，弹簧的预紧力要控制在合理范围，弹力过大会导致电池装入困难，弹力过小则容易出现接触松动，同时接触片的导通电阻要满足设备的工作电流要求，避免大电流工作时出现触点发热的问题。这类支架的结构设计看似简单，但每一处弯折角度、触点位置、弹簧参数都需要严格匹配AAA电池的尺寸标准，才能保证批量装配时的一致性和使用可靠性，是小型电子设备供电结构里不可或缺的基础五金配件。
