三位美标插座带开关工业电源排插结构

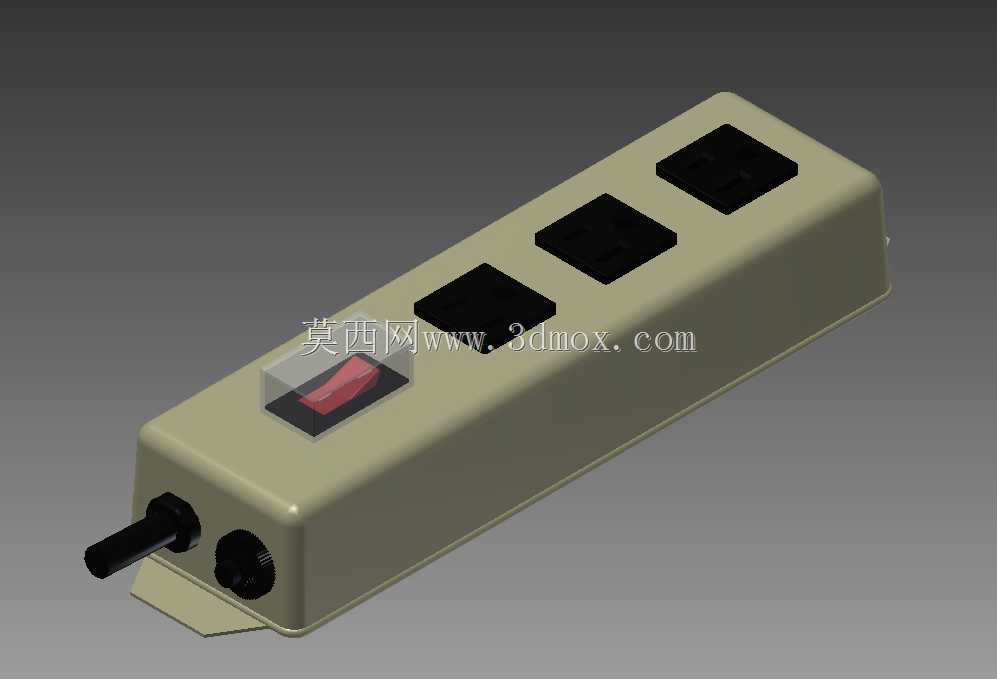

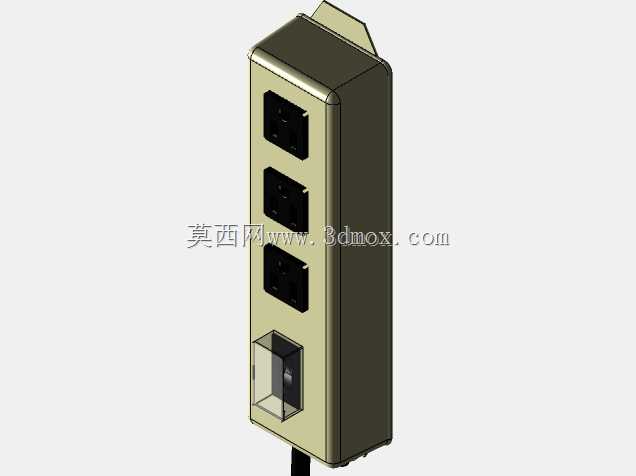

这款三位NEMA 5-15R规格的电源排插，主要面向小型工业设备、工作台测试工位的临时取电场景，适配北美标准15A/125V供电体系，也可用于出口机电设备的配套供电单元设计参考。整体采用长条形金属壳体结构，壳体侧边预留了安装固定折边，可通过螺丝直接锁附在设备机架侧面、工作台立面或者生产线工位旁的型材框架上，安装折边的开孔位置避开了内部走线空间，不会出现锁付螺丝挤压内部线缆的问题。壳体进线端设置了两个线缆接口，一个为预装的带应力消除结构的进线护套，用于固定输入电源线，避免线缆拉扯导致内部接线端子松脱，另一个预留接口可用于扩展级联或者外接接地导线，适配不同现场的布线需求。排插正面排布三个标准NEMA 5-15R插座模块，每个模块的插孔间距经过尺寸校核，相邻插座插入美式电源插头时不会出现互相干涉的情况，即使是带变压模块的大块插头也能正常使用，不会挤占相邻插孔位置。靠近进线端的位置设置了带红色指示的船型翘板开关，开关嵌入壳体安装槽内，凸起高度低于壳体上边缘，可避免工位上的工具磕碰导致开关误触发，开关触点额定电流与插座额定值匹配，可直接控制整个排插的通断，无需额外插拔总电源线。壳体内部预留了足够的接线空间，火线、零线、地线的走线槽做了分隔设计，可避免不同极性导线绝缘层磨损后出现短路风险，插座模块与壳体之间设置了定位卡槽，装配时不需要额外打胶即可固定模块位置，提升装配效率。整体外形的长宽高尺寸适配常规工业工位的安装空间，壳体边角做了小圆弧过渡，没有尖锐的冲压毛边，安装和使用过程中不会划伤操作人员手部。这类排插在实际应用中，既可以作为小型生产设备的配套供电附件，也可以作为维修工作台的固定取电单元，相比民用塑料排插，金属壳体的抗冲击性能更好，在车间多粉尘、有轻微磕碰的环境下使用寿命更长，接地结构的连续性也更可靠，能满足工业场景的用电安全要求。设计时重点考虑了现场安装的便利性，固定折边的开孔做了长圆孔设计，允许安装时存在一定的位置偏差，降低现场安装的对位难度，进线口的护套采用橡胶材质，可适配不同线径的电源线，不需要额外定制密封接头。
