USB接口迷你蓝牙适配器结构设计

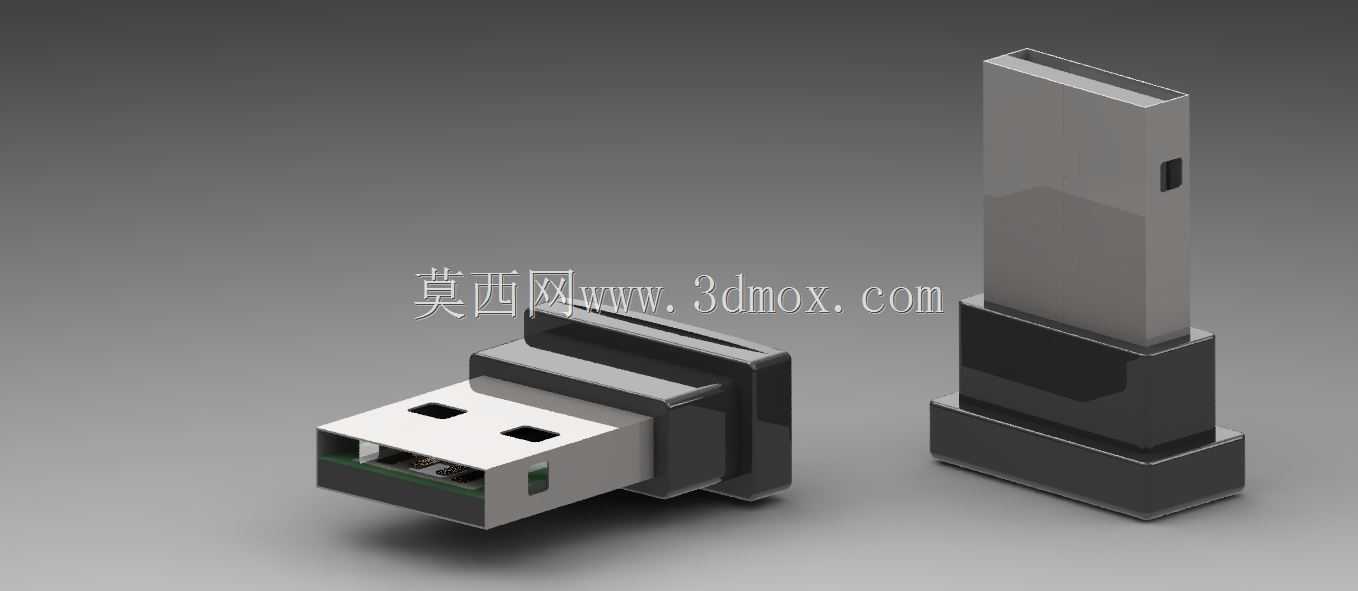

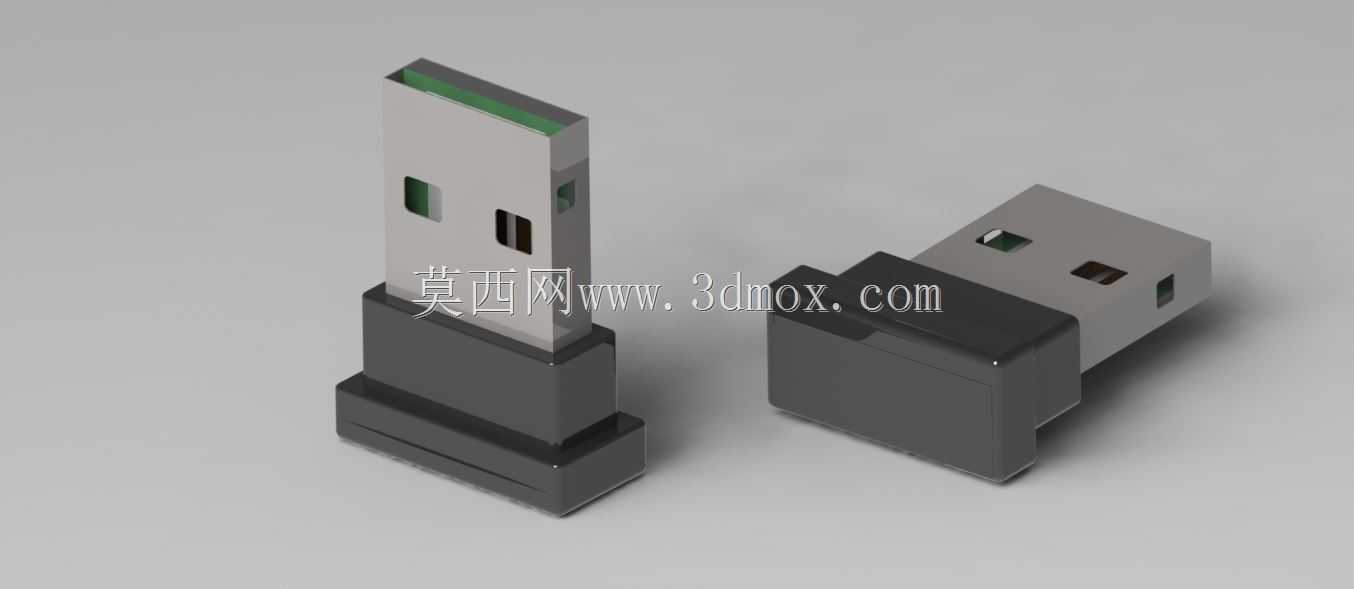

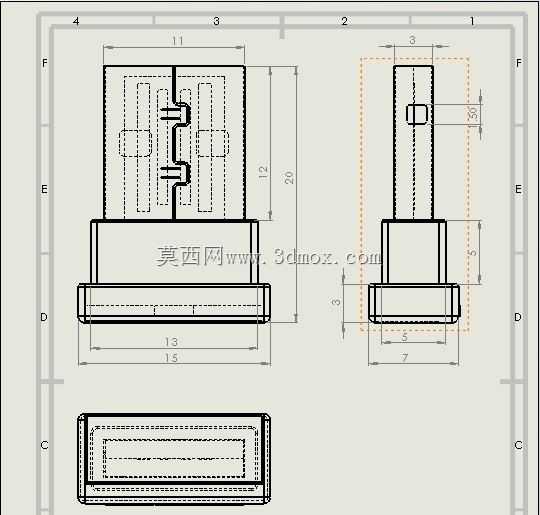

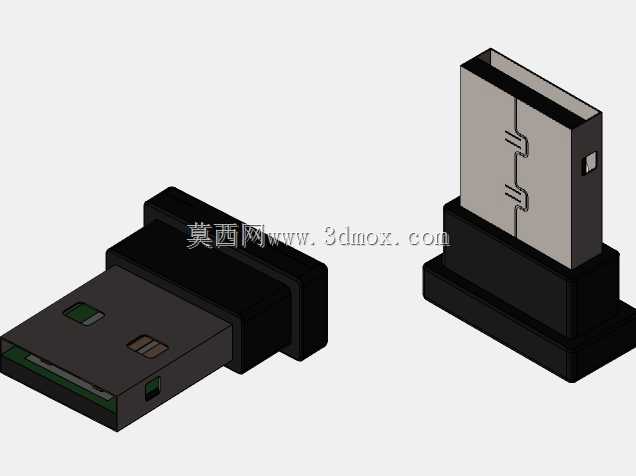

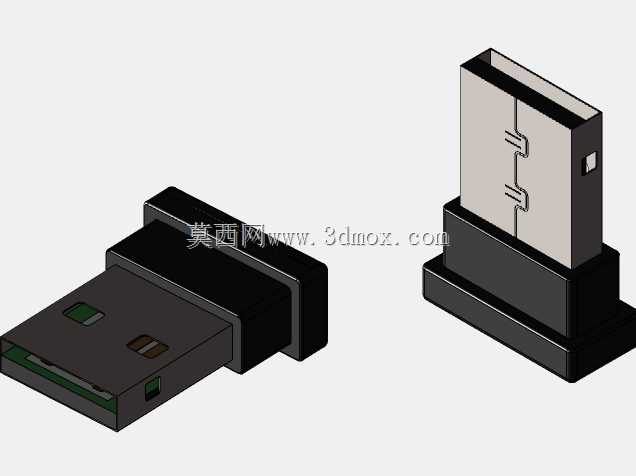

这款USB蓝牙适配器的结构设计，核心围绕桌面外设无线互联的实际使用场景展开，日常办公场景中，台式机无内置蓝牙模块时，插入该适配器即可完成与蓝牙鼠标、无线键盘、蓝牙耳机等外设的配对连接，省去有线外设的布线束缚，也能满足短距离文件跨设备传输的需求，适配多数带标准USB接口的台式主机、笔记本设备。从结构设计思路来看，整体采用两段式拼接结构，前端为标准USB公头金属屏蔽壳，内部集成金手指触点与蓝牙射频模块，金属壳做了全包覆处理，既可以屏蔽外接电磁信号对蓝牙传输的干扰，也能在频繁插拔过程中保护内部PCB板不受外力损伤，金手指触点的排布完全遵循USB2.0接口规范，插入时的对位公差控制在0.1mm以内，避免插偏导致的触点短路或接触不良问题。后端为塑料包覆的主体外壳，外壳做了微倒角处理，边缘无尖锐棱角，插拔时手指握持的摩擦力足够，不会出现打滑难以拔出的情况，外壳与USB金属接头的衔接处做了0.2mm的台阶定位，装配时可以直接卡合定位，不需要额外打胶即可保证结构连接强度，长期插拔也不会出现接头与外壳松脱的问题。外形尺寸方面，整体长度控制在20mm以内，插入主机USB接口后，外露部分长度不超过12mm，不会遮挡相邻的其他USB接口，多接口并排使用时也不会出现干涉问题，完全适配台式机后置IO面板、笔记本侧边接口的安装边界，不需要额外预留多余的安装空间。外壳表面做了细磨砂处理，日常使用不容易残留指纹与划痕，整体结构无多余活动部件，可靠性更高，内部PCB板的固定采用壳体内部筋位卡合的方式，避免螺丝固定带来的装配工序增加，也能在设备受到轻微磕碰时，通过筋位的微量形变吸收冲击力，保护板上的射频芯片与晶振元件不受损。射频天线部分集成在PCB板尾端，被塑料外壳完全包覆，不会因为金属屏蔽导致信号衰减，有效传输距离可以满足桌面10米范围内的稳定连接需求，配对延迟控制在可满足办公外设使用的范围内，不会出现鼠标光标卡顿、音频断连的问题。
