七英寸树莓派触控屏集成安装结构

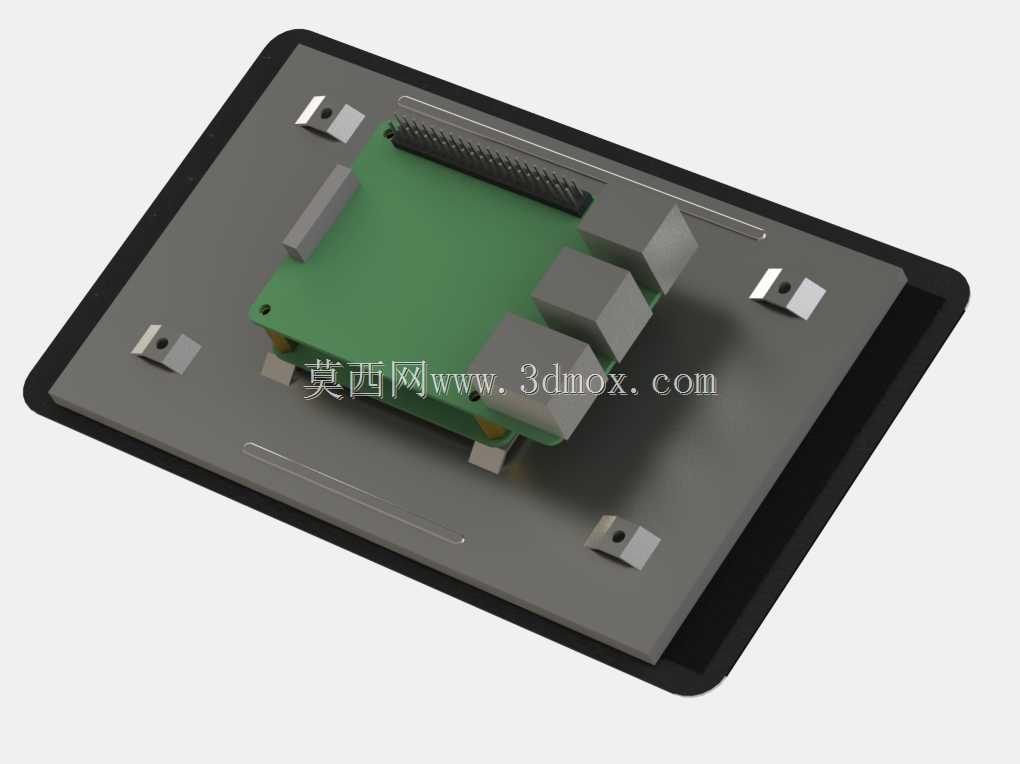

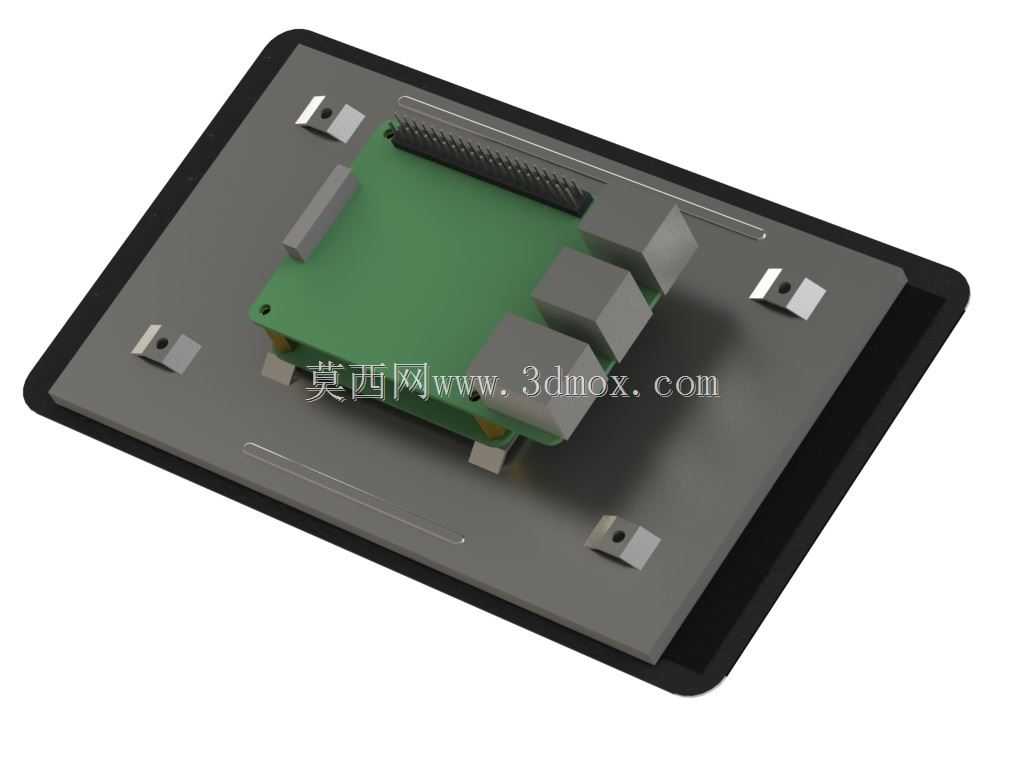

在嵌入式工业控制、小型智能交互终端、桌面级创客开发设备的场景中，带触控功能的显示模组是核心人机交互载体，这类七英寸规格的触控屏常被用于小型设备的操作面板、便携检测仪器的显示端、教学实验装置的交互界面，需要兼顾显示触控功能与核心主控板的集成安装，避免额外设计复杂的转接固定结构，压缩整体设备的装配空间。这款集成结构以官方七英寸Pi触控屏为基础载体，在屏幕背部预留了树莓派主控板的安装位，没有采用额外堆叠的外接支架方案，而是直接在屏幕背部的金属衬板上设计了对应主控板的固定柱位，固定柱的高度经过匹配计算，刚好容纳树莓派主板上的排针、接口以及外接扩展元件，不会出现元件挤压屏幕背板、或是安装后主板晃动的问题。从安装边界来看，屏幕整体外框保留了原触控屏的窄边设计，背部的安装区域完全处于屏幕外轮廓的投影范围内，不会额外增加整体设备的横向与纵向尺寸，安装孔位对应屏幕衬板原有的四个固定沉孔，既可以直接通过这四个孔位将整个集成模组固定在设备外壳的预设窗口上，也可以搭配小型支撑柱实现桌面立式放置。设计过程中重点考量了背部元件的空间避让，针对树莓派主板上的以太网口、USB接口、供电接口位置，在衬板对应区域预留了足够的插拔操作空间，不需要拆卸屏幕就可以完成外设接线与供电连接，同时主板与屏幕背板之间保留了均匀的间隙，既可以避免主板工作时的热量直接传导到屏幕背部造成局部温度不均，也能为排线弯折留出合理的曲率半径，防止FPC排线长期处于弯折应力下出现接触不良的问题。触控屏的FPC排线与主控板的连接位置做了走线限位，避免排线在装配过程中被固定柱挤压、或是被边缘的金属锐边割伤，整个集成结构不需要额外定制转接件，就可以实现屏幕与主控板的一体化装配，大幅减少了小型交互设备的结构设计工作量，在做小型工业状态显示终端、环境监测设备的交互端、创客DIY智能装置时，直接套用该集成结构的尺寸边界就可以完成外壳的开孔与固定位设计，不需要反复核对屏幕与主控板的叠加尺寸、避让空间，有效缩短结构开发的周期。实际装配时，只需要先将树莓派主板通过螺丝固定在背部的预设柱位上，连接好屏幕与主板之间的通讯排线，再将整个模组从设备外壳的内侧对准显示窗口固定，即可完成核心交互部分的装配，不需要额外设计主板的独立安装支架，也不用考虑屏幕与主板之间的走线防护问题，整体装配工序比分离式安装减少了近一半，同时整体结构的强度也更可靠，在有一定振动的工业现场使用场景下，不会出现主板移位、排线松脱的问题。
