PCB与CPU用方形针肋铝制散热结构件

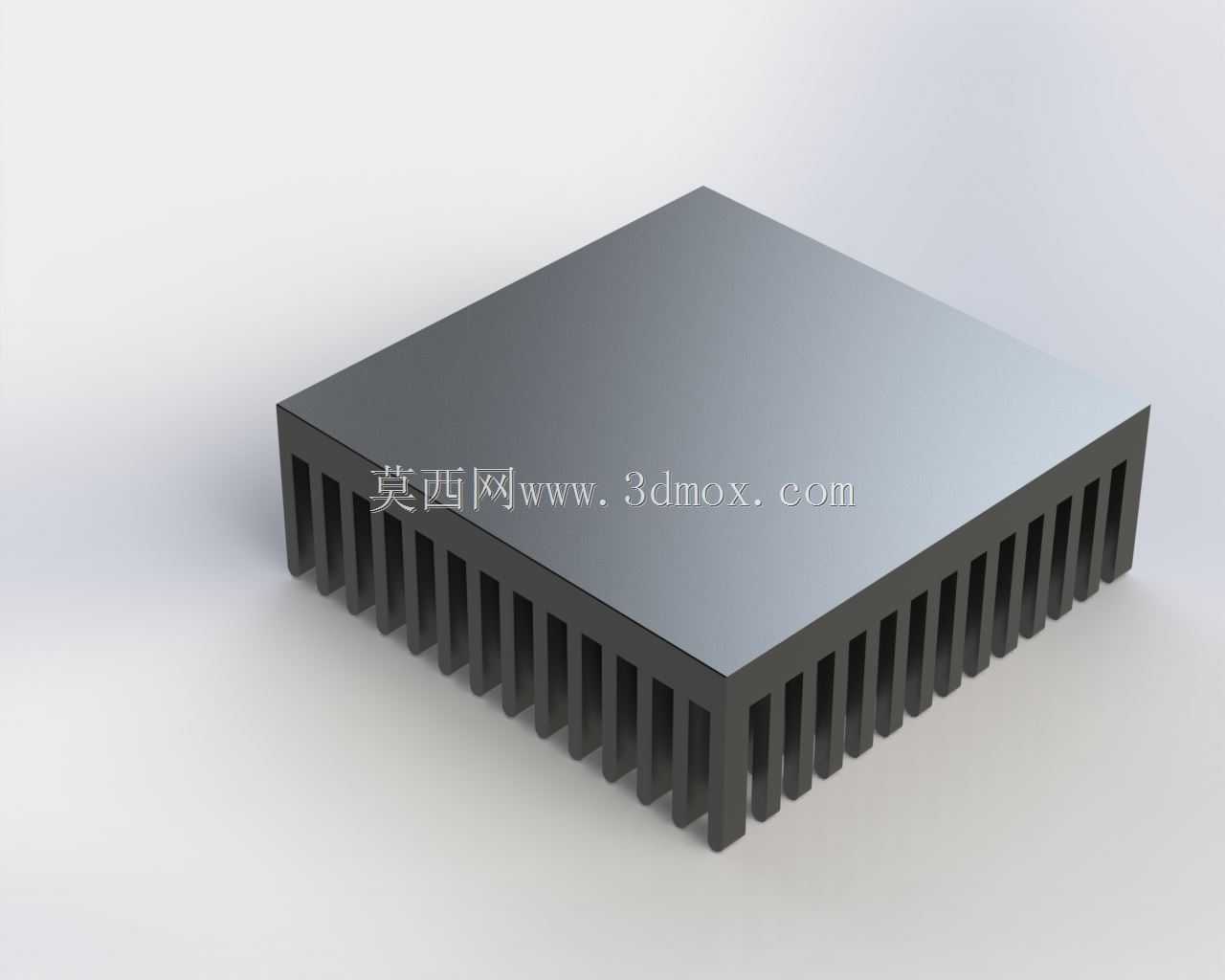

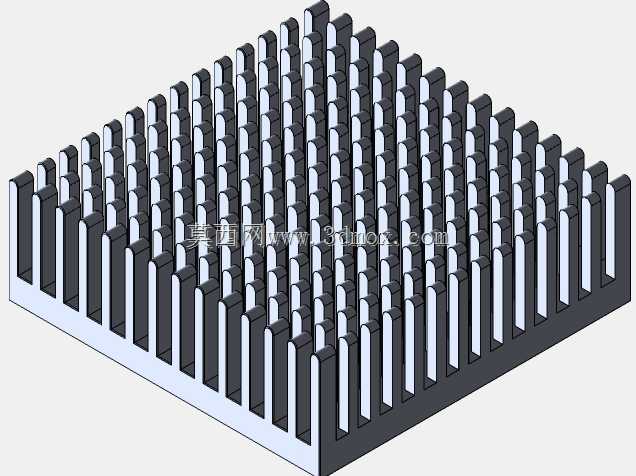

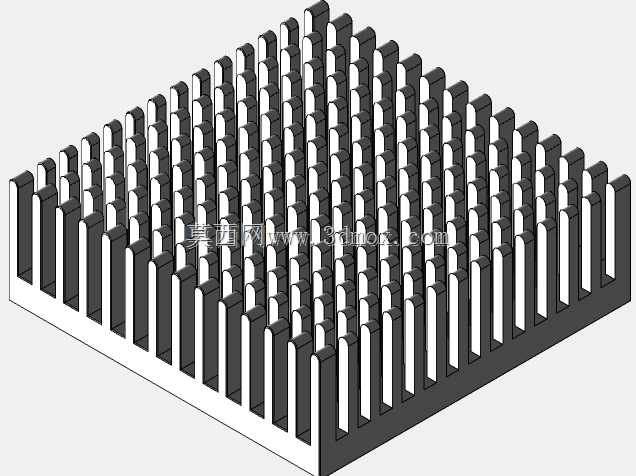

在嵌入式控制板、工业单板计算机、紧凑型工控主板这类空间受限的电子设备设计中，散热结构的选型往往直接决定整机的长期运行稳定性，这款方形针肋结构的散热件，就是针对小尺寸高发热芯片的散热需求开发的结构方案。从安装边界来看，该散热件整体外形尺寸为48mm×48mm×16.4mm，正方形的基座底面完全适配常规BGA封装CPU、大功耗FPGA芯片以及PCB板载功率模块的顶面接触范围，安装时可通过背胶、卡扣或者周边固定孔位完成装配，不会超出常规Mini-ITX板型的芯片周边预留空间，也不会和板侧的内存插槽、电容接插件产生装配干涉。设计上采用等间距直立针肋的结构形式，相比同高度的普通直肋散热片，针肋结构在相同投影面积下能提供更大的散热接触表面积，同时肋片之间的纵横流道可以让空气从任意方向流经肋片间隙，不管是设备内置的轴流风扇直吹，还是依靠机箱内自然对流形成的空气流动，都能顺畅带走肋片表面蓄积的热量，不会出现直肋结构在侧向进风时风阻过大、散热效率骤降的问题。基座部分采用平整厚底设计，能够保证和芯片顶面的充分接触，减少接触热阻，热量从芯片传导到基座后可以快速均匀分散到每一根针肋上，避免局部热量堆积。实际应用场景中，这类散热件除了用于常规台式工控板的CPU散热，还可以适配PCB板上的功率MOS管组、电源模块、驱动芯片等集中发热区域，在无风扇的密闭嵌入式设备中，依靠自然对流就能满足10-15W功耗芯片的散热需求，搭配低转速风扇时可覆盖20-25W功耗的散热场景，足够应对多数工业控制场景下板载芯片的散热要求。建模过程中对肋片的厚度、肋间距做了等比例还原，每根针肋的拔模角度、基座与肋片的衔接圆角都符合实际铝挤加工的工艺要求，不会出现无法开模的薄壁锐角结构，结构工程师在做整机布局时可以直接调用该模型做干涉检查，也可以根据自身板卡的固定需求，在基座上预留固定孔位或者定位柱结构，不用重新从零开始建模，能有效缩短结构设计阶段的选型验证周期。
