普鲁萨i3打印机亚克力板材激光切割结构件

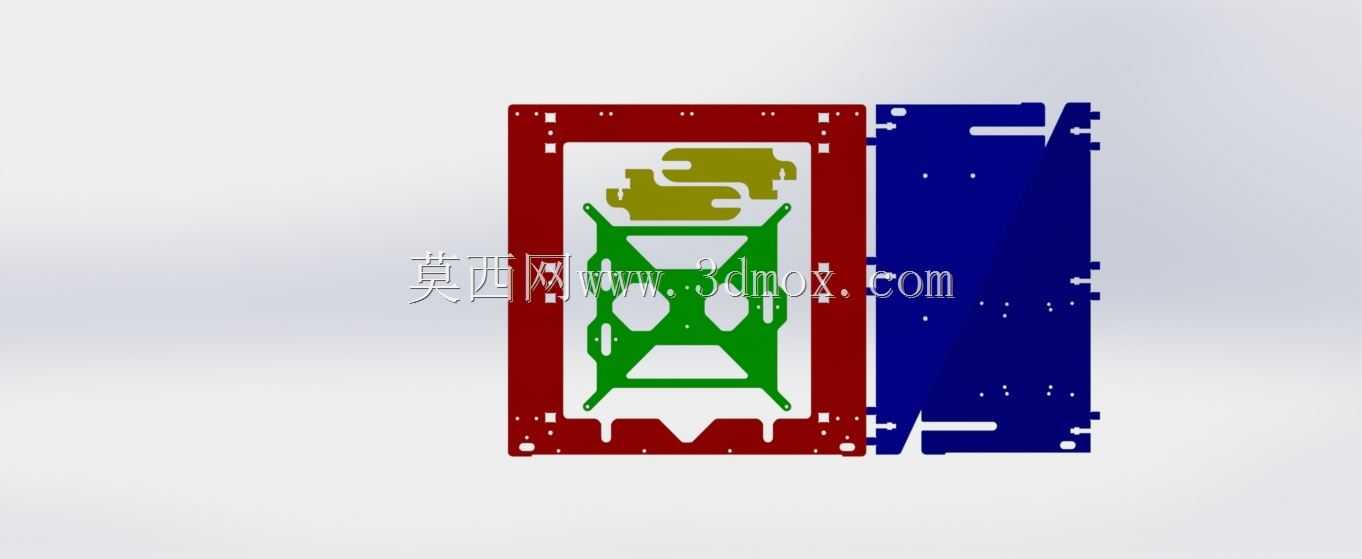

这套亚克力切割构件是面向桌面级FDM3D打印设备DIY组装场景设计的机架核心组成部分，主要承担设备整体框架支撑、运动组件安装定位、走线空间预留的核心作用，适配普鲁萨i3架构的开源3D打印机改装与自制需求。从实际应用场景来看，这类亚克力切割件多用于个人创客自制桌面3D打印机、小型工作室设备改装、教学场景下的3D打印机结构教学实操，相比金属机架构件，亚克力材质切割加工门槛低、自重较轻、绝缘性能优异，适合非工业级的桌面设备使用场景，能够满足日常PLA、ABS等常规耗材打印的机架刚性需求。设计过程中优先考虑了激光切割工艺的加工特性，所有板材的连接位置均采用卡槽式拼接结构，无需额外定制复杂连接件，普通用户按照装配对位标识即可完成拼接，板材上的安装孔位完全对应i3架构设备的光轴安装座、挤出机运动导轨、热床固定位、电控板安装位的标准尺寸，孔位公差控制在激光切割工艺可稳定实现的±0.1mm范围内，避免后期装配出现孔位错位需要二次扩孔的问题。从结构功能划分来看，红色主框架板材是设备的主体支撑结构，预留了X轴运动组件的上下运行空间，边缘的密集安装孔用于固定Z轴光轴支座与底部框架连接角件；绿色内构板材用于安装挤出机的运动限位组件与走线固定座，中间的镂空结构既减轻了整体机架重量，也为挤出机的运动行程预留了足够的避让空间，避免运动过程中出现结构干涉；蓝色侧置板材用于安装设备电控系统与电源模块，板材上的长条镂空是为了给电控元件预留散热通风通道，侧边的卡槽结构可直接卡入主体框架的对应位置，无需额外螺丝固定即可实现预定位，降低组装过程中的对位难度。安装边界方面，整套板材拼接完成后形成的机架内部有效安装空间完全匹配标准i3架构200*200*180mm的成型尺寸要求，板材边缘的连接位预留了3mm的安装余量，可兼容厚度3mm的标准亚克力板材切割加工，用户可根据自身刚性需求选择5mm厚度板材加工，仅需微调卡槽的切割深度即可适配，不需要修改整体结构尺寸。设计时还特意在板材的边角位置做了R2的圆角处理，避免组装过程中尖锐边角划伤操作人员，所有镂空位置的内角均做了工艺释放槽处理，适配激光切割的加工特性，避免切割后内角出现应力集中导致板材开裂的问题。
