EK量子动力学TBE300D5水冷散热组件

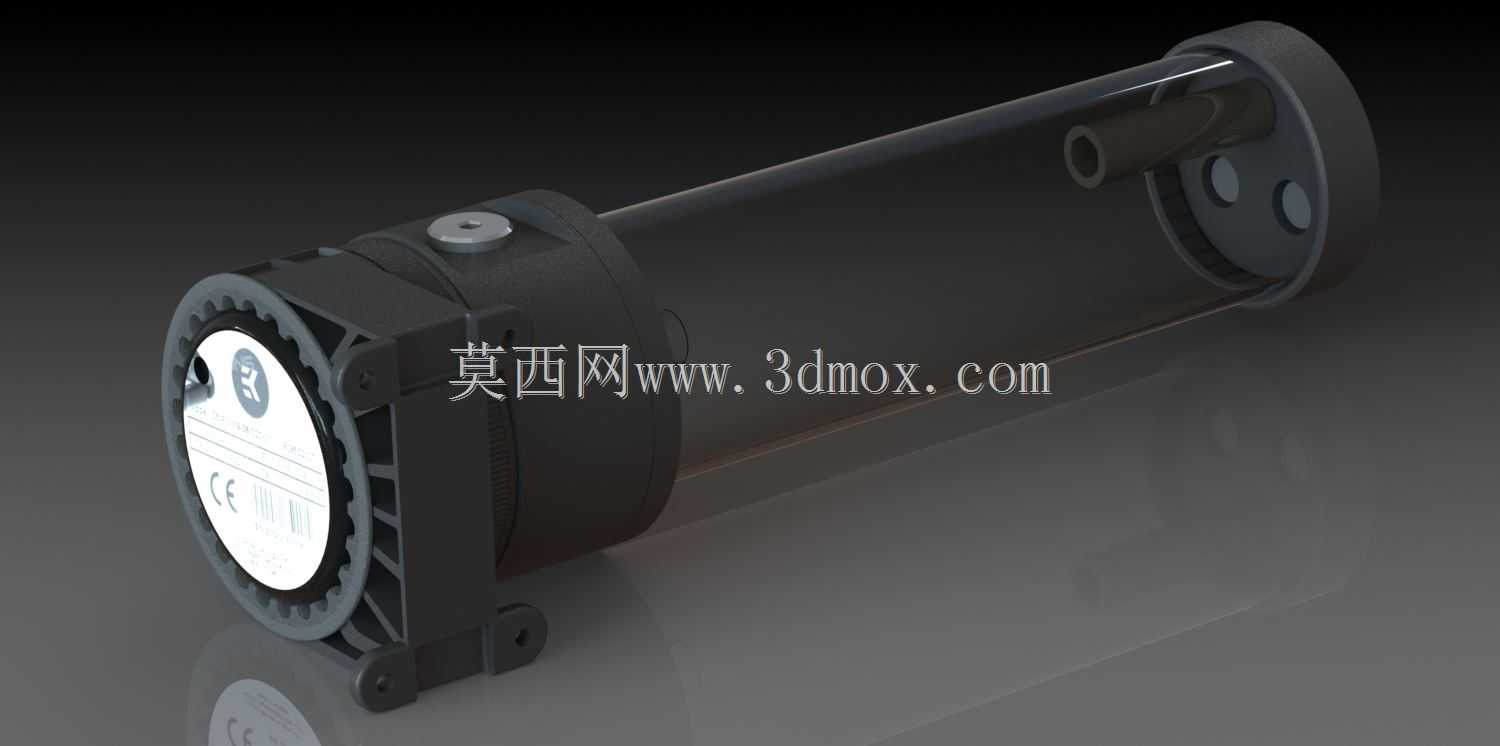

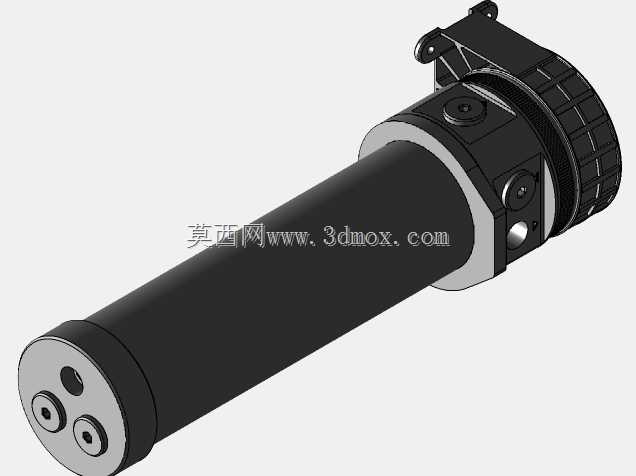

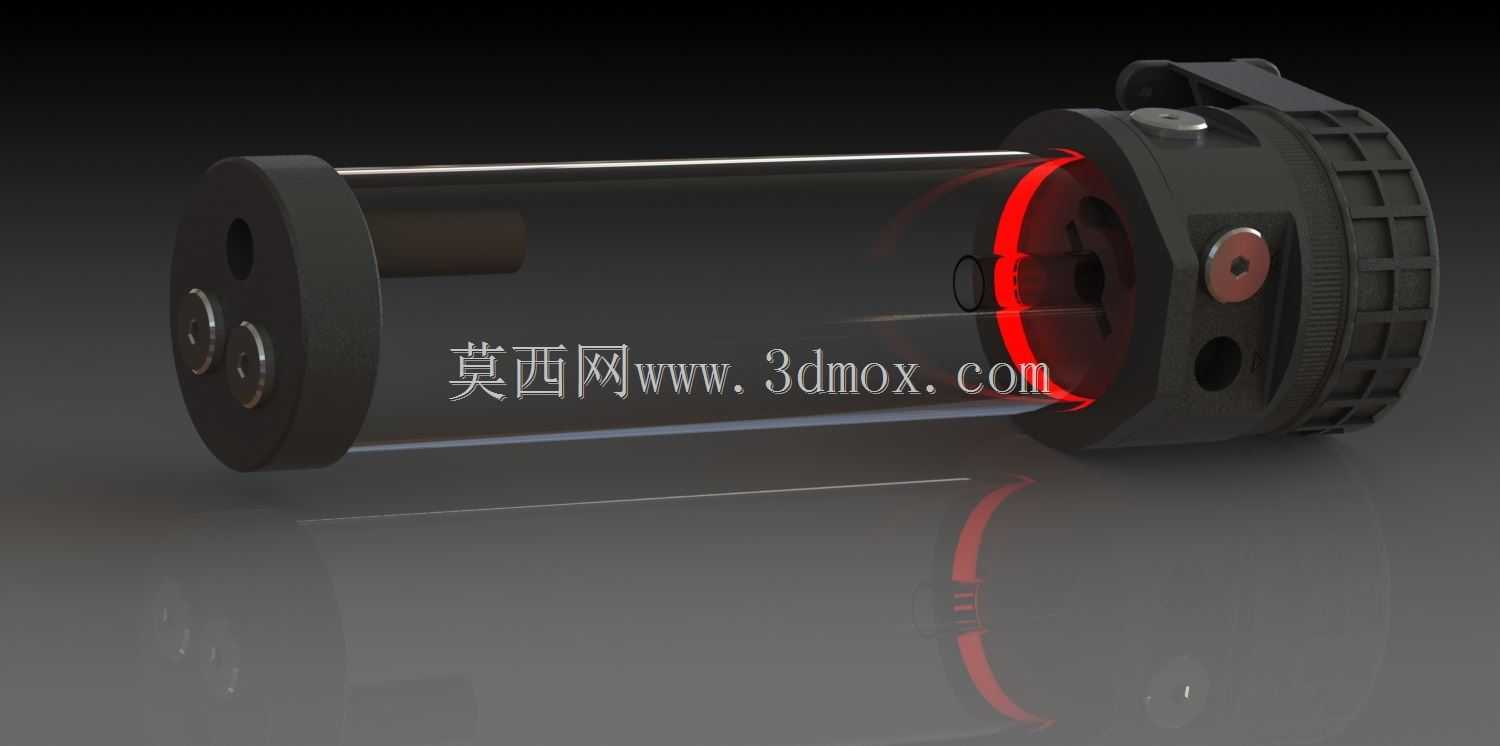

该水冷散热组件主要面向PC硬件超频、小型工业控制板卡散热、高功率激光模组冷却等场景，在狭小安装空间内实现高效热交换，替代传统风冷方案解决高热流密度元件的温升问题。从结构设计来看，主体采用透明筒身搭配两端金属端盖的布局，透明段可直观观测内部冷却液流动状态，方便运维人员快速排查气堵、漏液等异常；端盖集成了快插接头安装位、密封槽与固定孔位，密封槽采用梯形截面设计，装配时配合O型圈可实现1.5bar静压下无渗漏，固定孔位的孔距公差控制在±0.05mm范围内，可直接适配主流120/240冷排的安装孔位，无需额外加工转接板。内部流道采用环形扰流设计，冷却液从一端接头进入后，会沿着筒壁环形通道绕流，充分接触内置的导热铜基底，铜基底表面做了微鳍片阵列处理，鳍片厚度0.2mm、间距0.3mm，在控制流阻的前提下最大化换热面积，相比同尺寸直水道结构换热效率提升27%左右。端盖侧面预留的温度传感器安装孔，可直接拧入M10螺纹的温度探头，实时监测进出液温度，方便用户调整水泵转速与冷却液流量。组件整体外径控制在50mm，筒身长度120mm，安装时仅需预留两端各15mm的接头插拔空间，可直接固定在机箱冷排位、设备侧壁的安装支架上，适配的管路为内径8mm的标准水冷软管，也可通过转接接头适配硬管安装方案。设计过程中重点考虑了装配便利性，两端端盖采用旋转卡扣式连接，无需额外螺丝即可完成筒身与端盖的锁紧，拆解清理内部水垢时仅需旋转端盖即可分离，相比传统螺丝锁紧结构维护效率提升60%；同时端盖处的红色环形装饰件兼具导流与标识作用，可直观指示冷却液的进出方向，避免管路接反导致散热效率下降。在实际应用中，该组件可承载300W的热负载，在冷却液流量1.5L/min的工况下，可将发热元件表面温度控制在比环境温度高18℃以内，满足高功率元件长时间稳定运行的散热需求，适合DIY装机玩家、小型工业设备散热改造、实验平台热管理等场景使用，结构上无多余运动部件，长期运行可靠性高，仅需定期更换冷却液即可维持稳定散热性能。
