三款不同规格短阳极圆柱锂离子电芯

　　日常做消费电子、小型储能设备的结构设计时，圆柱锂离子电芯是绕不开的选型对象，这次整理的三款短阳极圆柱电芯，覆盖了18650、18500、18350三个常用规格，能适配不同空间约束下的供电需求。先从实际应用场景说起，18650规格目前是量产供应链最成熟的圆柱电芯，除了大家熟知的笔记本电池组、强光手电，在小型便携储能电源、家用扫地机器人的可拆卸电池包、工业手持检测设备的供电模块里都有大量应用，它的单节容量区间覆盖广，供应链一致性管控成熟，做串并联组合时的配组成本更低。18500规格的长度比18650短7mm左右，更多用在对安装长度有严格限制的场景，比如紧凑型手持云台的内置供电、小型无线吸尘器的杆身内置电池、部分便携医疗检测设备的供电仓，这类场景既需要圆柱电芯的结构强度优势，又没法容纳18650的长度，18500刚好填补这个尺寸空白。18350是三者里长度最短的，直径和前两款保持一致，主要用在迷你强光手电、小型电动螺丝刀、头戴式夜视仪这类空间极度紧凑的便携设备里，单节电压平台和另外两款一致，串并联组合时的BMS适配逻辑通用，只是单节容量更低，适合小体积低功耗的设备。

　　从产品功能特性来看，这三款电芯都做了短阳极设计，也就是正极盖帽的突出高度比常规圆柱电芯更短，这个设计的核心价值是提升成组时的空间利用率，常规长阳极电芯在成组时需要给正极预留更多的绝缘避让空间，短阳极设计可以把这个避让空间压缩0.8-1.2mm，做多串多并电池组时，累计的空间节省非常可观，同时短阳极的盖帽结构抗冲击性能更好，在设备跌落测试中，正极盖帽受挤压变形引发内部短路的风险更低。三款电芯的外壳都采用镀镍钢壳材质，侧壁厚度统一为0.3mm，兼顾结构强度和内部容积利用率，负极采用平底焊接结构，不管是做单节使用的弹片接触结构，还是做多节组合的镍带点焊结构，都有足够的接触平面，不会出现焊接虚连或者弹片接触不良的问题。

　　做结构设计时最关心的安装边界尺寸，这三款电芯的直径统一为18mm±0.1mm，这个公差控制是为了适配通用的电芯支架、电池仓弹片，不需要单独开模定制固定结构。长度方面，18650规格的总长度为65mm±0.15mm，18500规格总长度为50mm±0.15mm，18350规格总长度为35mm±0.15mm，设计电池仓时，轴向的预留间隙建议控制在0.3-0.5mm，既可以容纳电芯的长度公差，也能给温度变化带来的壳体热膨胀预留空间，不会出现电芯装不进去或者仓内晃动的问题。径向的安装间隙建议控制在0.1-0.2mm，如果是采用支架固定的成组方案，支架的电芯固定孔直径建议做18.2mm，过盈量太大会导致装配时压伤电芯外壳，间隙太大则会在设备振动时出现电芯窜动，拉扯镍带引发断裂风险。

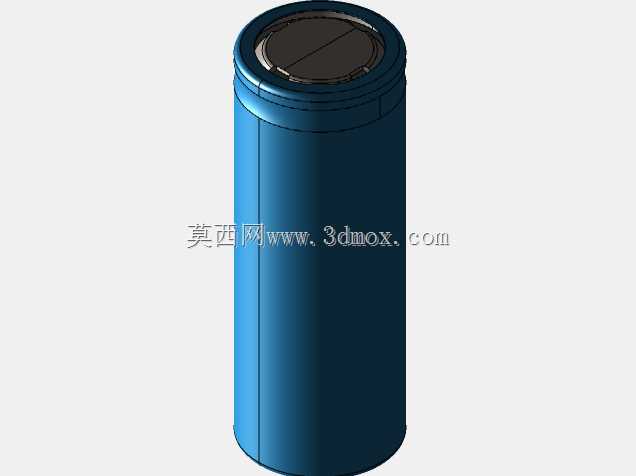

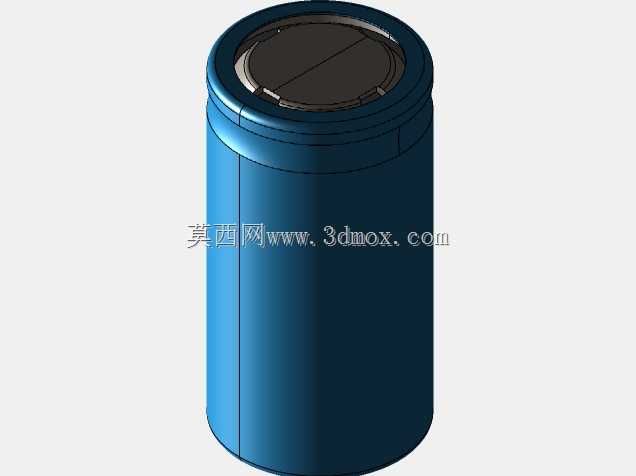

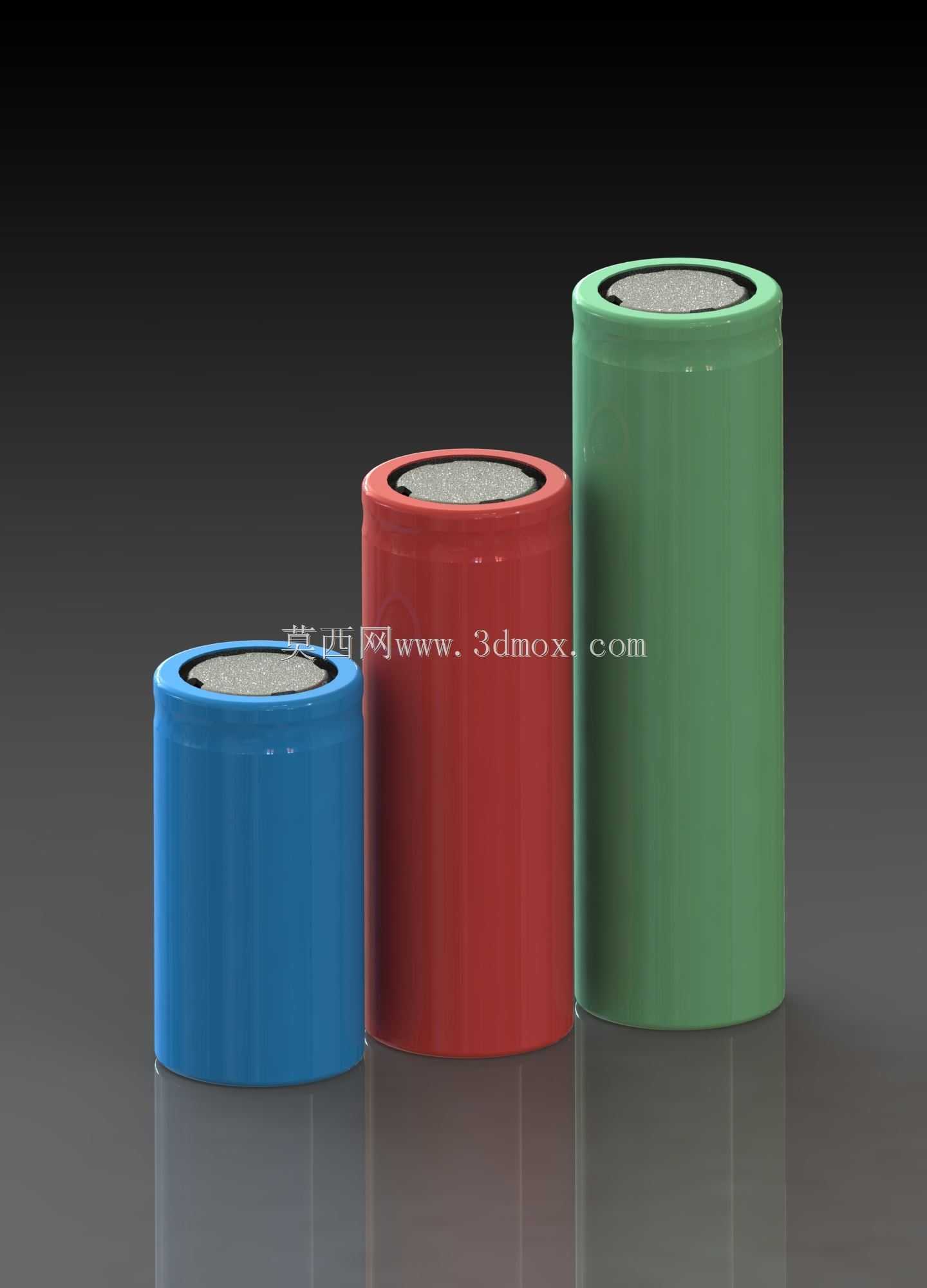

　　从建模设计的思路来说，这次的模型还原了电芯的所有关键装配特征，正极盖帽的绝缘密封圈、负极的焊接凹点、壳体的卷绕接缝都做了等比例还原，不是简化的光面圆柱模型，做结构干涉检查时，可以直接调用模型验证电池仓的加强筋、固定卡扣会不会和电芯的局部特征产生干涉，避免开模后才发现装配问题。三款电芯的正极盖帽高度统一为1.2mm，比常规电芯的1.8mm阳极高度短了0.6mm，这个特征在模型里做了精准还原，设计正极接触弹片时，不需要额外调整弹片的压缩行程，直接按照模型的尺寸设计弹片的预压量即可，能减少打样验证的迭代次数。另外模型的壳体外观做了不同颜色的区分，只是为了建模时方便识别不同规格，实际量产的电芯外皮颜色不代表容量或者性能参数，选型时还是要以电芯的规格书参数为准。

　　在实际成组设计时，这三款同直径不同长度的电芯可以共用大部分固定结构件，比如同一套电池仓的侧壁、弹片、BMS安装位，只需要调整电池仓内部的长度限位挡块，就能适配不同长度的电芯，这种通用化设计可以大幅降低产品的开模成本，对于做系列化便携设备的厂商来说，只需要开发一套基础结构，就能通过更换不同长度的电芯，推出不同续航时长的产品版本，覆盖不同价位的用户需求。另外短阳极设计的电芯，在做绝缘处理时，正极的绝缘垫片可以用更薄的PET材质，不需要用常规的青稞纸加厚垫片，进一步压缩成组后的整体尺寸，对于追求极致紧凑的设备结构来说，这个细节的优化能带来不小的空间收益。
