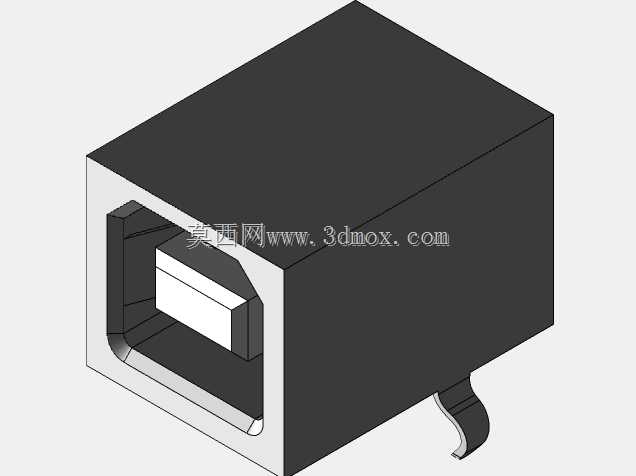

直角4针通孔安装USB B型2.0插座结构

在工业控制外设、老式打印设备、桌面级数控装置的通讯链路搭建中，这类直角B型USB插座是极为常见的板端接插部件，多数设备的后置数据接口都会选用该类结构，避免直插式接口占用过多设备后部纵深空间，同时也能降低线缆拉扯时对PCB板焊点的直接应力。从结构设计逻辑来看，该款插座采用4针通孔焊接的固定方式，相较于表贴式同类接口，通孔焊盘的焊接结合面积更大，能够承受更频繁的插拔冲击力，适配工业场景下设备运维过程中反复插拔调试的使用需求，不会因为多次插拔出现焊盘脱落、接口松动的问题。直角弯折的结构设计，让接口的插接方向与PCB板面保持平行，线缆从设备侧方或后方水平引出，不会在垂直于板面的方向形成凸起，能够有效压缩设备外壳的内部预留空间，对于紧凑型工控机、小型桌面3D打印机这类内部空间局促的设备而言，这类安装结构的空间利用率优势十分明显。接口内部的接触弹片采用分层排布设计，严格遵循USB2.0的引脚定义排布顺序，金属屏蔽外壳完全包裹胶芯与接触端子，能够在设备运行过程中减少外界电磁信号对数据传输的干扰，保证数据传输的稳定性。外壳两侧的固定插脚在焊接时会穿过PCB对应的定位孔，除了焊接固定之外，在插拔过程中能够将外力分散到更大的板体区域，避免单个引脚受力过大出现形变。胶芯部分采用耐温绝缘材质，能够适配波峰焊、回流焊的加工温度，不会在焊接加工过程中出现形变、端子移位的问题。接口前端的导向倒角设计，能够让公头插入时自动对位，即使盲插也能顺利对接，减少插针对接偏差导致的端子弯折损坏。从安装边界来看，该插座的主体方块结构在PCB板上的投影占用面积极小，后部的焊脚伸出长度适配常规厚度的PCB板材，焊接后引脚露出板面的长度控制在合理范围，不会与板面对侧的其他元器件产生干涉，外壳底部的定位凸点能够在插件加工时快速与PCB板的定位孔卡合，提升SMT或手工插件的装配效率，减少装配过程中的对位偏差。在实际选型应用中，这类接口常被布置在设备外壳的接口开孔处，金属外壳的接地引脚与设备机壳连通后，能够进一步提升接口的抗干扰能力，同时也能在静电放电时将电荷导走，保护后端的主控电路不受静电损坏。
