带实际安装尺寸的PCB直插式微动按钮

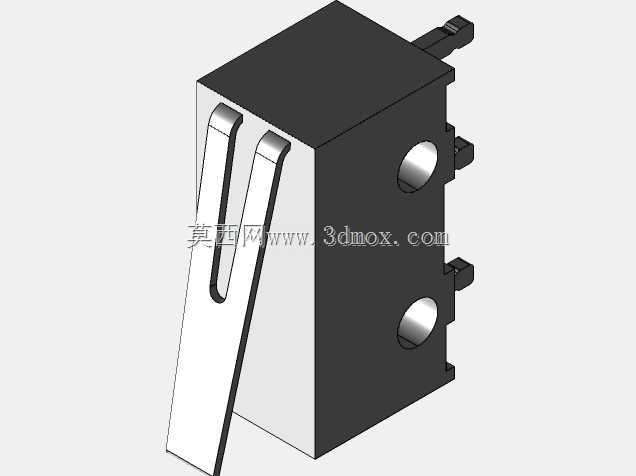

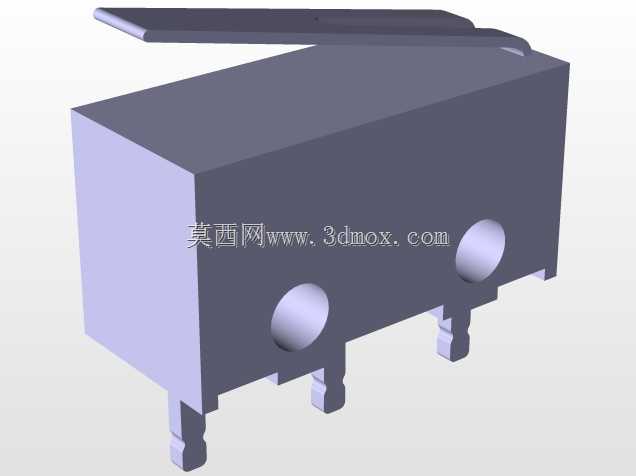

这类PCB按钮是电子设备操控回路里最常见的输入触发元件，日常能在消费电子、工控板卡、小型家电、检测治具上见到它的身影，核心作用是通过按压动作实现电路的通断切换，给主控系统传递人工操作的触发信号，相比贴片式轻触开关，这类带长压柄的按钮触发行程更长，操作反馈更清晰，适合需要明确按压触感的操作场景。做结构设计的时候，最先要卡准的就是安装边界，这个模型完全还原了实物的实际尺寸，底部三个直插引脚的间距、引脚伸出本体的长度都严格对应PCB焊盘的标准布局，不需要额外调整尺寸就能直接导入PCB Layout文件做孔位匹配，避免结构和硬件设计出现干涉。本体部分的外形是规整的长方体，侧面的两个圆形定位凸点是设计里很实用的细节，装配时可以卡在PCB对应的定位孔里，过波峰焊的时候不会因为焊锡张力偏移位置，也能承受更大的按压力度，不会出现本体歪斜导致的按压卡滞问题。顶部伸出的压柄做了弧度处理，按压时的受力方向和本体垂直，不会因为侧向力导致内部弹片提前疲劳失效，压柄的摆动行程也做了限位设计，按到底的时候不会超出本体的安全形变范围，能保证长期使用的触发可靠性。建模的时候优先还原了装配相关的所有关键尺寸，包括本体的长宽高、压柄抬起的最高高度、压下后的最低高度、引脚的直径和伸出长度、定位凸点的直径和突出高度，这些尺寸都是结构评审时必须核对的安装参数，导入装配体后可以直接做干涉检查，不用反复对照实物样品测量调整。很多新手做结构设计时容易忽略按钮压柄和外壳按键帽的配合间隙，这个模型把压柄的活动范围完整做了出来，设计外壳按键的时候可以直接参考压柄的运动轨迹预留间隙，既不会因为间隙太小出现按键卡滞，也不会因为间隙太大出现按压空程，影响操作手感。在实际选型时，这类按钮的触发力、寿命参数会根据应用场景调整，但安装尺寸是通用的，这个模型可以直接复用在同封装规格的所有按钮选型装配里，不用每次重新建模，能大幅缩短结构设计的周期，也能减少因为尺寸建模错误导致的打样返工问题。
