雅马哈450F发动机凸轮轴总成结构设计

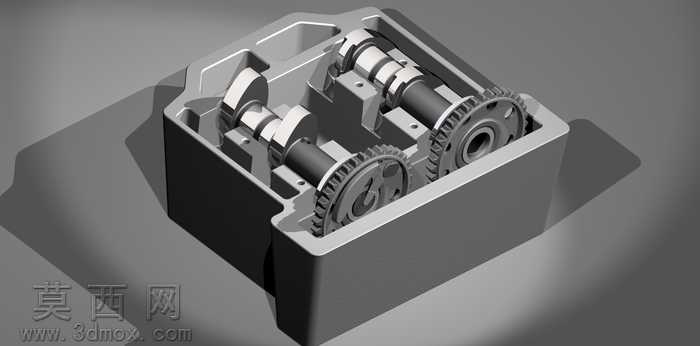

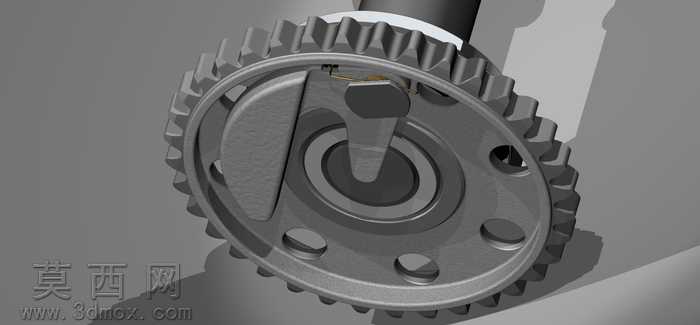

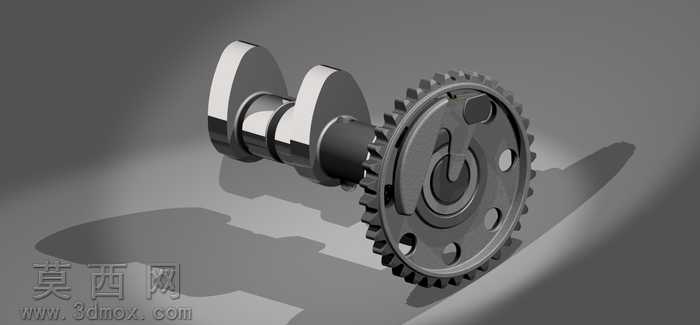

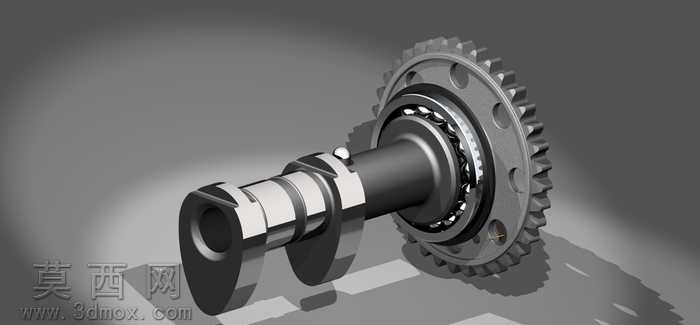

本作品围绕雅马哈450F动力单元的配气核心凸轮轴总成开展三维建模设计，完整还原了双顶置凸轮轴布局的缸头内部配气结构，建模过程中优先梳理动力传递逻辑，先完成缸头壳体的基础腔体建模，严格匹配原厂安装位的尺寸公差，预留出凸轮轴轴承座、齿轮啮合腔的装配空间，确保各部件装配后无干涉问题。建模阶段针对凸轮轴的型线做了精细化处理，逐段还原进排气凸轮的升程轮廓，保证凸轮型面与气门摇臂的接触轨迹符合原厂动力输出特性，同时对凸轮轴端部的传动齿轮做了齿形参数还原，精准匹配双凸轮轴的啮合传动比，确保配气正时的准确性。材质渲染阶段结合实物材质特性做区分处理，缸头壳体采用铸铝哑光材质，还原铝合金铸造件的细微颗粒质感，凸轮轴轴体与凸轮型面采用高硬度合金钢材质，做了金属磨削后的亮面处理，传动齿轮做了发黑处理的金属质感，不同部件的材质粗糙度、反光度参数逐一调试，让渲染效果贴近真实发动机装配后的视觉状态。结构设计上完整呈现了双凸轮轴平行布置的布局，清晰展示凸轮轴在缸头内的固定方式、齿轮传动的啮合位置，还原了凸轮型面驱动气门动作的结构逻辑，建模过程中同步验证了凸轮轴转动全行程内的部件间隙，确保凸轮旋转时与缸头内壁、相邻传动部件无碰撞，整体模型可用于发动机配气机构的结构教学、机械加工工艺模拟，也可作为摩托车动力改装的结构参考，帮助理解高转速单缸发动机双顶置凸轮轴的配气工作原理，模型结构完整，各部件可单独拆分用于装配演示，清晰展现动力从曲轴传递到凸轮轴、再驱动气门完成进排气动作的完整机械逻辑。
