斯特林发动机结构展示三维建模作品

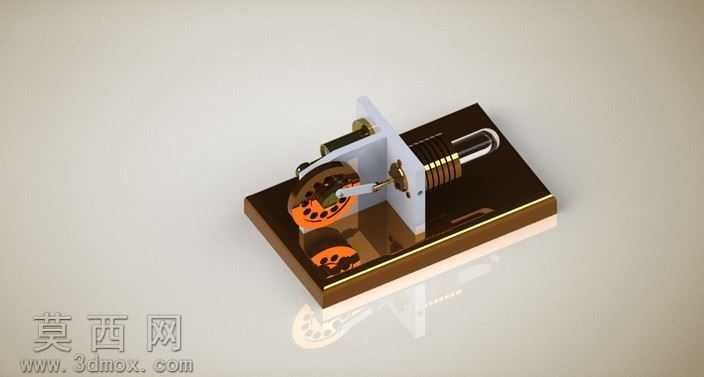

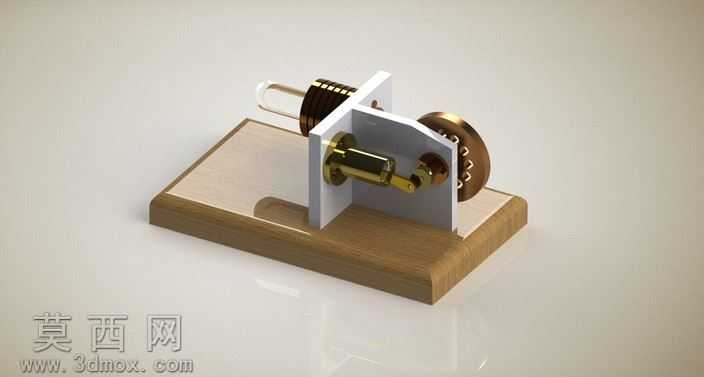

本作品为斯特林发动机的三维建模成果，建模过程依托三维参数化设计软件完成，首先对斯特林发动机的核心工作原理进行拆解，明确其封闭循环工质做功的核心逻辑，将整体结构划分为动力气缸、置换气缸、曲柄连杆传动组、飞轮储能组件、安装基座五大模块逐一进行参数化绘制。建模阶段严格遵循机械设计的公差配合要求，对气缸与活塞的配合间隙、曲柄轴的转动同轴度、连杆铰接处的活动余量都进行了精准的参数设定，确保各运动部件在虚拟装配后不存在干涉问题，可完整模拟真实的运动行程。材质与渲染阶段，针对不同部件的实际物理属性进行材质匹配：安装基座选用哑光胡桃木材质，调整木纹走向与表面粗糙度参数还原实木基座的温润质感；气缸与金属支架采用抛光铝合金材质，设置合适的反射率与环境贴图采样，还原金属机加工后的细腻光泽；传动曲柄、飞轮等受力部件选用黄铜材质，调整金属氧化度参数，还原铜质零件特有的暖调金属质感；透明热腔部位采用高透耐热玻璃材质，设置合理的折射参数与透光率，清晰展示内部活塞的运动状态。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，勾勒出发动机整体的轮廓结构，辅助光源补充暗部细节避免出现死黑区域，底部添加柔光反射板强化基座与金属部件的倒影效果，提升整体渲染图的真实感与精致度。设计思路上，完整还原斯特林发动机通过外部热源加热封闭工质，利用工质冷热循环的压差推动活塞往复运动，再通过曲柄连杆机构将直线运动转化为飞轮旋转运动的完整工作逻辑，所有零部件的尺寸比例均参考真实小型斯特林发动机的实测数据设定，既保证了外观的还原度，也可用于后续的运动仿真模拟、3D打印实物制作以及相关的机械原理教学演示，清晰展现外燃式热机的结构特点与能量转换过程。
