钣金设备散热防护外壳结构设计

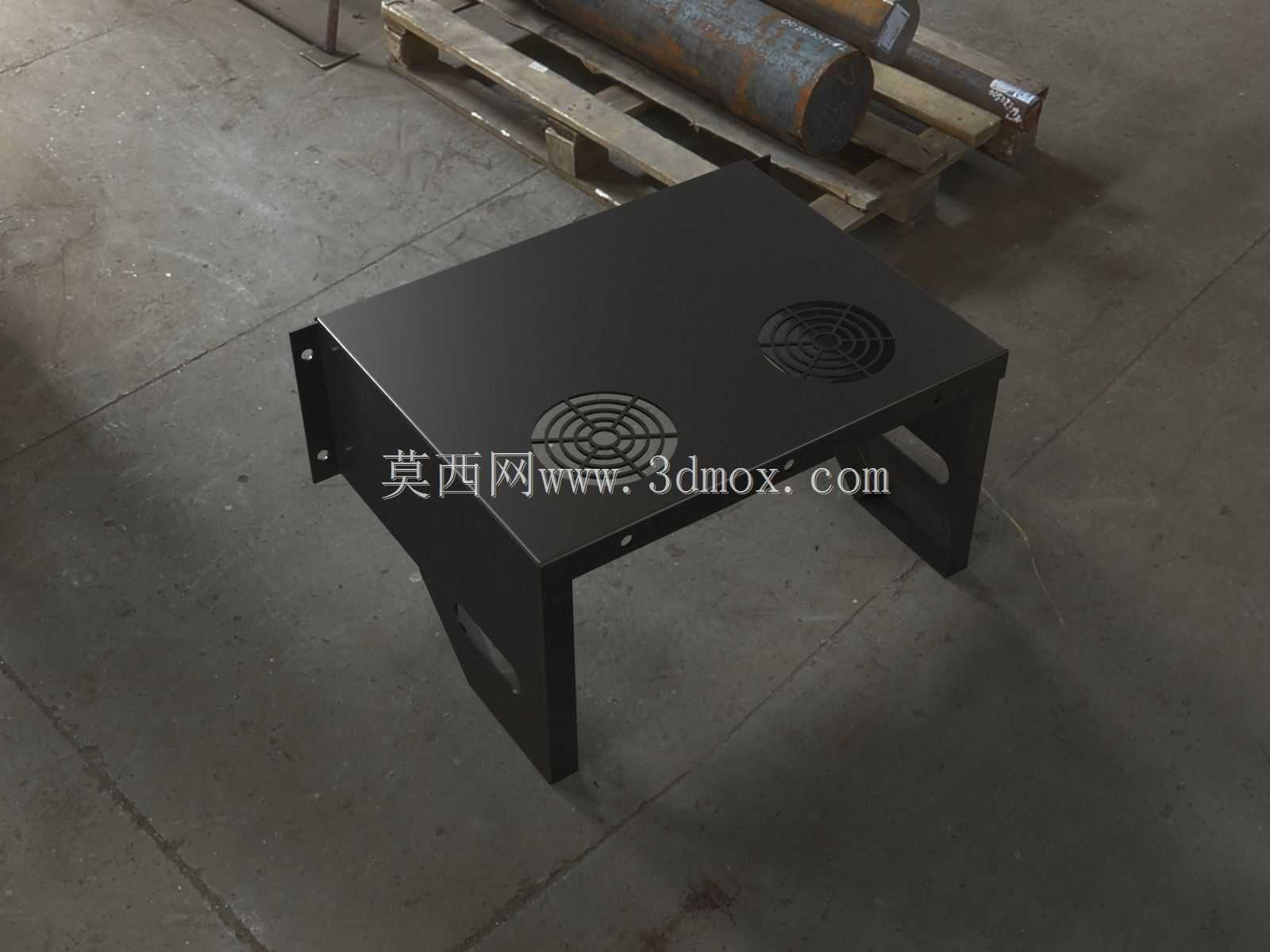

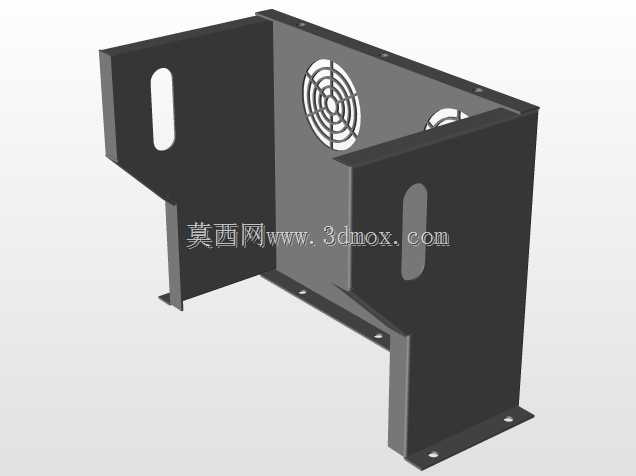

这款钣金壳体主要面向小型工业控制设备、桌面型电控单元的外置防护需求，在车间现场的小型工控终端、嵌入式控制模块配套场景中十分常见，既能够隔绝车间内的金属切屑、切削液飞溅、粉尘堆积对内部电控元件的侵蚀，也能通过结构设计避免人员误触内部带电部件或运转组件。从结构设计逻辑来看，整体采用一体式折弯成型的钣金主体，两侧延伸出带安装孔的固定支耳，支耳上预留的通孔可直接配合螺栓完成与设备机架、安装台面的固定，安装时不需要额外设计转接支架，支耳的折弯高度预留了足够的安装操作空间，常规套筒工具即可完成锁紧作业，不会出现工具干涉无法拧紧的问题。壳体顶面预留了两处圆形通风栅格，栅格采用一体冲压成型的放射状导流槽，既能够保证内部轴流风扇的出风顺畅，避免通风阻力过大导致内部元件积热，也能阻挡尺寸较大的异物落入壳体内部，栅格的开孔尺寸经过匹配计算，在保证通风量的同时不会让常见的紧固件、加工碎屑掉入内部引发电路短路。壳体两侧的支撑腿采用向下延伸的折弯结构，将壳体主体抬离安装面一定高度，一方面给底部的接线端子、走线槽预留出足够的布线空间，现场布线时线缆可以直接从壳体下方的空隙引出，不需要额外在壳体侧面开大尺寸的走线孔破坏结构强度，另一方面抬升的结构也能避免安装面的积液、积灰直接接触壳体底部，减少钣金件长期接触潮湿介质引发的锈蚀风险。支撑腿上预留的长条形开孔既可以作为辅助搬运的扣手，方便组装时单人完成壳体的移位对位，也能作为辅助进风通道，配合顶面的出风栅格形成自下而上的散热风道，在内部风扇运转时能够带走PCB板、功率元件表面的积热。整个壳体的折弯圆角、锐边都做了倒钝处理，组装和后期维护时不会划伤操作人员的手部，钣金表面采用哑光喷塑处理，既提升了壳体的耐锈蚀能力，也不会在车间照明下产生强烈反光干扰操作人员视线。在设计建模过程中，所有折弯边都预留了合理的折弯止裂槽，避免折弯加工时出现板材撕裂的问题，各个安装孔的位置都考虑了钣金加工的公差累积，孔位间隙足够吸收常规钣金加工的尺寸偏差，不会出现安装时孔位错位无法装配的问题。
