立式台式电脑主机箱体结构三维建模

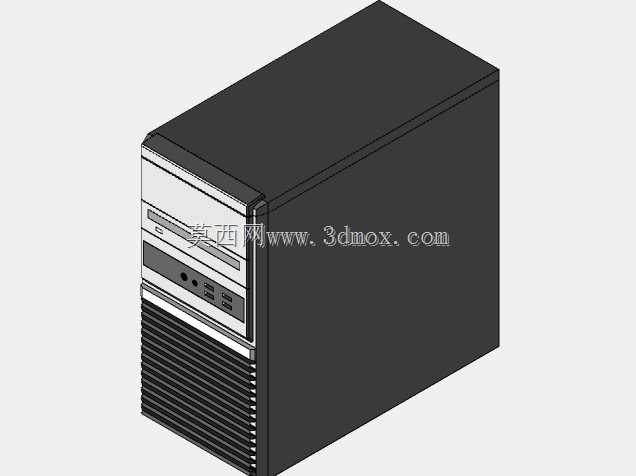

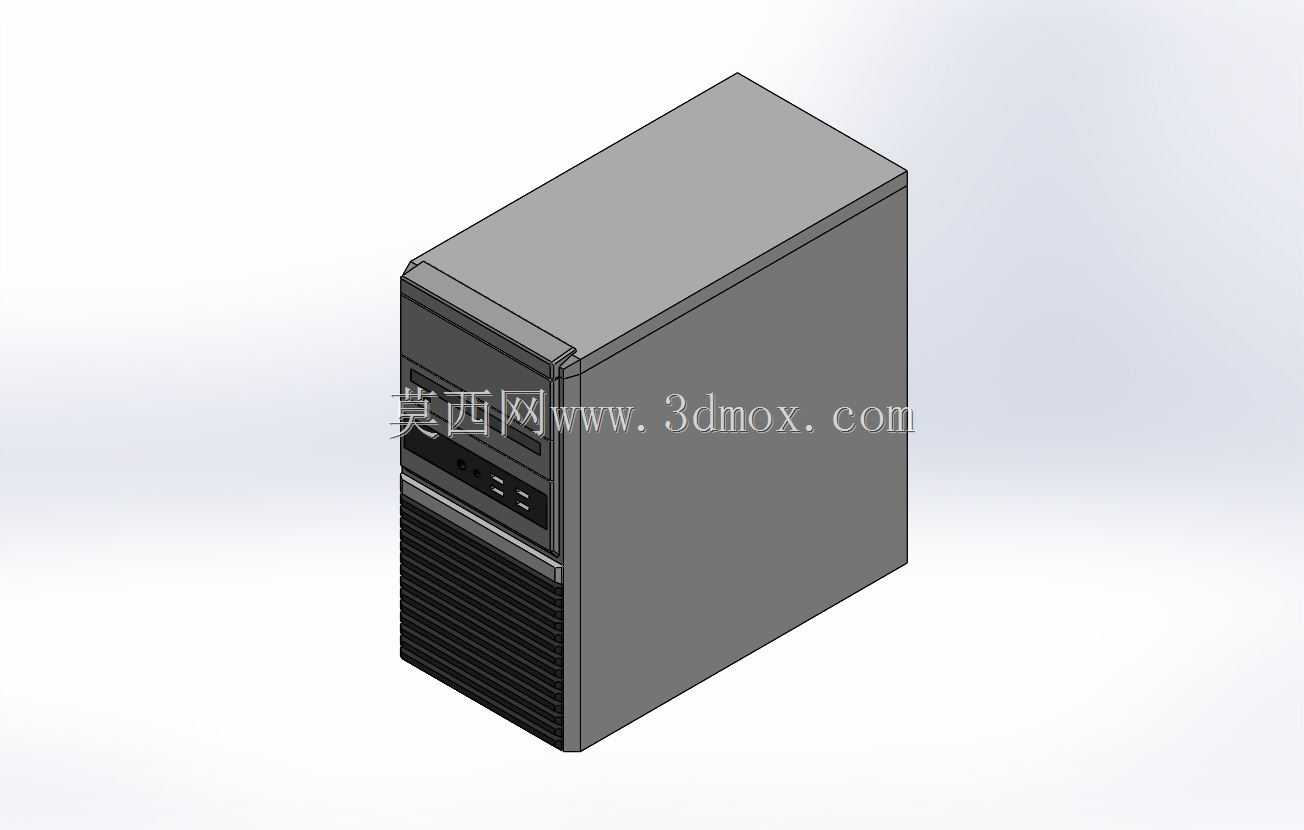

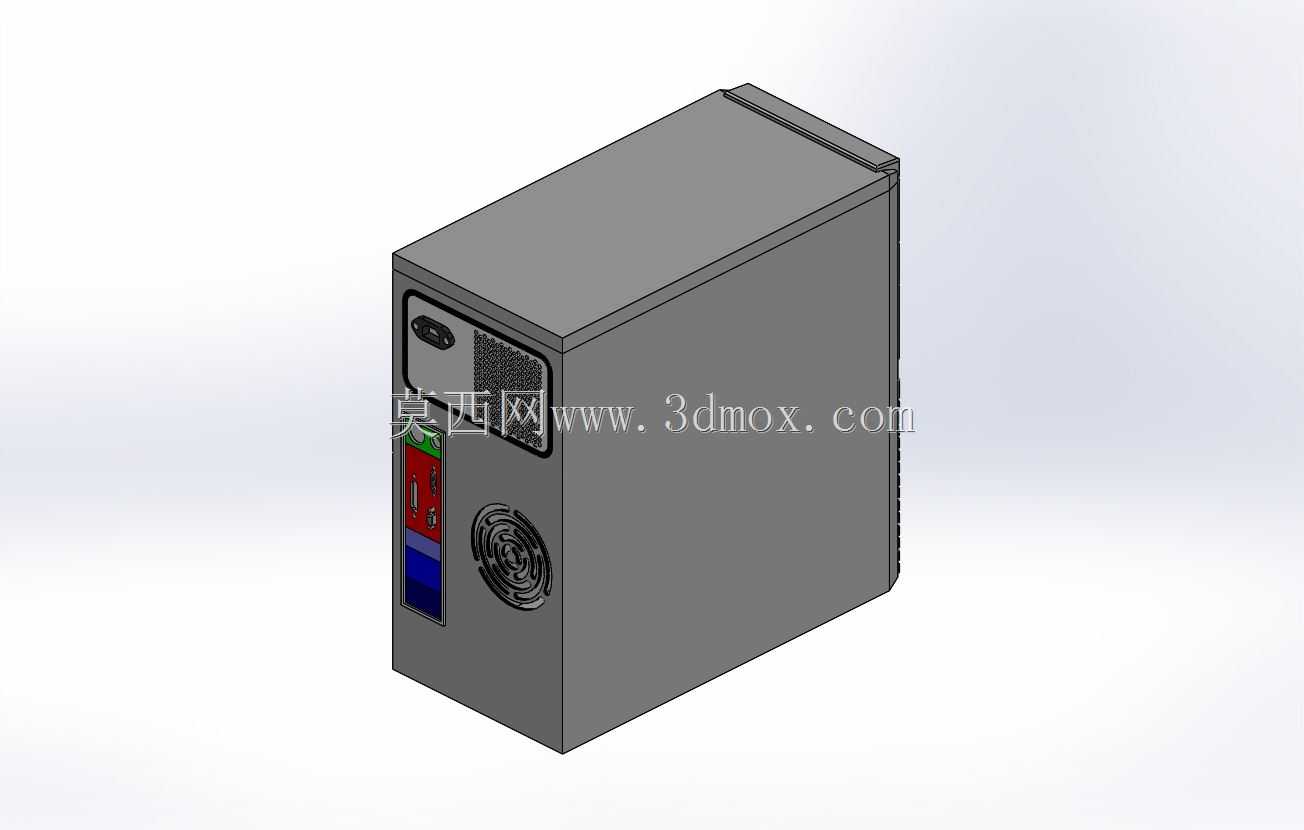

日常办公、工业控制工位、家用桌面场景中，立式台式主机都是承载计算硬件的核心载体，这款机箱模型还原了常规立式ATX机箱的外部结构特征，建模过程中优先考虑了实际硬件安装的边界约束，先从内部安装空间的尺寸锚定开始倒推外部壳体的轮廓，确保主板、电源、存储设备的安装位预留符合通用硬件的尺寸规范，不会出现结构干涉问题。从结构设计来看，前面板区域预留了光驱位、前置IO接口、功能按键的安装槽位，下部的通风格栅对应进风通道，和后部的排风位形成贯通的散热风道，建模时特意还原了格栅的倾斜导风角度，既可以保证进风效率，也能减少大颗粒灰尘直接进入箱体内部的概率。机箱侧盖采用常规的卡扣加螺丝固定结构，模型中还原了侧盖的折边咬合结构，实际装配时不需要额外的复杂工装就能完成侧盖的拆装，方便后期硬件升级与维护。箱体的边角做了小圆弧过渡处理，既避免钣金加工时的锐边割手问题，也能提升整体结构的抗形变能力，在搬运过程中遇到轻微磕碰时，圆弧边角可以分散冲击力，降低壳体凹陷变形的概率。从安装边界来看，这款立式机箱的底部预留了防滑脚垫的安装位，放置在桌面时可以保证箱体和桌面之间留有微小间隙，避免底部直接贴合桌面堵塞下部进风孔，同时脚垫的减震作用可以减少内部风扇运行时传递到桌面的共振噪音。前面板的分层结构设计中，上部的光驱位挡板采用可拆式结构，不需要安装光驱时可以保持挡板闭合维持外观整体性，需要扩展光驱设备时可以直接拆下挡板完成硬件安装，不需要破坏前面板的整体结构。建模过程中对机箱的钣金壁厚做了符合实际加工的参数设置，壳体的折弯半径、卡扣的配合公差都参考了量产机箱的加工工艺要求，模型的结构拆分逻辑完全匹配实际钣金冲压、折弯、组装的生产流程，不管是用于结构教学演示，还是作为桌面场景搭建的配套组件，都能还原真实机箱的结构特征与装配逻辑。
