D-sub15针外螺纹三线连接器结构设计

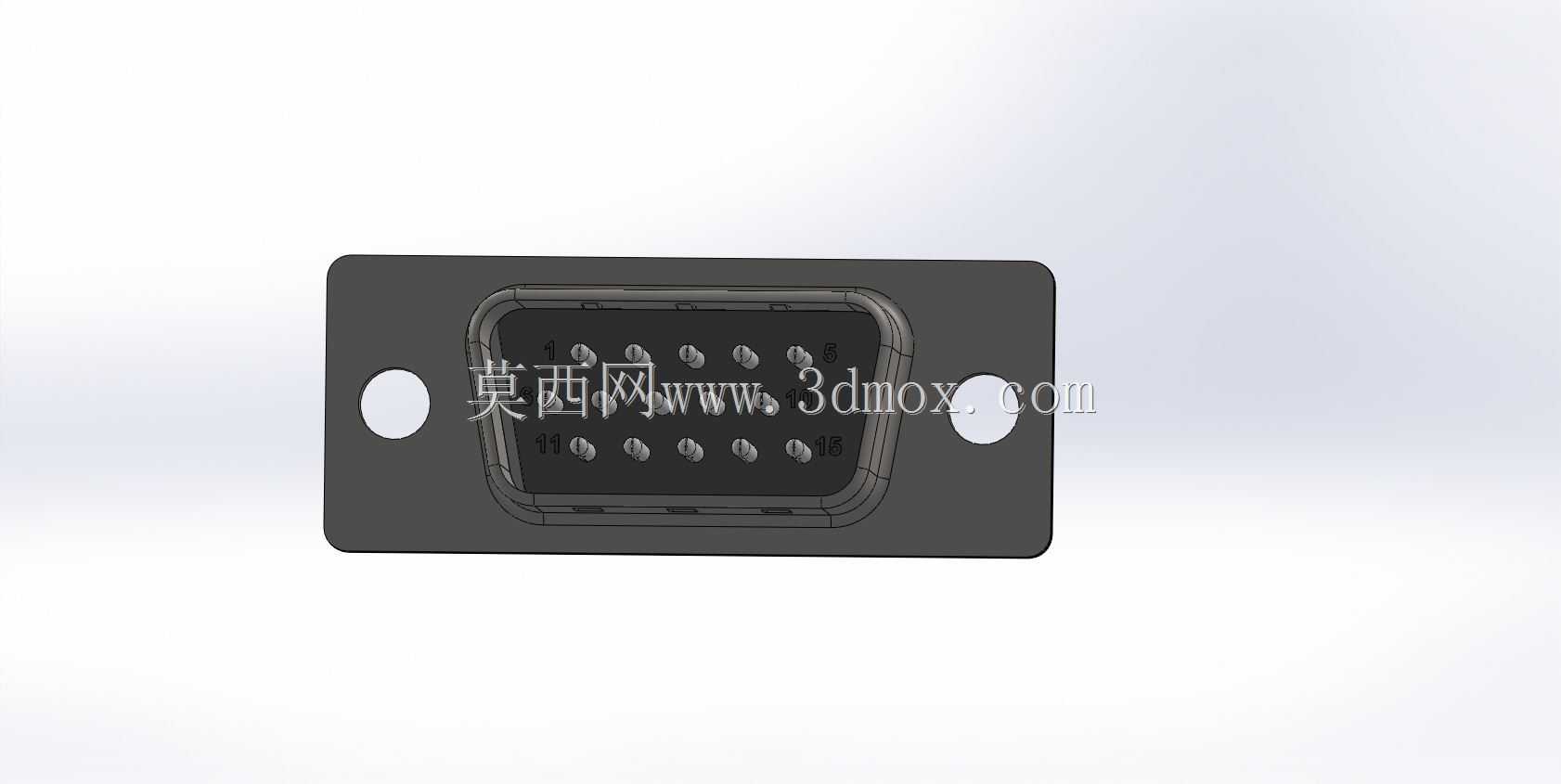

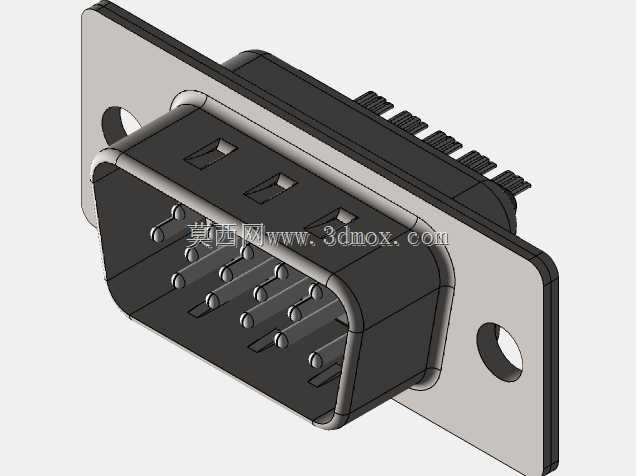

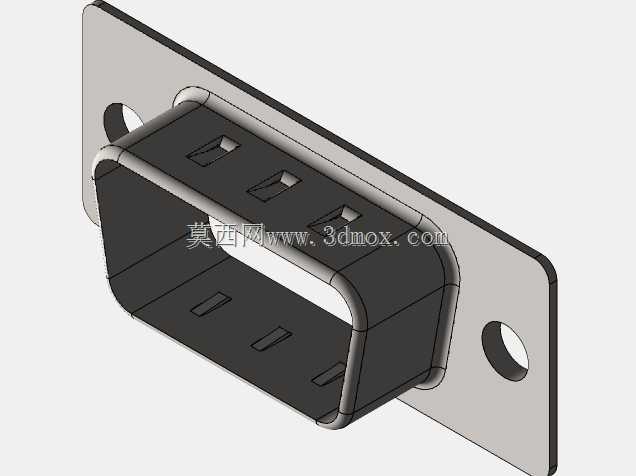

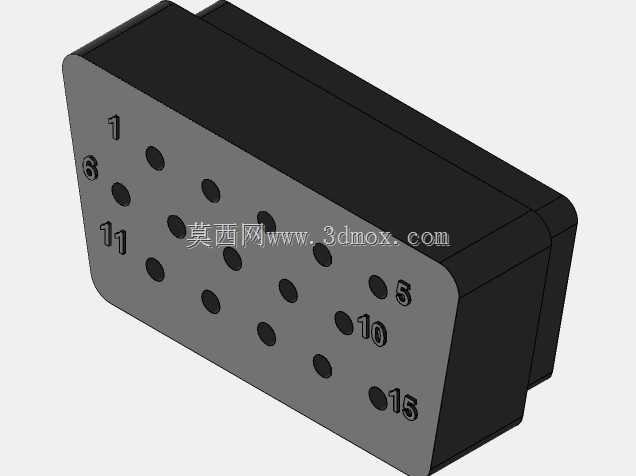

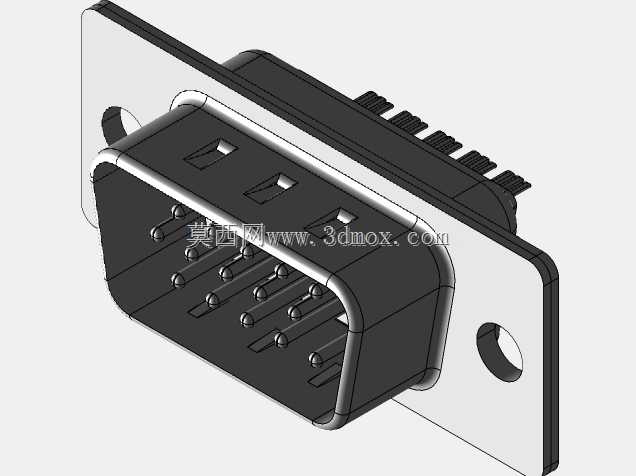

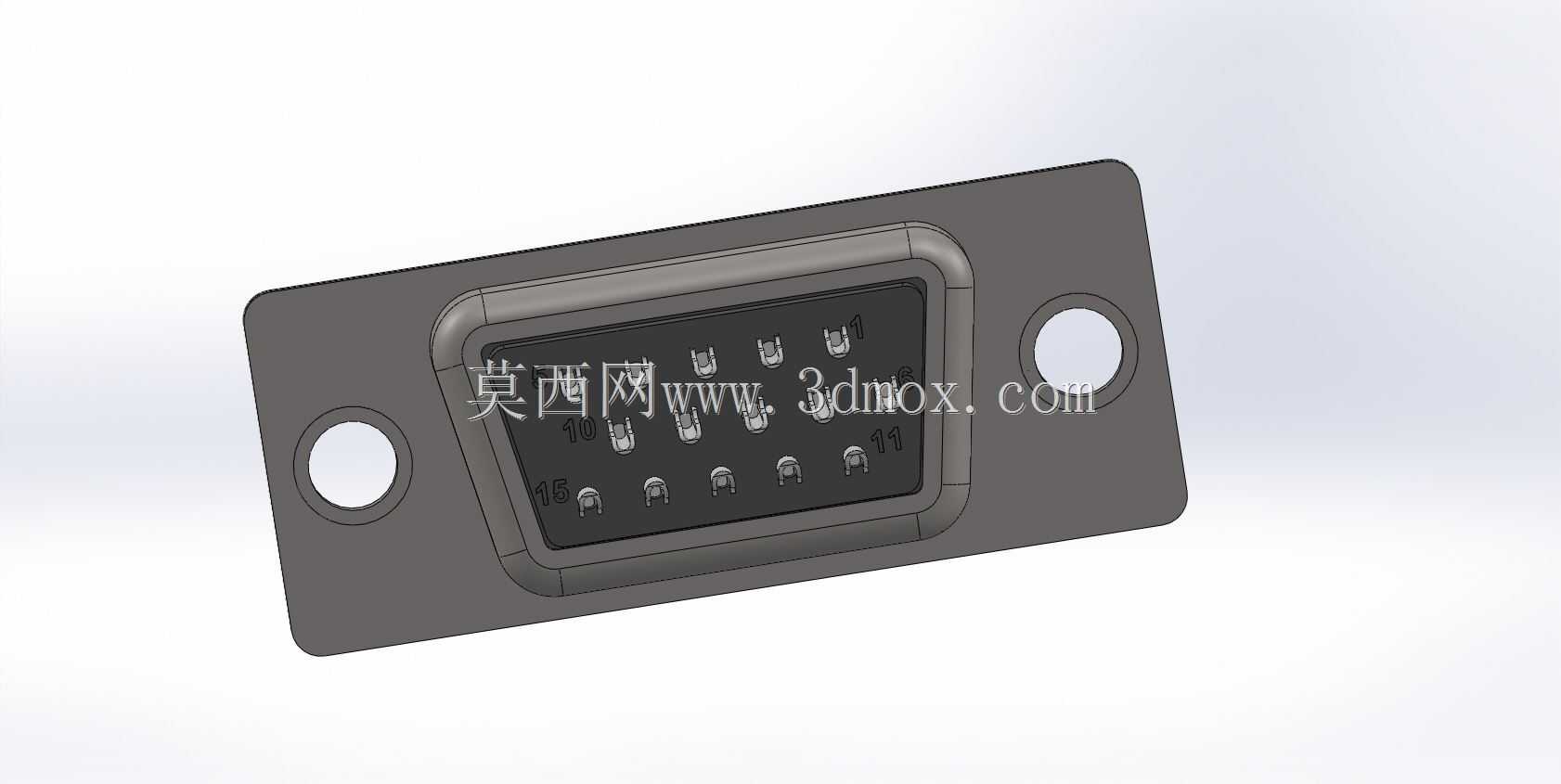

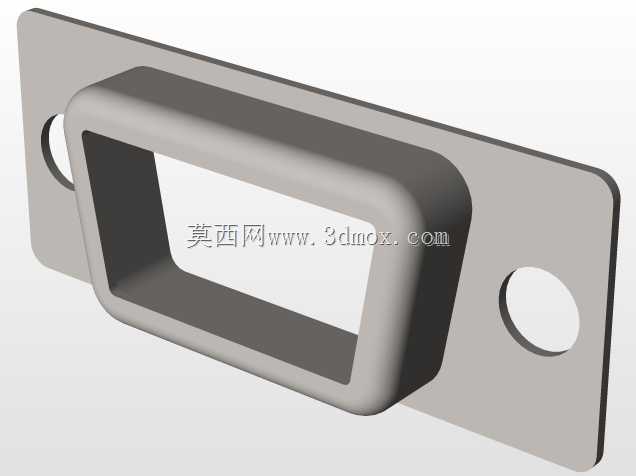

在工业控制、测试测量设备的信号传输链路搭建中，D-sub15针接口是极为常见的模拟信号、低速数字信号传输载体，这款带外螺纹锁紧结构的三线式连接器，主要解决设备面板安装后的接口防松、线缆抗拉需求，区别于普通卡扣式D-sub接口，外螺纹结构可配合面板螺母实现接口与设备壳体的刚性固定，在存在持续振动的工业现场场景下，能避免接口松脱导致的信号中断问题。从结构设计逻辑来看，主体采用矩形法兰安装形式，法兰两侧预留的圆形安装孔位，适配标准M3规格的面板固定螺丝，安装孔中心距严格遵循D-sub接口的通用安装规范，可直接替换同规格常规15针D-sub插座，无需对设备面板安装孔做二次修改。接口内部的15根插针采用两排交错排布，上排8针下排7针的布局符合RS232、VGA等通用信号定义的针脚排布规则，插针根部做了台阶式限位结构，装配时可控制插针伸入绝缘体的深度，避免插针歪斜导致的对接卡滞或接触不良问题。外螺纹结构设置在接口插合端的外圈，对接公头后可通过配套的锁紧螺母实现轴向压紧，相比两侧螺丝锁紧的普通D-sub结构，这种外圈螺纹锁紧的形式占用面板周边空间更小，在高密度排布多组接口的设备面板上，能减少相邻接口之间的安装干涉。绝缘体部分采用耐温阻燃的工程塑料材质，插针与绝缘体之间的配合间隙控制在0.02mm以内，既可以保证插针压装后的保持力，也能避免间隙过大导致的相邻针脚绝缘性能下降。金属外壳部分做了圆角过渡处理，法兰边缘无尖锐毛刺，安装时不会划伤操作人员手部，外壳表面做了哑光黑导电氧化处理，既可以提升外壳的抗锈蚀能力，也能实现可靠的电磁屏蔽效果，减少外界电磁干扰对内部传输信号的影响。在实际选型应用中，这款连接器可用于工控机的IO信号扩展接口、老式显示设备的VGA信号传输接口、工业仪器仪表的信号采集接口，安装时需注意面板开孔尺寸要匹配接口的本体外形，螺纹锁紧时的扭矩控制在0.3N·m左右，避免扭矩过大导致外壳变形或螺纹滑牙。线缆端的三线结构对应信号传输的三个核心回路，压接线缆时需根据传输信号的电流大小选择适配线径的导线，插针压接后要做拉脱力测试，保证单根插针的线缆拉脱力不小于15N，避免线缆受拉时线芯与插针松脱。
