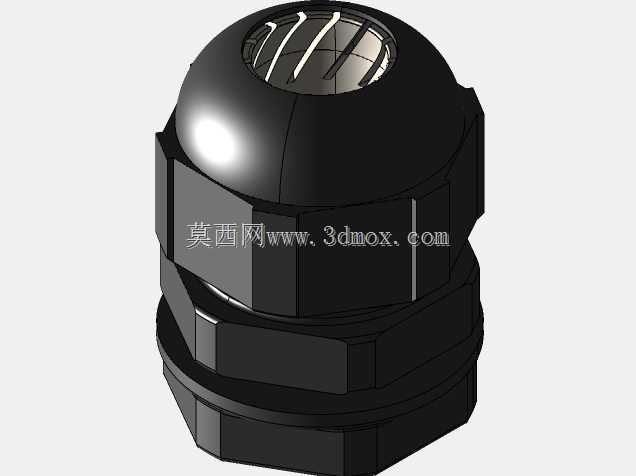

剖视结构普伦萨电缆锁紧接头

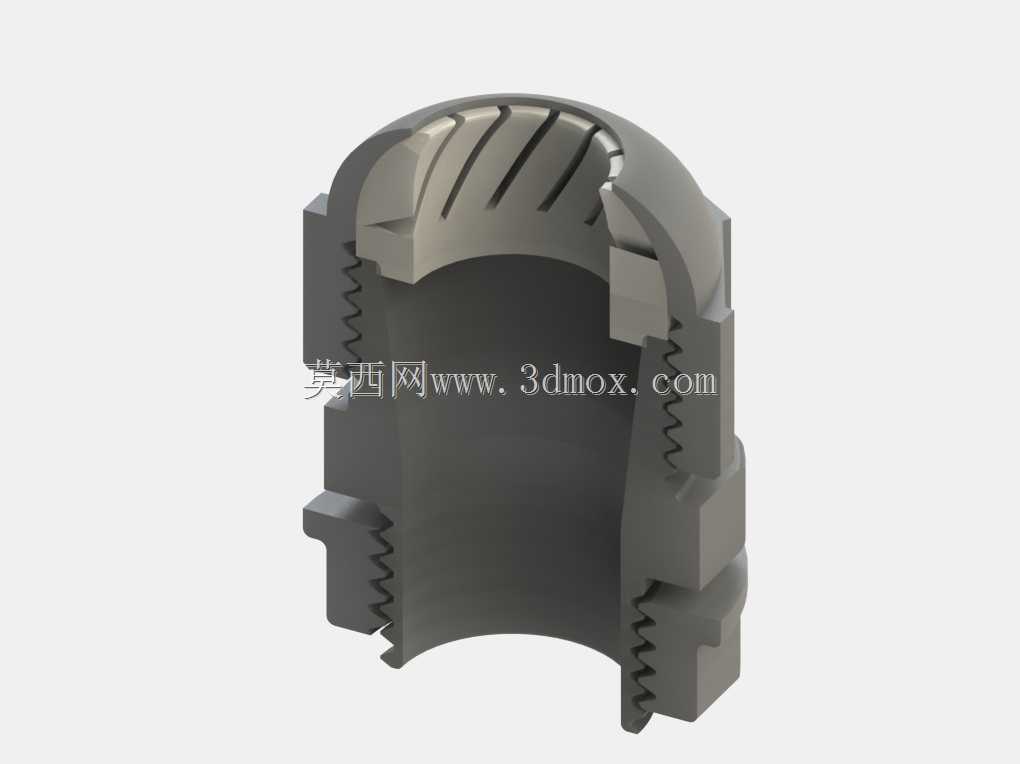

这款剖视展示的电缆锁紧接头，多用于工业控制柜、户外接线箱体、机电设备进线端的线缆固定与密封场景，在轨道交通、港口机械、户外配电设施的线缆布设环节应用广泛，能够在设备穿线位置同时实现线缆抗拉固定、壳体缝隙密封的作用，避免外部粉尘、水汽沿线缆穿入设备内部，同时抵消线缆受外力拉扯时对内部接线端子的作用力，防止接线松脱断电。从剖视结构可以看到，接头整体采用分段式螺纹连接结构，外侧两段外螺纹分别适配设备壳体的安装孔与尾部锁紧螺母，内部沿轴向设置多道斜向卡紧爪，当尾部螺母旋紧时，卡紧爪会沿径向均匀收缩，抱紧穿过接头内部的电缆外护套，卡爪内侧的斜向齿纹可以增大与电缆护套的接触摩擦力，即使线缆受到轴向拉拽也不会出现滑移松脱。接头中段的内台阶位置预留了密封件安装槽，可适配对应规格的橡胶密封圈，当接头旋紧时密封圈被轴向挤压产生径向形变，填充接头内壁与电缆外护套之间的环形间隙，实现IP65及以上等级的防护效果，适配多规格外径的橡塑护套电缆。设计过程中优先考虑了安装便捷性，整体采用对称式回转结构，所有配合螺纹均采用标准公制管螺纹，安装时无需特殊工装，仅用普通扳手即可完成锁紧操作，内部卡爪采用均匀分布的六瓣式结构，收缩时受力均匀，不会出现偏磨电缆护套或者局部卡紧力不足的问题。安装边界方面，接头穿入设备壳体的一端设置了限位台阶，安装时台阶面贴合壳体内壁，配合外侧的平垫与锁紧螺母即可完成接头在壳体上的固定，无需额外焊接或者粘接固定，适配厚度2到6毫米的钢板或者工程塑料壳体，尾部的锁紧螺母旋合行程预留了足够的调节量，可以适配不同壁厚的密封件与不同外径的电缆，无需针对单一线缆规格定制接头。从结构细节来看，接头外壁设置了多道六角拧转面，方便安装时施加扭矩，内壁的卡爪根部做了圆角过渡处理，避免长期应力集中导致卡爪断裂，螺纹收尾位置均做了退刀槽处理，保证螺母可以旋合到位，不会出现螺纹卡滞的问题。这类接头在实际选型时，需要匹配电缆的外径范围与设备壳体的安装开孔直径，该结构的接头相比传统的橡胶护线圈，固定强度更高，密封性能更稳定，在存在振动、户外淋水、粉尘较多的工况下，能够长期保持可靠的固定与密封效果，减少设备进线位置的故障隐患。
