六旋翼多轴无人机机架结构设计

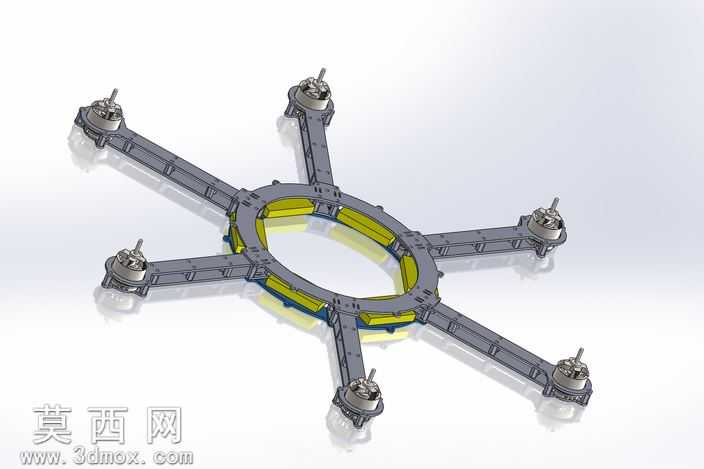

本作品为六旋翼无人机的机架主体结构三维建模成果，建模过程中围绕多旋翼飞行器的受力特性、装配逻辑与飞行稳定性需求展开设计。整体机架采用中心环形主体搭配六根等角度辐射机臂的对称布局，六根机臂以60度夹角均匀分布在中心环外侧，从结构根源上保障六组动力单元输出力矩的平衡，降低飞行过程中的偏航、倾斜风险，适配多旋翼飞行器的气动平衡要求。建模阶段对中心环做了分层结构设计，环形主体预留了飞控板、电池、电调等核心航电部件的安装腔体，环体边缘设置多组卡扣与定位凸台，可实现上层盖板、下层防护板的快速卡合装配，无需额外设计复杂连接结构即可完成中心舱段的封闭，既能够保护内部电子元器件，也为后续设备检修、部件更换预留了便捷的操作空间。六根机臂采用一体化的长条形截面设计，臂身设置有连续的加强筋结构，在尽可能降低机架整体自重的前提下提升机臂的结构刚度，避免电机高速运转时机臂产生共振影响飞行稳定性；机臂末端设计了标准化的电机安装座，预留了对应电机的螺丝孔位与走线槽，动力线路可沿机臂内部的中空通道直接接入中心舱的电调模块，既能够减少飞行过程中的风阻，也可避免线路外露造成的缠绕、剐蹭风险。材质渲染阶段，机臂与中心环主体采用哑光碳纤维质感材质，还原轻量化高强度航模机架的真实材质特性，中心环内侧的缓冲垫层采用明黄色软胶材质，既能够在视觉上区分结构功能分区，也模拟了实际产品中用于缓冲减震、固定内部电池的软质结构效果；机臂末端的电机安装座做了金属质感的渲染处理，还原电机固定位的金属连接件材质特征，整体渲染效果贴近实际工程样机的视觉表现。设计过程中充分考量了多旋翼机架的实用性需求，对称式的结构布局可实现机臂部件的通用互换，降低后续加工、维护的成本，中心舱的预留空间可适配不同规格的飞控与电池组件，具备较强的改装拓展性，整体结构在轻量化与结构强度之间取得了较好的平衡，能够满足六旋翼无人机的飞行承载需求。
