工业级局域网路由设备三维结构设计

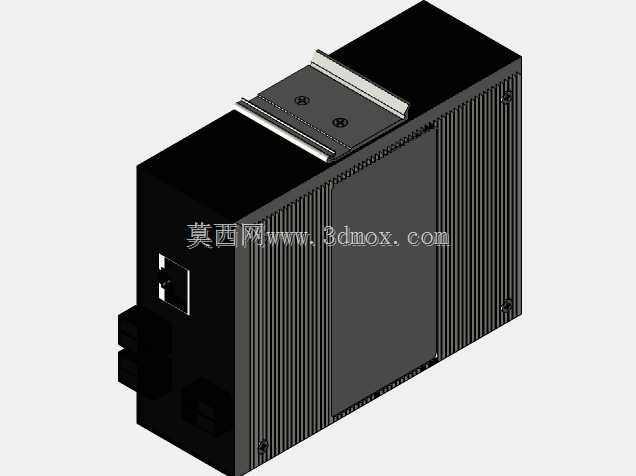

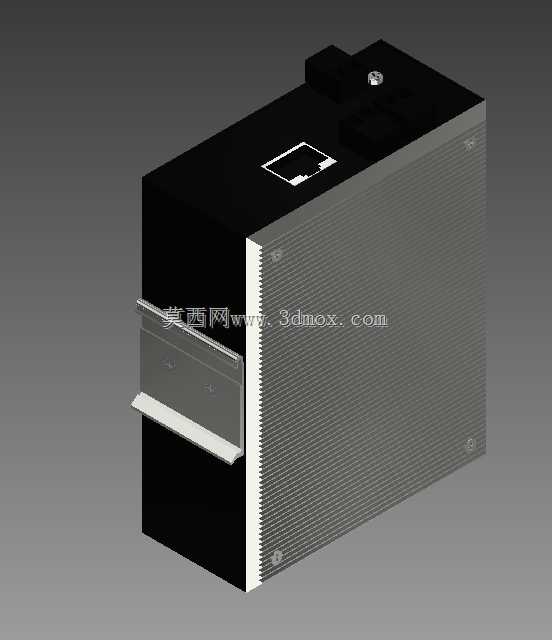

这款工业级局域网路由设备的三维结构设计，完全围绕工业现场的实际部署需求展开，区别于民用网络设备的设计逻辑，从安装适配、环境耐受、端口布局等多个维度做了针对性的结构优化。在实际工业场景中，这类设备多部署在车间控制柜、设备侧机柜、户外工控箱内，需要适配标准DIN导轨安装与壁挂安装两种主流方式，因此在壳体背部的结构设计上，预留了通用导轨卡扣的安装位，同时在壳体四个边角做了沉头安装孔位，两种安装方式的切换无需额外定制转接件，能直接适配现场的安装条件。设备的外形尺寸控制在紧凑的区间内，宽度适配标准机柜的理线空间，深度不会超出常规工控柜的安装深度边界，不会出现柜门无法闭合、与柜内其他元器件干涉的问题。

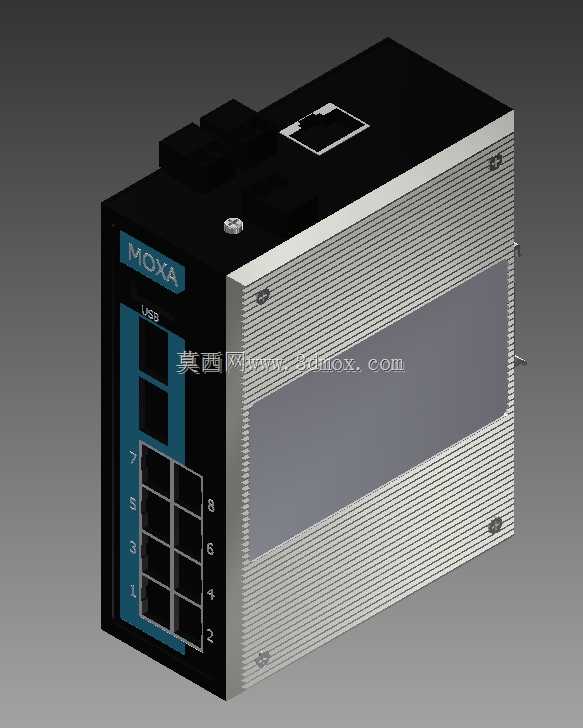

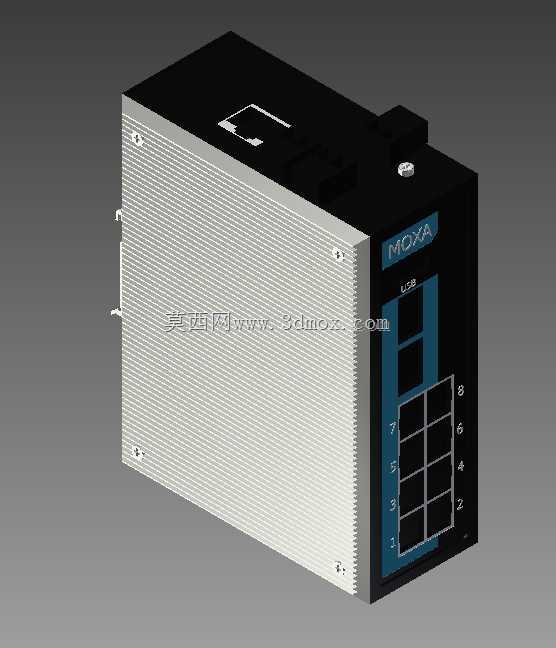

从功能布局来看，设备正面的端口区域做了分区设计，电源接口、状态指示灯、以太网端口按照操作频率与接线顺序排布，以太网端口采用上下两排的布局，既压缩了正面占用的宽度空间，也能让现场布线时网线的弯折半径符合线缆耐用性要求，不会因为端口排布过密导致网线接头处长期受力出现接触不良的问题。指示灯区域设置在端口上方，运维人员在柜外就能直观观察设备的运行状态、端口连接情况，无需凑近设备或者打开柜门排查。壳体的主体结构采用金属材质的栅格散热设计，侧面与顶面的细密栅格既可以保证设备长时间运行时的热量散出，适配工业现场-40℃到75℃的宽温运行环境，也能阻挡大部分车间内的粉尘、金属碎屑进入设备内部，降低积灰导致的电路故障概率。

在设计细节上，设备正面的品牌标识区域做了凹陷式的丝印位，不会因为长期擦拭、现场剐蹭导致标识磨损脱落；顶部的复位按键与存储卡槽做了内凹设计，避免现场布线、运维操作时误触复位导致网络中断；壳体的拼接处采用卡扣加紧固螺丝的组合固定方式，既方便后期拆解维护，也能保证壳体的整体防护等级，适配多粉尘、有轻微振动的工业现场环境。端口区域的每个网口旁都做了对应的数字标识位，现场布线时可以直接对应端口号做线标，后期排查线路故障时能快速定位对应端口，减少运维的时间成本。设备的接地端子设置在壳体侧下方的边角位置，接线方便，也符合工业电气设备的接地安全规范，能有效避免现场电磁干扰对网络传输稳定性的影响，保障车间内PLC、传感器、工控机之间的数据传输稳定不丢包。
