小型电磁插销式电锁结构三维设计

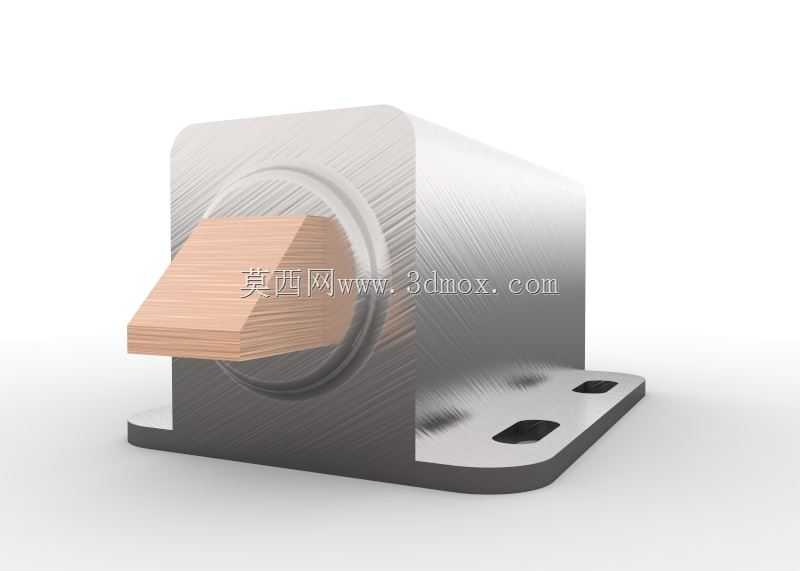

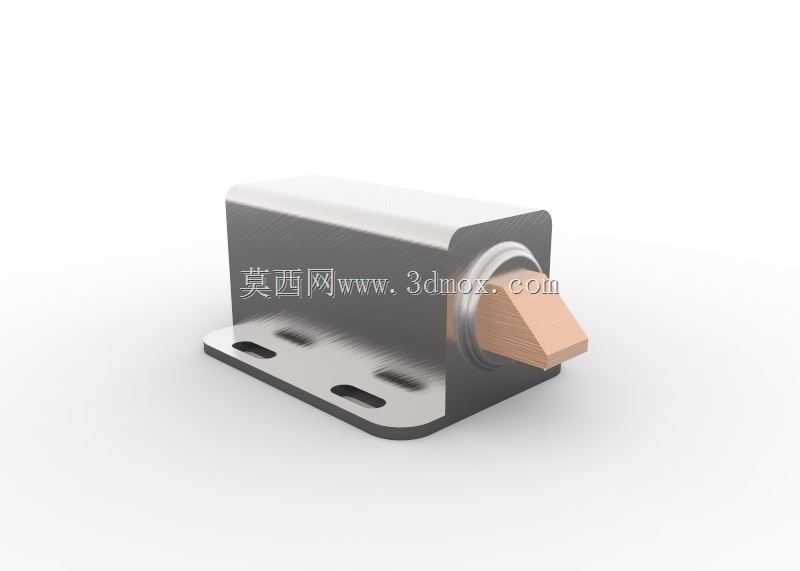

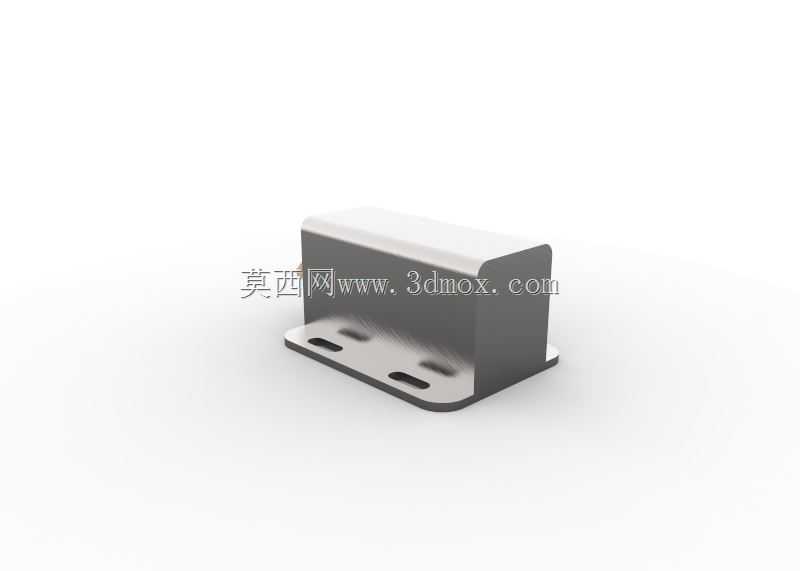

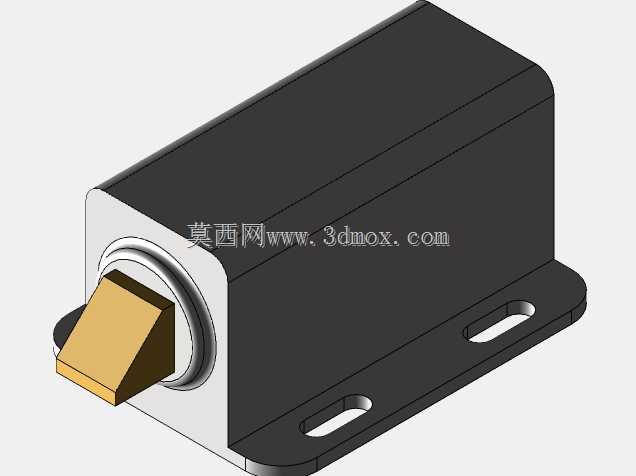

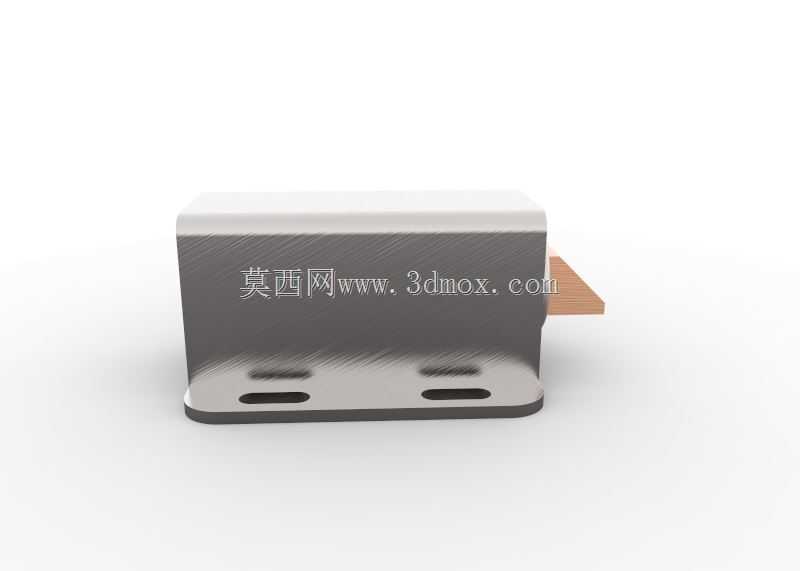

这款电锁属于电磁驱动的插销式锁止构件，日常多应用在小型设备舱门、自动化工作站安全门、智能储物柜柜门这类需要电控启闭的场景中，和传统机械锁相比，它不需要人工手动操作锁舌，只需要通断对应电信号就能完成锁止与解锁动作，很适合集成到整套自动化控制系统里，实现门禁、设备权限的统一管控。从实际使用的角度看，它的核心功能是在通电状态下依靠电磁力驱动内部衔铁，带动锁舌伸出完成锁止，断电后可依靠内置复位弹簧带动锁舌回缩解锁，部分应用场景也会根据需求调整为通电解锁、断电锁止的模式，适配消防逃生、设备安全防护的不同规范要求。设计这款构件的时候，首先要考虑的是安装适配性，底部的安装法兰做了两个长圆形安装孔，孔位预留了足够的调节余量，安装时不需要极高的打孔精度就能完成对位固定，能适配不同厚度的安装板材，也能抵消门框、门板装配时的累计公差，避免出现锁舌对位卡滞的问题。锁体主体采用方形柱式结构，外壳做了圆角过渡处理，既可以减少安装过程中尖锐边角的磕碰风险，也能在有限的安装空间里最大化内部电磁线圈的排布空间，保证电磁驱动力足够带动锁舌动作，不会出现锁舌伸缩无力、锁止不到位的情况。锁舌部分采用楔形端头设计，在门体关闭过程中，哪怕锁舌处于伸出状态，楔形面也能顺着门框的锁扣板斜面滑入锁孔，不需要提前解锁就能完成关门锁止，大幅降低日常使用的操作门槛。设计时还要考虑锁体的安装边界，整体轴向长度控制在适配常规门板厚度的范围内，径向尺寸不会突出门板过多，避免影响门体周边其他构件的排布，锁舌的伸出行程做了合理限制，既保证足够的锁止啮合深度，避免受外力冲击时锁舌脱出，也不会因为行程过长导致电磁驱动力不足、动作响应变慢。在结构细节上，锁舌和外壳之间设置了耐磨导向套，长期反复伸缩动作也不会出现外壳磨损、锁舌晃动的问题，能有效提升构件的使用寿命，底部安装法兰和锁体主体做了一体化结构设计，减少了额外的连接紧固件，整体结构更紧凑，装配工序也更简单，不管是整机组装还是后期维护更换都很方便。
