基于PIC16f628a的电子锁控制电路板

项目分类:3D模型 发布时间:2021-08-28 ID:249063
  • 基于PIC16f628a的电子锁控制电路板
  • 基于PIC16f628a的电子锁控制电路板
  • 基于PIC16f628a的电子锁控制电路板
  • 基于PIC16f628a的电子锁控制电路板
  • 基于PIC16f628a的电子锁控制电路板

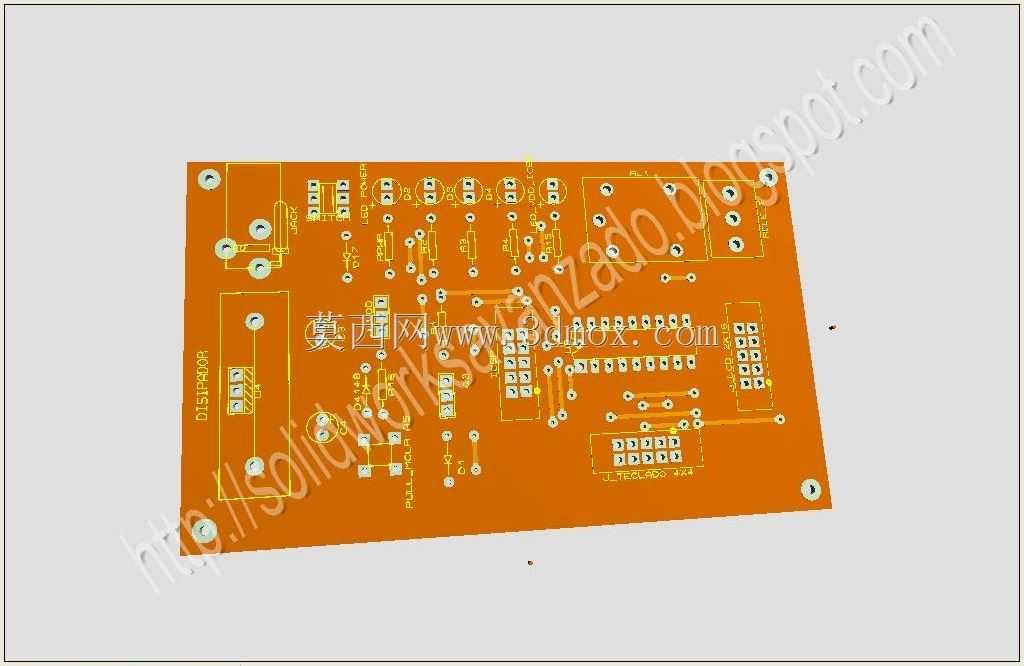

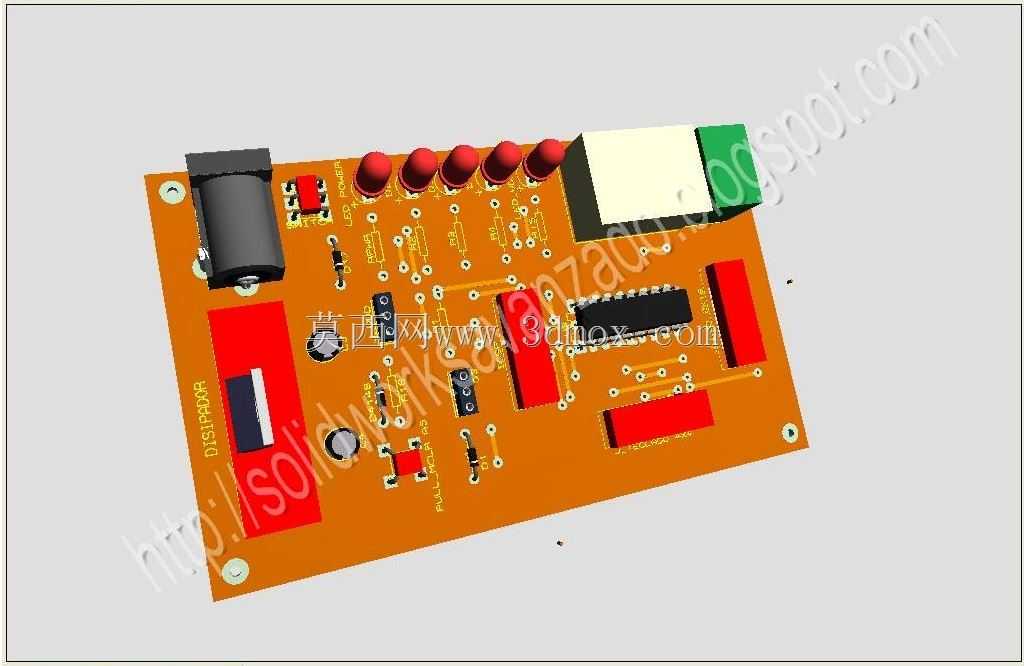

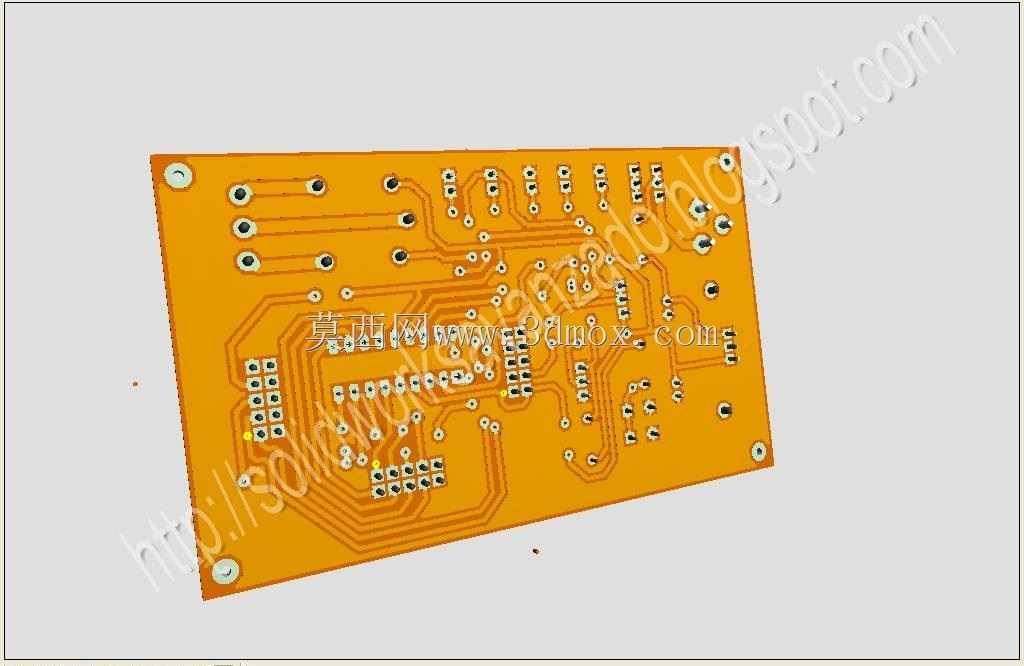

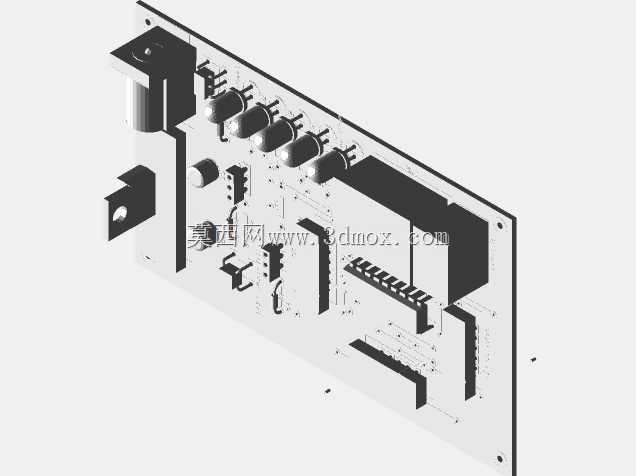

这款电子锁控制电路板是智能门禁锁具的核心控制载体,主要应用在民用入户智能锁、办公区域权限门禁、小型储物柜电子锁等场景中,承担锁具身份信号采集、逻辑判断、锁体驱动执行的核心功能,是电子锁稳定运行的硬件基础。从设计思路来看,板载核心控制单元选用PIC16f628a单片机,这款8位单片机具备足够的IO端口资源与内置存储模块,能够满足电子锁的密码校验、状态存储、解锁信号输出的基础运算需求,同时外围电路做了精简优化,在满足功能的前提下压缩板件尺寸,适配锁具内部狭小的安装空间。板上集成了电源输入接口、状态指示模块、按键信号输入端口、锁体驱动输出接口,其中红色直插元件为状态指示LED,可直观反馈锁具的上锁、解锁、低电量等工作状态;板载的电解电容与稳压元件构成电源处理回路,能够适配外接直流供电输入,滤除供电回路的纹波干扰,避免电压波动导致单片机运行异常、误触发解锁的问题。在安装边界设计上,电路板采用规则矩形轮廓,四个边角预留了标准安装孔位,可通过铜柱或自攻螺丝直接固定在锁具的塑料内壳上,板上接口的排布方向统一朝向板件边缘,方便外部线束的插接装配,不会和锁壳内部的机械结构产生干涉。板上元件排布遵循强弱电分离的原则,电源输入回路与单片机信号回路做了区域划分,减少电源部分对信号采集的干扰,按键输入端口预留了上拉电阻位置,可适配不同类型的密码按键矩阵或RFID读卡模块的信号接入,驱动输出端口可直接连接电磁锁体或微型电机锁的驱动回路,不需要额外增设转接板。从实际使用角度出发,这款控制板的元件选型全部采用通用直插封装,生产阶段的焊接工艺难度低,后期维护更换元件也十分便捷,板上预留的扩展焊盘可根据实际需求增加蜂鸣器提示、蓝牙通讯等附加功能,不需要重新设计整体板型,能够适配不同档次电子锁的功能配置需求。板件的布线宽度根据回路电流做了差异化设计,电源驱动回路的走线宽度满足锁体动作时的瞬时大电流通过需求,信号回路走线做了短直处理,减少信号传输延迟,避免解锁指令响应滞后的问题。在结构适配性上,板件整体厚度与元件高度都控制在常规电子锁内壳的容纳范围内,最高的电解电容元件高度也不会触碰锁壳内壁,装配后不会出现元件受压损坏的情况,板边到安装孔的距离符合常规五金件的装配公差要求,批量生产时的装配良率能够得到有效保障。
