计算机键盘上半部分注塑成型模具结构

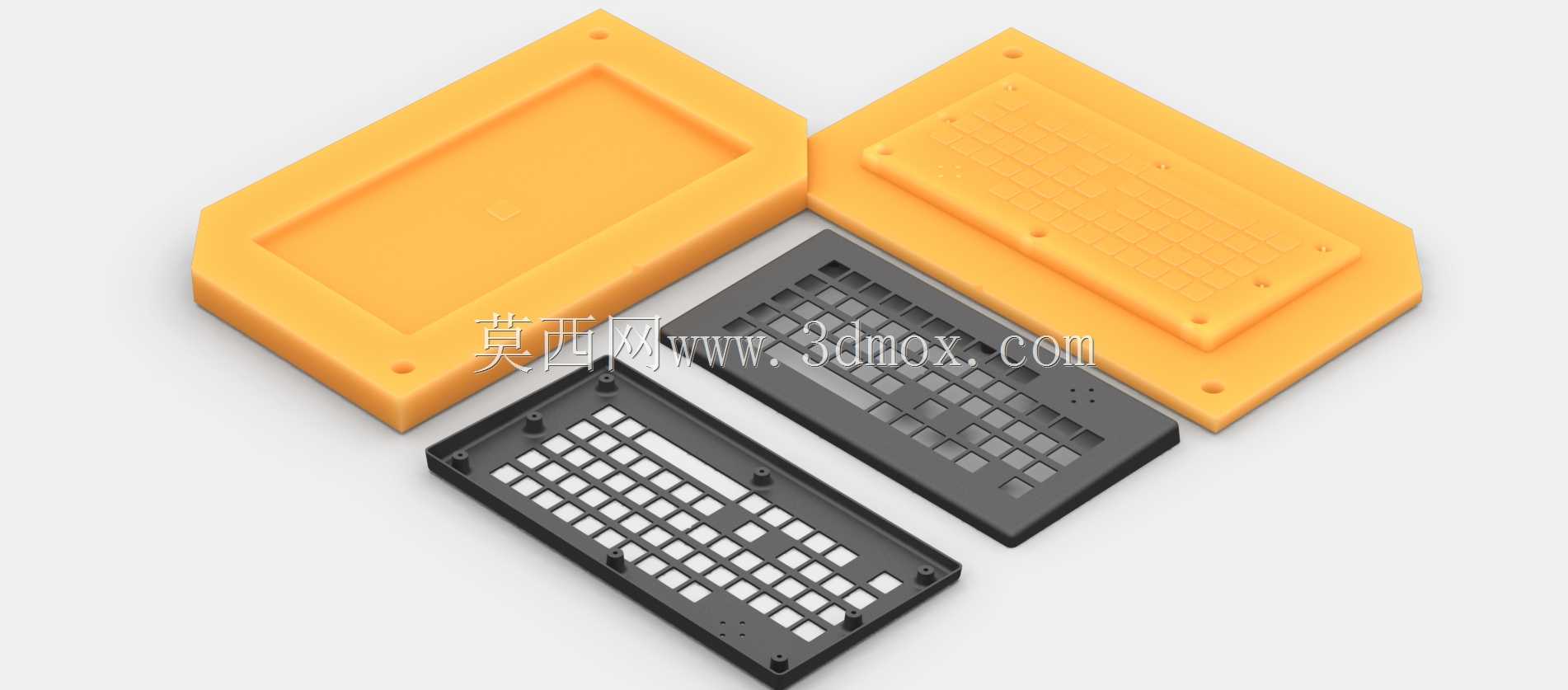

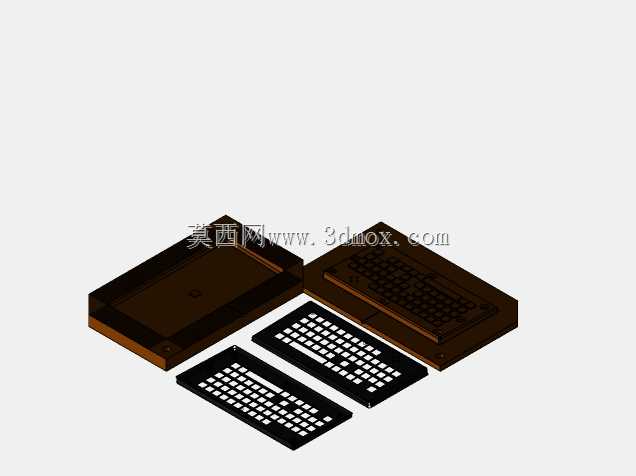

这套模具结构针对计算机键盘上半部分壳体的注塑生产需求设计，核心服务于消费电子外设的批量注塑加工场景，适配常规卧式注塑机的安装模架规格，可直接完成键盘上盖与对应型腔件的成型作业。从实际生产用途来看，该模具分为公模、母模两个核心成型部分，黄色部分对应模架的成型腔与型芯固定基座，黑色部分为键盘上盖的成型型芯，可直接成型出键盘上盖的按键避让孔位、安装柱位、侧边卡扣结构，无需后续大量二次加工即可进入装配工序。设计过程中优先考虑了塑料熔体的填充均衡性，型腔边缘设置的均匀排气槽可避免PP、ABS等常用键盘壳体塑料填充时出现困气烧焦问题，分型面沿键盘壳体的最大轮廓线设置，合模时的贴合精度可控制在0.02mm以内，避免成型件出现飞边毛刺，减少后续披锋处理的人工成本。模具四角设置的定位导柱孔可保证合模时的同轴度，避免型芯型腔错位导致的成型件壁厚不均问题，模架边缘的固定槽位适配标准注塑机的码模安装尺寸，无需额外加工转接板即可完成上机装夹，安装边界可覆盖150吨以内卧式注塑机的模头安装空间。成型部分的型芯直接加工出键盘按键的网格避让结构，每个按键孔位的脱模斜度设置为1.5度，既保证成型后壳体可顺利顶出，又不会影响后续按键装配的间隙精度，壳体内侧的螺丝柱位对应设置了顶针位置，顶出时受力均匀可避免壳体出现顶白、变形问题。模腔的流道采用平衡式布局，熔体从主流道进入后可均匀填充到型腔各个位置，保证成型后的壳体收缩率一致，平面度控制在0.1mm以内，满足键盘装配时的平面度要求，避免出现按键卡滞、上下盖合缝不均的问题。日常生产中该模具可搭配常规冷却水回路布置，型腔与型芯部分的冷却水道距离成型面15mm设置，可保证成型周期控制在30秒以内，适配批量生产的效率需求，模具的易磨损部位采用镶件结构设计，长期生产出现磨损后可直接更换镶件，无需整体返修模架，降低生产维护成本。
