分体式侧抽芯注塑模具结构设计

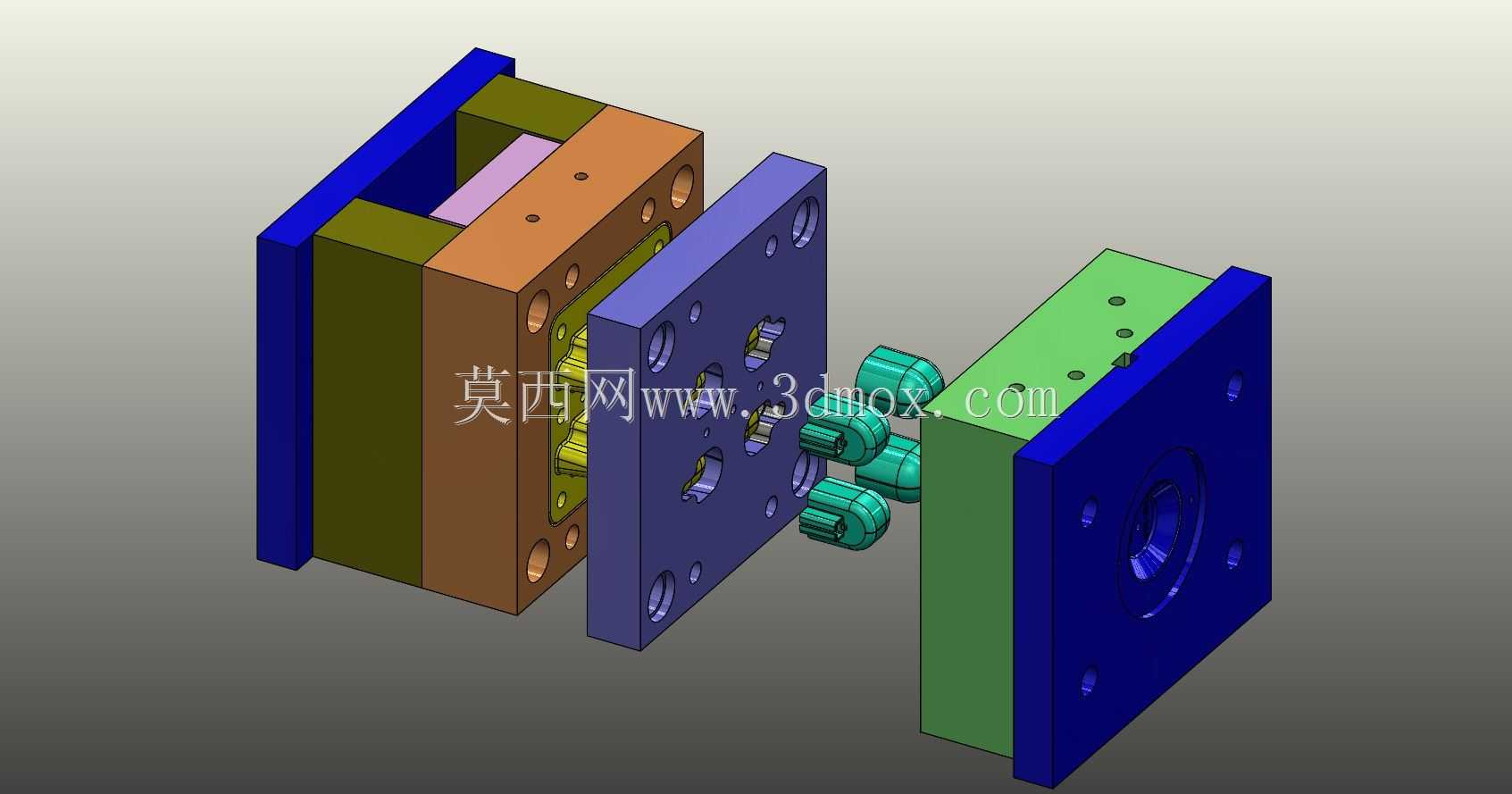

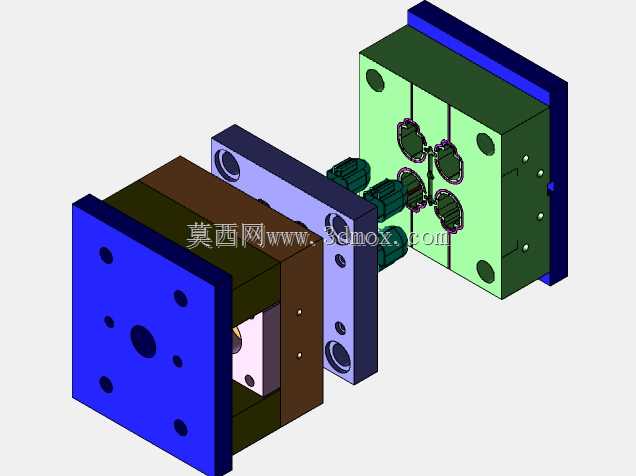

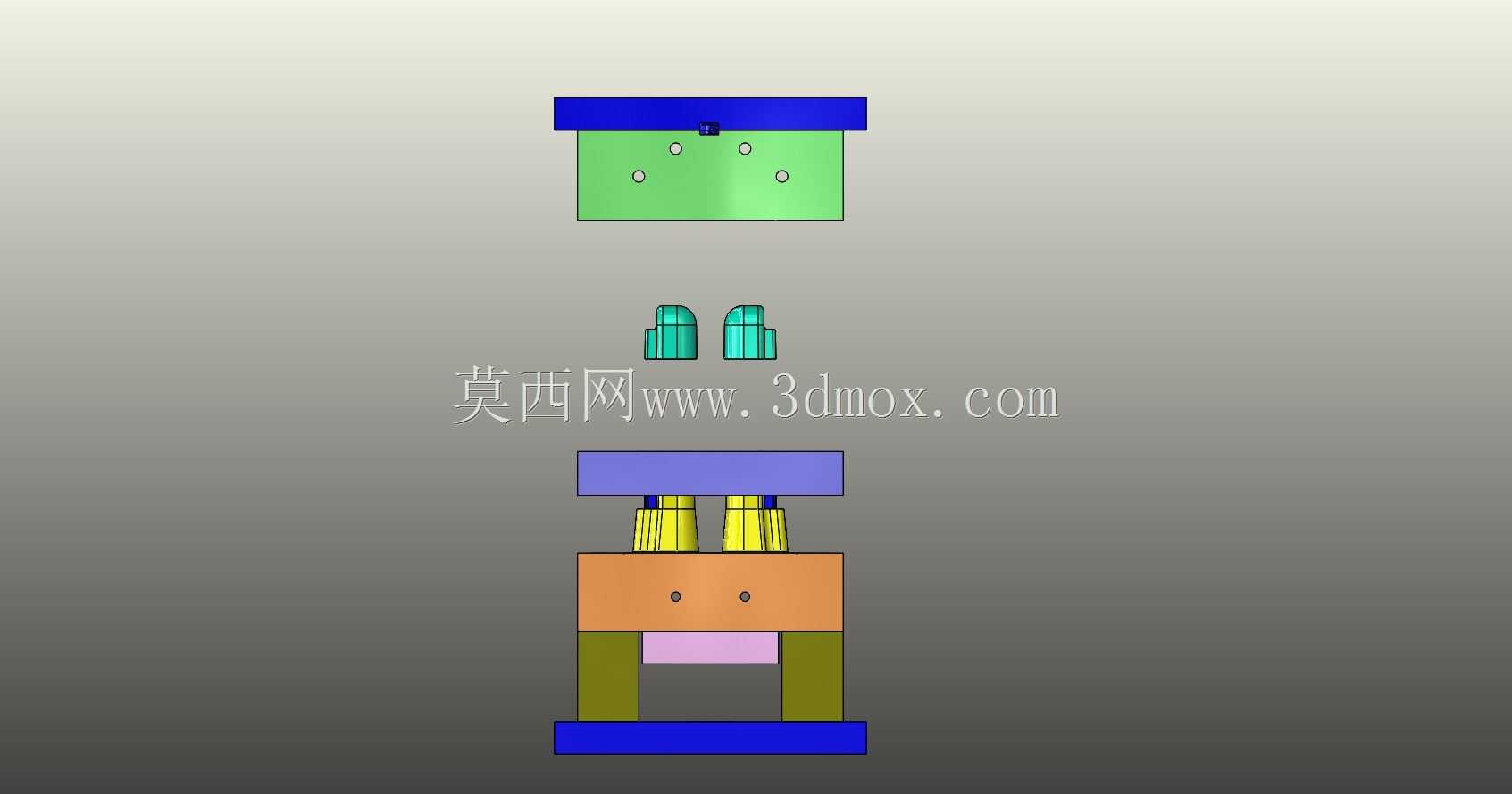

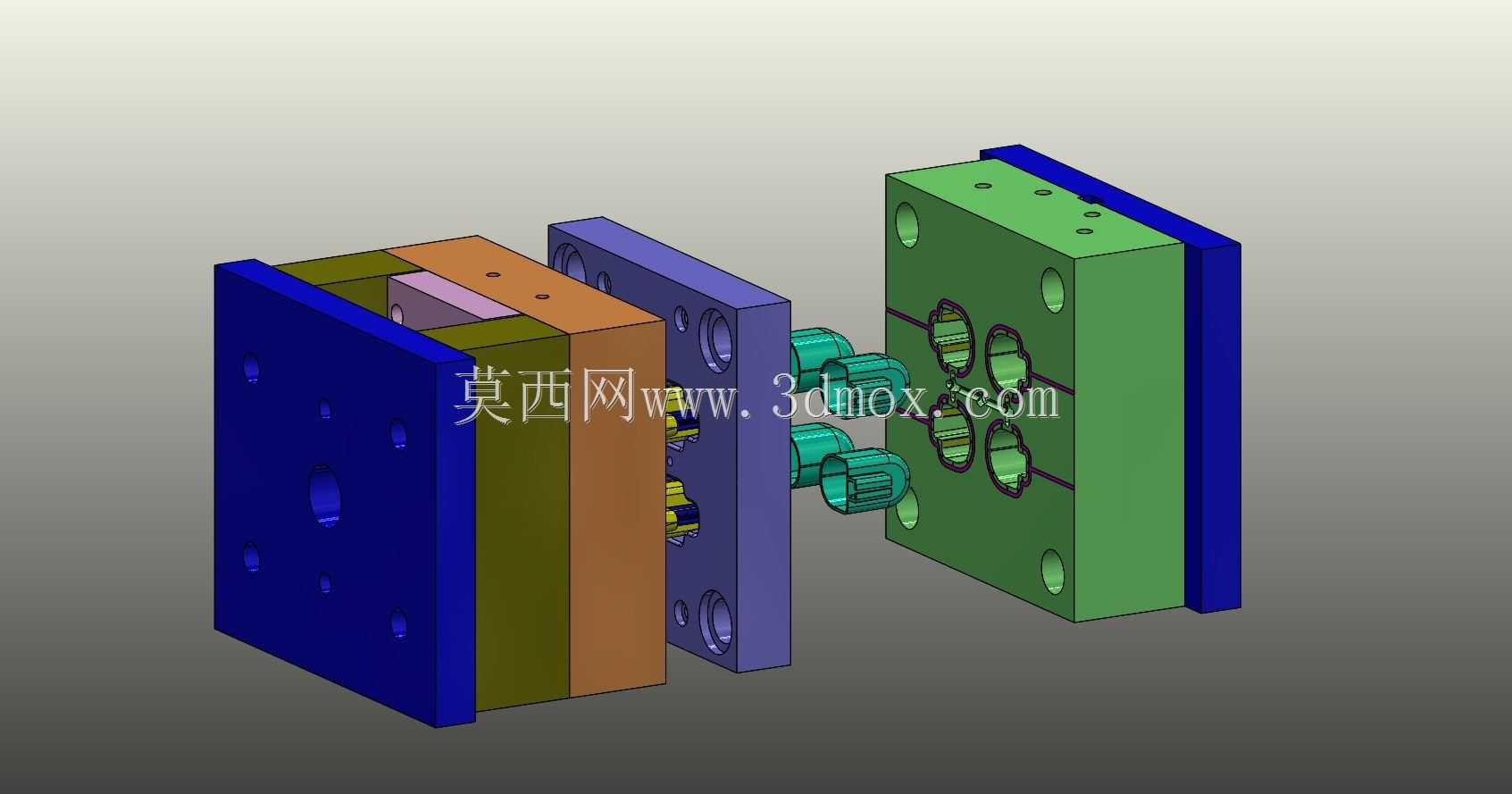

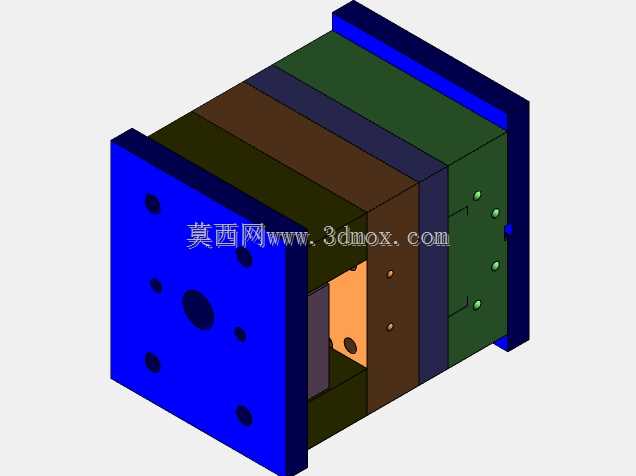

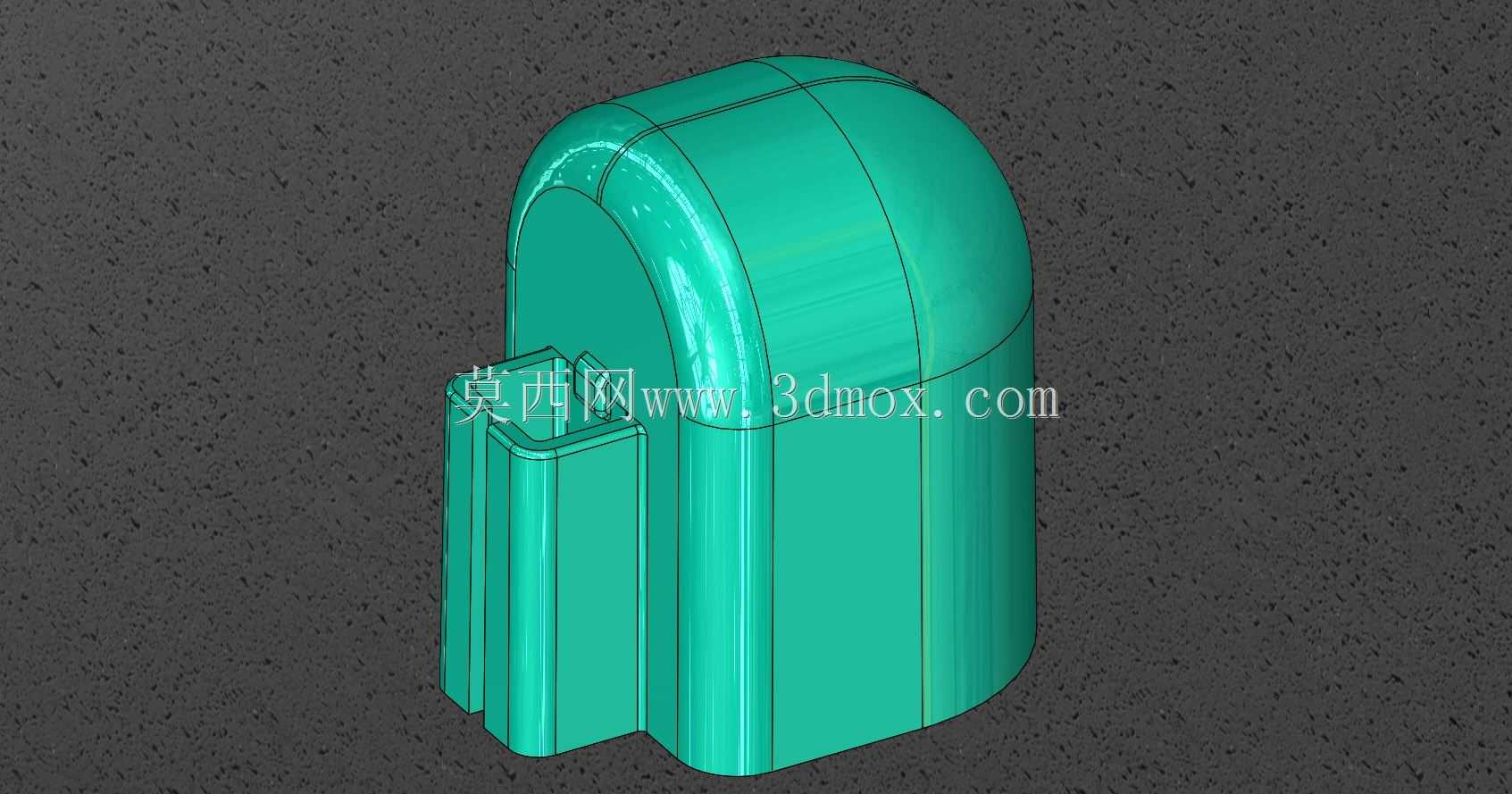

这套模具结构针对带侧向凹凸特征的塑料制件成型需求开发，日常应用于小型家电结构件、消费电子外壳类塑件的批量注塑生产场景，适配常规卧式注塑机的安装接口，可直接匹配标准射嘴定位环尺寸完成上机装夹。从结构拆分来看，模具采用三板式模架基础布局，动定模两侧分别设置独立的导向定位组件，合模时依靠导柱导套的精密配合保证型腔同轴度，避免成型过程中出现飞边、错模等常见缺陷。侧向抽芯机构采用斜导柱驱动的滑块结构，三个独立的侧抽芯滑块均匀分布在型腔周向，开模过程中斜导柱随动模后撤，带动滑块沿导滑槽平稳滑移，完成侧向型芯的抽拔动作，抽拔行程经过精确核算，既保证完全脱离塑件侧凹特征，又不会出现滑块脱出导滑槽的失效风险，滑块尾部设置独立的弹簧顶出与定位装置，合模时可保证滑块精准复位，避免撞模风险。型腔与型芯部分采用镶拼式结构设计，易磨损的成型部位单独制作镶件，通过销钉与螺钉固定在模架对应安装槽内，后续生产中若出现局部磨损、烧蚀等问题，可单独更换镶件，无需整体报废模架，大幅降低后期维护成本。冷却回路采用随形布局，分别在定模型腔板、动模型芯板以及侧抽芯滑块内部设置独立的循环水路，进出水接口统一设置在模具底部的安装侧，适配注塑机标准冷却水嘴连接尺寸，可保证成型过程中模温均匀分布，减少塑件因冷却不均产生的翘曲、缩痕缺陷，缩短成型周期。顶出机构采用推杆与推板结合的复合顶出方式，顶杆排布避开塑件外观面与装配配合面，顶出行程经过校核，保证塑件完全脱离型芯后顶出动作停止，避免顶出痕迹影响塑件外观质量。整套模具的安装边界尺寸适配200吨级以内的卧式注塑机拉杆间距，模具总厚度符合对应机型的最小最大模厚要求，无需额外加装垫板即可完成装夹，吊装孔设置在模架两侧的基准位置，符合车间常规吊装作业的操作规范。
