台式机ATX结构金属开关电源壳体结构

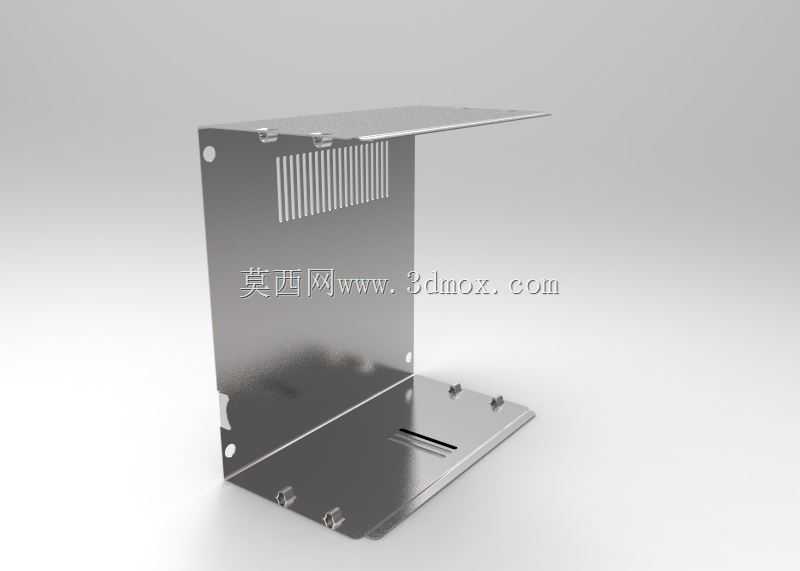

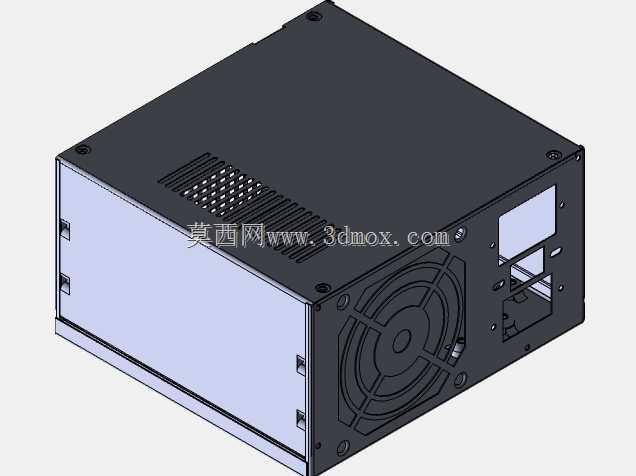

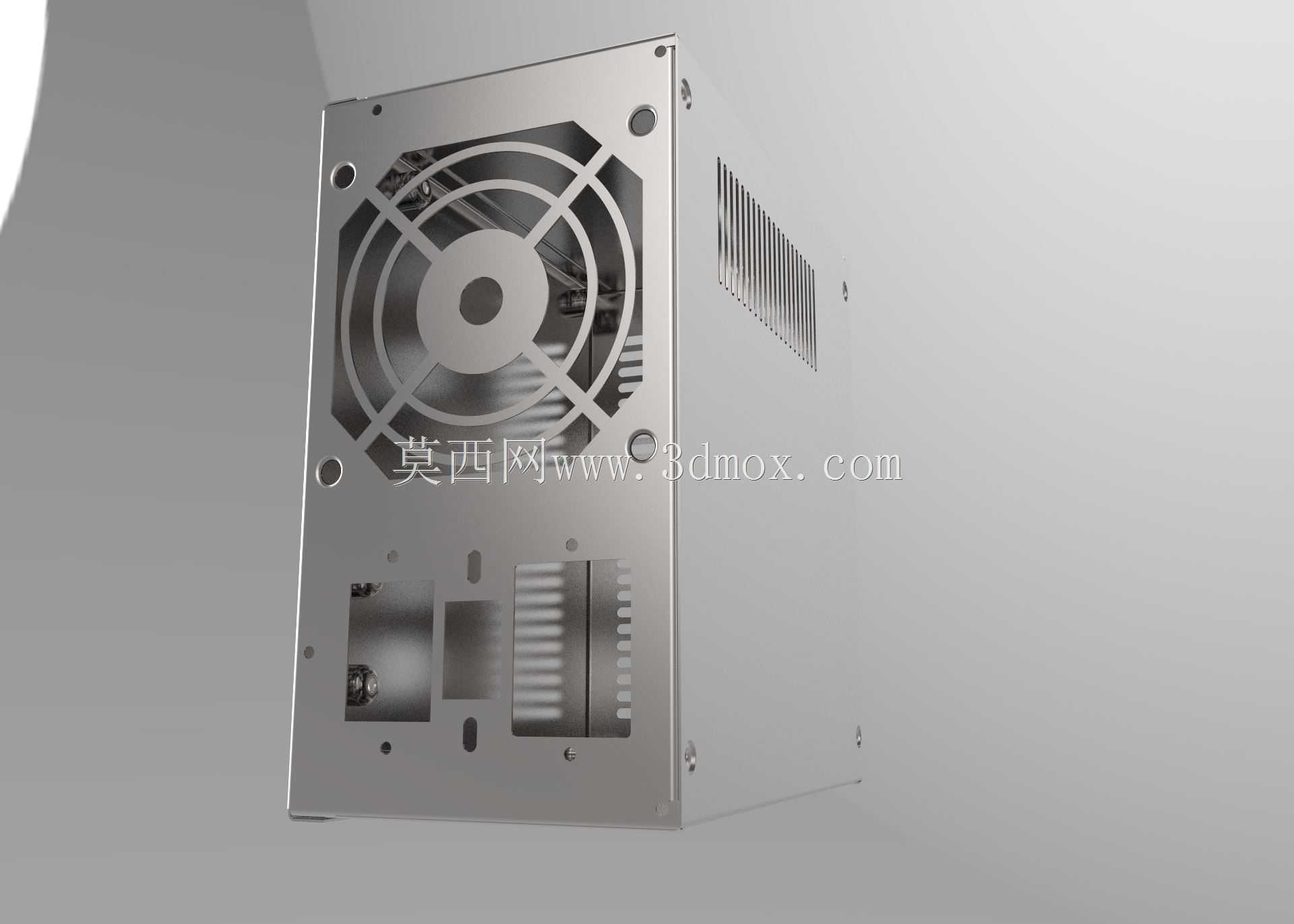

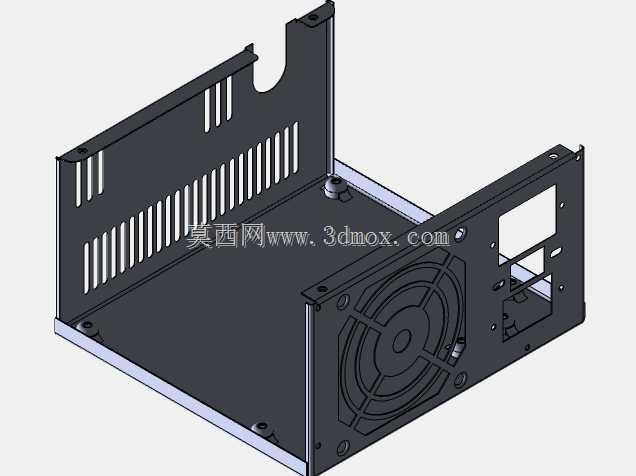

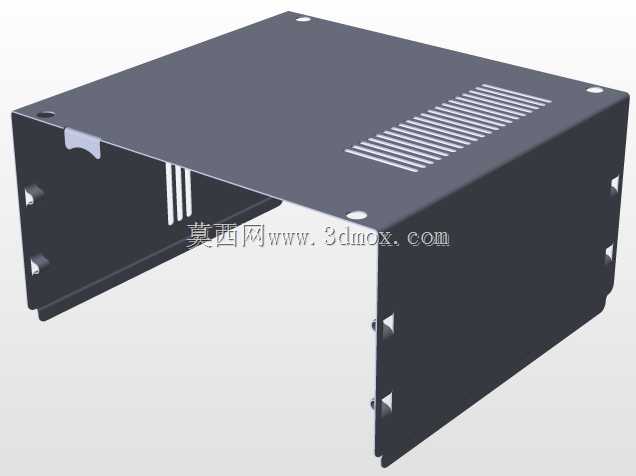

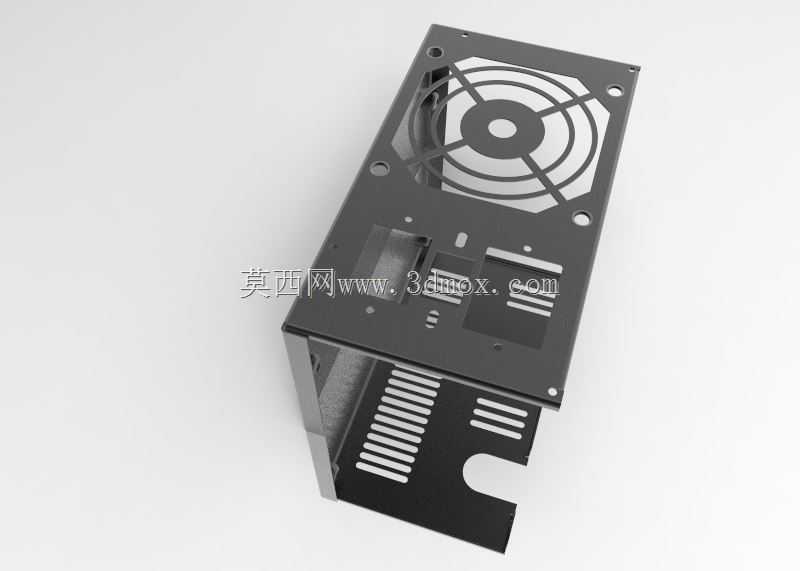

日常接触的台式计算机供电核心单元，这套开关电源的金属壳体结构，首先要适配标准ATX机箱的安装位，常规安装边界尺寸遵循行业通用规范，壳体四个角预留的固定孔位，对应机箱电源仓位的标准螺柱位置，安装时不需要额外做转接改造，直接对齐锁付M3规格螺丝即可完成固定，不会出现干涉机箱内部走线、显卡安装位的问题。从实际应用场景来看，这类结构不仅用于普通家用台式机，在工业控制计算机、小型嵌入式工控机柜、桌面式服务器设备中也有大量适配需求，只要是采用标准ATX供电架构的计算设备，都能匹配这类壳体的安装尺寸。设计思路上优先考虑电磁屏蔽与散热效率的平衡，壳体采用SECC镀锌钢板一体折弯成型，接缝处做连续咬合压边处理，能有效阻隔内部功率元件工作时产生的电磁辐射外泄，避免对主板、内存等敏感电子元件造成信号干扰；侧面预留的格栅式通风槽，配合尾部带防护网的风扇安装位，形成贯穿式风道，内部PFC电感、开关管、整流桥堆等发热元件产生的热量，能顺着风道快速排出壳体外，不会在内部积热导致元件过热降效。壳体上预留的AC输入插座开口、DC输出线束出线口，都做了翻边钝化处理，避免装配时割伤线材绝缘层造成短路风险；内部预留的元件安装柱位置，对应PCB板的固定孔位，功率元件与壳体之间预留的绝缘间隙，能满足安规设计的爬电距离要求，不需要额外增加绝缘垫片就能满足基础绝缘需求。实际做结构选型时，要注意壳体的板材厚度，常规0.6mm厚度的板材就能满足结构强度需求，过薄的板材容易在安装风扇后产生共振噪音，过厚则会增加不必要的重量与成本；风扇安装位的防护格栅采用一体冲压成型，栅条间距控制在8mm以内，既不会阻挡通风量，也能避免异物进入壳体内部触碰旋转的风扇扇叶造成损坏。
