ArduinoProMini开发板结构设计

做嵌入式项目做了快十年，经手的各类控制板数都数不过来，Arduino Pro Mini这类小型开发板在紧凑空间项目里的实用性，是很多同类型板卡比不了的。先从实际应用场景说，这类板卡最常出现在小型智能穿戴原型、桌面微型机器人、传感器采集节点、小型创客装置里，尤其是对安装空间有严格限制的场景，它的尺寸优势特别明显——不像常规Uno板那样占地方，也不需要额外的USB转串口电路占用板上空间，能直接塞进直径30mm以内的圆柱壳体里，做小型手持检测设备、环境监测节点的时候，不用特意为板卡预留冗余安装空间。

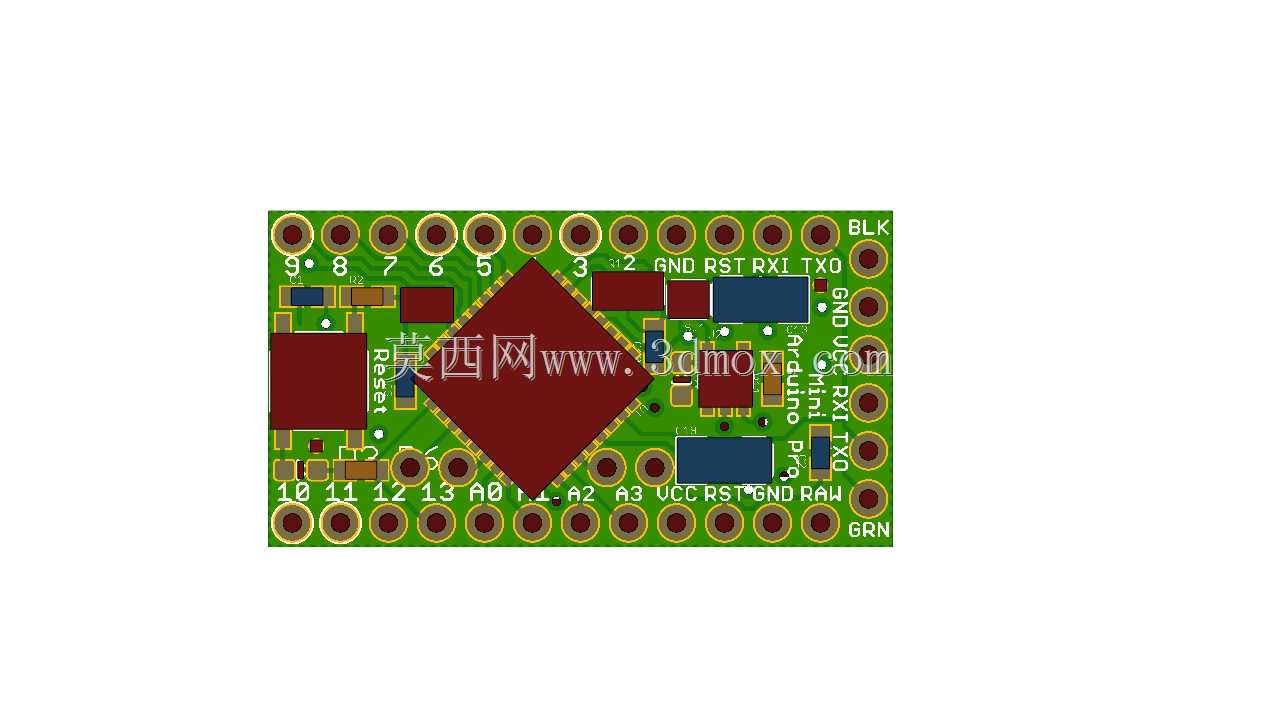

从功能特性来看，这块板把核心控制芯片的所有IO引脚全部引出，沿板边两排排布焊盘，数字IO、模拟输入、电源引脚、串口通信引脚都做了清晰的丝印标注，接线的时候不用反复查引脚定义，能减少接线出错的概率。板上集成了必要的电源稳压电路、复位电路、晶振电路，不需要额外搭建核心外围电路就能直接工作，支持3.3V和5V两种工作电压版本，能匹配不同供电需求的外接传感器模块，不管是接I2C接口的温湿度传感器，还是SPI接口的显示屏，都能直接通过排针或者焊线连接，不需要额外做电平转换。

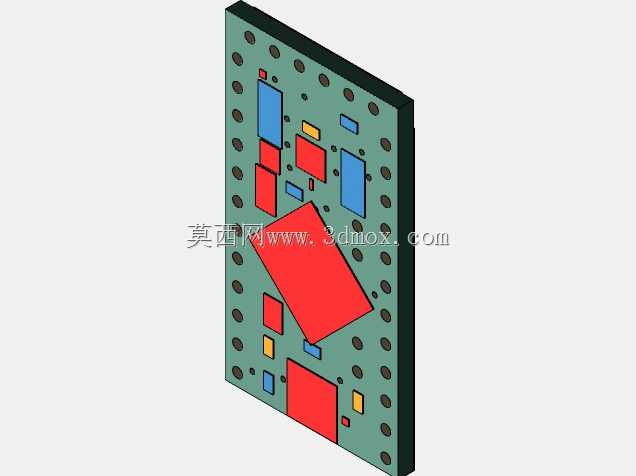

设计思路上，这块板采用了方形核心芯片居中布局，外围元件围绕芯片排布的方式，把大尺寸的电容、稳压芯片布置在板边靠近电源输入引脚的位置，减少电源走线的长度，降低电源纹波对核心芯片的干扰；所有引出焊盘都做了环形沉金处理，不管是直接焊线还是焊接排针，都能保证焊接可靠性，不会因为反复插拔出现焊盘脱落的问题。板上预留了两种安装孔位，一种是适合小型螺丝固定的圆形孔，一种是适合铜柱支撑的方形固定位，不管是装在3D打印的壳体里，还是固定在小型设备的内部支架上，都能找到合适的固定方式，不用额外做安装转接板。

从安装边界来说，这块板的整体外形是规则矩形，板边没有突出的元件，所有元件高度都控制在3mm以内，安装的时候只需要预留和板尺寸匹配的平面空间，不需要在壳体上做额外的避让槽，对于做小型设备结构设计的工程师来说，在做壳体内部布局的时候，能直接把板的轮廓作为占位块导入装配体，不用反复核对元件突出尺寸，能减少结构干涉排查的工作量。另外板上的丝印除了引脚定义，还标注了电源正负极、通信引脚方向，在批量做小设备组装的时候，生产线上的工人不用看图纸就能快速完成接线，能降低组装出错的概率。

平时做小型项目原型验证的时候，用这类小型开发板能省去自己画核心控制板的时间，把精力集中在功能逻辑和外围结构设计上，尤其是做快速迭代的原型项目，不用每次改版都重新打样核心板，直接用现成的模块就能快速完成功能验证，等产品定型之后再参考这个布局做定制化的板卡设计，能大幅缩短项目的研发周期。
