CATIA绘制的有线光电办公鼠标结构模型

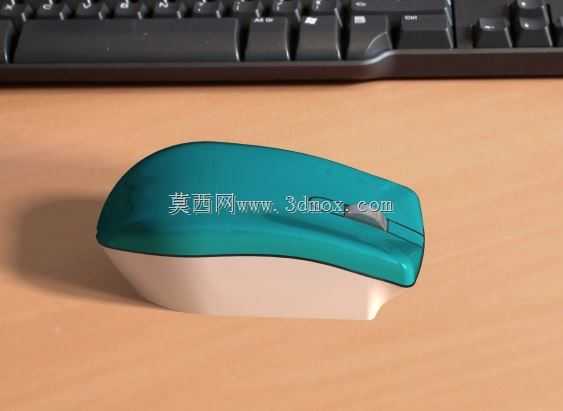

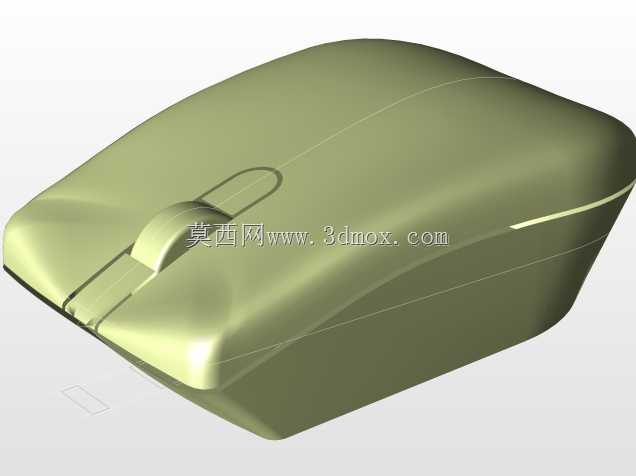

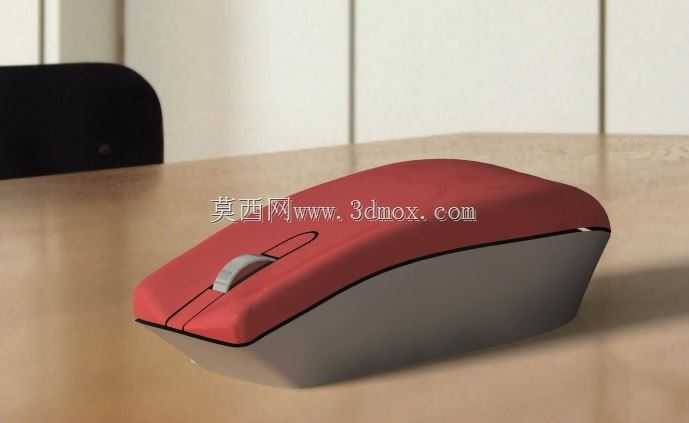

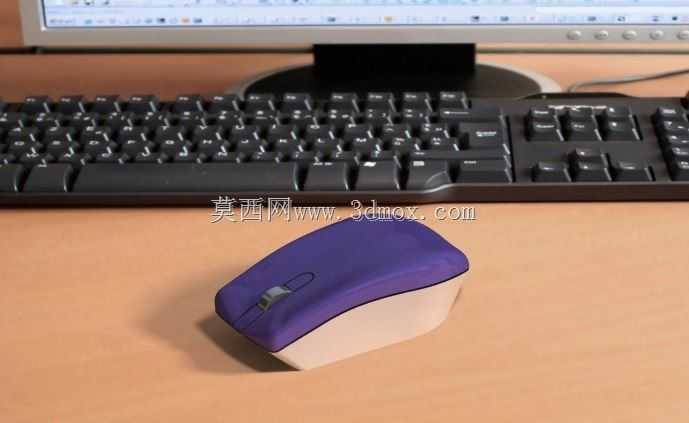

日常办公场景中，鼠标是桌面人机交互最核心的输入终端，这款有线光电鼠标的三维结构模型，完全按照量产级消费电子的设计逻辑搭建，可直接用于结构验证、外观方案迭代或是教学演示场景。从实际使用需求出发，这款鼠标采用左右对称的上盖曲面设计，上盖表层做了微弧收边处理，贴合成年用户手掌自然放置时的掌根弧度，长时间握持操作不会出现硌手的问题，整体轮廓尺寸控制在115mm×62mm×38mm的常规桌面适配区间，不会占用过多键盘旁的操作空间，适配绝大多数标准办公桌的键鼠摆放布局。设计过程中优先考虑了装配的合理性，上盖与下壳采用卡扣加隐藏式定位柱的配合结构，定位柱直径设置为2.2mm，对应下壳的定位孔预留0.1mm的装配间隙，既可以保证上下壳合模时的对位精度，也能避免长期使用后卡扣松动出现的壳件缝隙。内部结构预留了标准光电传感器的安装位，安装平面距离桌面的高度严格控制在2.3mm到2.5mm的最优识别区间，保证光学镜头的成像清晰度，走线槽从PCB安装位一直延伸到鼠标前端的出线口，出线位置做了R3的圆角过渡，避免线材反复弯折出现内部铜丝断裂的问题。左右按键与上盖采用一体化的薄壁结构设计，按键区域的壁厚设置为1.8mm，既保证按键按压时的回弹反馈力度，也不会因为壁厚过薄出现按压塌陷的问题，按键触发位置对应内部微动开关的触点中心，偏差控制在0.5mm以内，保证每次按压都能准确触发。滚轮安装位预留了标准编码器的装配空间，两侧的支撑轴孔同轴度公差控制在0.05mm以内，保证滚轮滚动时没有卡顿或是左右窜动的问题。下壳底部预留了四个耐磨脚垫的粘贴槽，槽深0.3mm，刚好容纳常规的特氟龙脚垫，粘贴后脚垫与底面齐平，保证鼠标在不同材质的鼠标垫上滑动时的平顺性，出线口位置做了防拉扯的凸台结构，线材被拉扯时受力会传递到壳件而非内部焊点，大幅提升线材的使用寿命。整个模型的曲面过渡都做了G1连续处理，没有尖锐的棱角，所有外露的边都做了R0.5以上的圆角处理，既符合消费电子产品的外观审美，也能避免使用过程中划伤用户手部。从结构设计的角度来看，这款模型还原了量产有线鼠标的全部核心结构特征，没有冗余的设计特征，每个结构细节都对应实际生产和使用中的需求，不管是用于数码产品结构设计的教学参考，还是作为办公场景三维布局的素材，都能满足精度要求。
